Rozdíl mezi 2, 3 a 4 vodičovým zapojením Pt100

Odporové teploměry (Pt100, Pt500, Pt1000 atd.) jsou široce používané v průmyslových a komerčních aplikacích kvůli jejich přesnosti a stabilitě. Konfigurace zapojení vodičů odporových teploměrů však může významně ovlivnit přesnost měření. Výběr správného zapojení zajišťuje optimální přesnost, minimalizuje chyby a zvyšuje spolehlivost systému.

Odporové teploměry se obvykle vyrábějí ve třech různých konfiguracích zapojení přívodních vodičů: 2, 3 a 4 vodičové. Každá konfigurace je navržena tak, aby v různé míře kompenzovala odpor přívodu, což má dopad na přesnost měření. 2 vodičové zapojení je nejjednodušší, ale nejvíce náchylné k chybám způsobeným odporem vedení, takže je vhodné pro kratší vedení vodičů nebo aplikace, kde není kritická vysoká přesnost. 3 vodičové zapojení nabízí lepší kompenzaci odporu přívodního vedení a běžně se používá v průmyslových prostředích, kde je vyžadována střední přesnost. 4 vodičové zapojení konfigurace poskytuje nejvyšší úroveň přesnosti tím, že plně eliminuje vliv odporu přívodních vodičů, takže je ideální pro laboratorní a vysoce přesné aplikace.

Porozumění konfiguracím vodičů odporových teploměrů

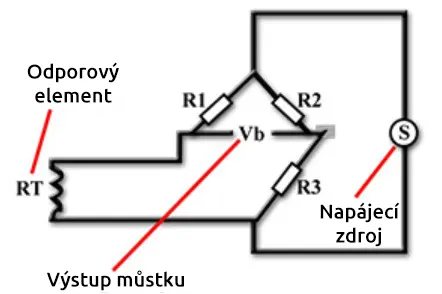

2 vodičové zapojení Pt100 - Jednoduché, ale s omezeními

2 vodičový odporový teploměr Pt100 je nejzákladnější konfigurace, sestávající z platinového snímacího prvku s jedním vodičem připojeným na každý konec měřícího elementu. Toto provedení z něj činí nejjednodušší a cenově nejvýhodnější dostupnou konfiguraci zapojení odporového teploměru. Protože je však odpor přívodních vodičů zahrnut do celkového měření odporu, může způsobit významné chyby, zejména v aplikacích s dlouhými přívodními kabely. Chyba může být kompenzována zadáním odporu vedení jako parametru do vyhodnocovací jednotky nebo převodníku, pokud je takovou funkcí vybaven.

Konfigurace: Ke každému konci měřícího odporového elementu se připojuje jeden vodič.

✔ Výhody: Jednoduché a nejlevnější řešení

✖ Nevýhody: Nižší přesnost způsobená odporem přívodních vodičů

Nejlepší pro: Aplikace na krátké vzdálenosti, kde není kritická vysoká přesnost.

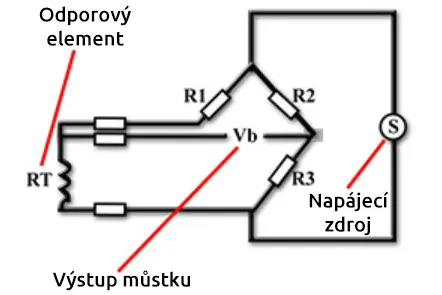

3 vodičové zapojení Pt100 - Průmyslový standard

3 vodičový odporový teploměr Pt100 je nejběžněji používaná konfigurace v průmyslových aplikacích. Obsahuje dva vodiče připojené k jedné straně platinového odporového měřícího elementu a jeden vodič na straně druhé. Tato konstrukce pomáhá kompenzovat odpor přívodního vodiče za předpokladu, že oba přívodní vodiče mají stejný odpor. I když tento předpoklad obecně platí, stále mohou nastat drobné nepřesnosti, pokud jsou délky vodičů a tím i jejich odpory různé. Kompenzaci vlivu vedení provádí automaticky vyhodnocovací jednotka nebo převodník.

Konfigurace: Dva vodiče na jedné straně odporového měřícího elementu a jeden vodič na straně druhé.

✔ Výhody: Cenově efektivní a přesné řešení

✖ Nevýhody: Odpor přívodních vodičů je zahrnut v měření, což vede k potenciálním nepřesnostem zejména u delších přívodů, kde se odpor jednotlivých větví může lišit

Nejlepší pro: Aplikace na střední vzdálenosti, kde je přesnost důležitá, ale ne kritická.

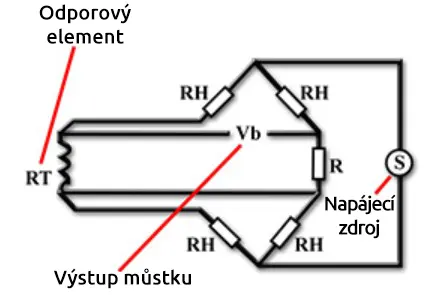

4 vodičové zapojení Pt100 - Maximální přesnost

4 vodičový odporový teploměr Pt100 je nejpřesnější konfigurace navržená tak, aby zcela eliminovala účinky odporu přívodních vodičů. Využívá dva vodiče na každém konci platinového odporového měřícího elementu, což umožňuje přesné měření odporu pomocí samostatného páru vodičů. Tato konfigurace se běžně používá v laboratorních a vysoce přesných průmyslových aplikacích, kde je třeba minimalizovat chyby přesnosti měření. Kompenzaci vlivu vedení provádí automaticky vyhodnocovací jednotka nebo převodník.

Konfigurace: Dva vodiče na každém konci odporového měřícího elementu, což umožňuje přístroji zcela eliminovat odpor přívodních vodičů z měření.

✔ Výhody: Poskytuje nejvyšší možnou přesnost úplnou kompenzací odporu přívodních vodičů

✖ Nevýhody: Složitější kabeláž a vyšší náklady

Nejlepší pro: Vysoce přesné aplikace, jako je laboratorní výzkum, kalibrační systémy a kritické průmyslové procesy.

Výběr vhodné konfigurace odporového teploměru

Výběr vhodné konfigurace přívodního vedení odporového teploměru závisí na požadavcích na přesnost aplikace, složitosti zapojení a rozpočtu. 2 vodičový odporový teploměr Pt100 může být dostatečný pro kratší vzdálenosti nebo méně kritická měření, zatímco 3 vodičový odporový teploměr Pt100 vyvažuje přesnost a cenu pro mnoho průmyslových aplikací. Pro nejvyšší přesnost je preferován 4 vodičový odporový teploměr Pt100, i když vyžaduje složitější zapojení a vyšší pořizovací náklady.

Je třeba vzít v úvahu také faktory prostředí, jako je elektrický šum a kolísání teploty, protože mohou ovlivnit přesnost měření a mohou vyžadovat robustnější konfiguraci. Dále také typ přístrojového vybavení použitého ke zpracování signálu odporového teploměru Pt100, hraje roli při určování nejvhodnější konfigurace zapojení, protože některé systémy jsou navrženy tak, aby optimálně pracovaly jen se specifickou konfigurací. Správná instalace a údržba, dále zajišťuje dlouhodobou spolehlivost a zabraňuje chybám, způsobeným degradovaným nebo nesprávným zapojením.
