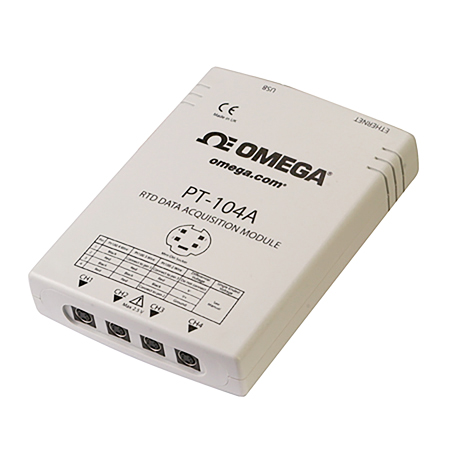

4 kanálový modul sběru dat pro Pt100 a Pt1000 s USB a ethernetem
Model# (PN): PT-104A Dodací podmínky
Měří teplotu pomocí 2, 3 a 4 vodičových odporových teploměrů Pt100 nebo Pt1000, elektrický odpor a napětí. Vysoká přesnost (0.01°C) a rozlišení (0.001°C). Napájení z USB nebo po ethernetu pomocí PoE. Uživatelsky přívětivý software je součástí. USB rozhraní pro připojení k PC. Software pro Windows, MacOS, Linux a Raspbian. Lze kombinovat s termočlánkovým modulem TC-08 pro vytvoření jednotného měřícího systému. Více
PT-104A je čtyřkanálový modul sběru dat s vysokým rozlišením pro použití s odporovými snímači teploty Pt100 a Pt1000. Lze jej také vyžít k měření elektrického odporu a napěťových signálů. V režimu měření s odporovým snímačem teploty Pt100/Pt1000 využívá modul čtyřvodičové zapojení a lze tedy měřit pomocí 2, 3 a 4 vodičových odporových teploměrů. V napěťovém režimu může být se vstupním konektorem zacházeno jako s diferenciálním vstupem se zemí nebo jako se dvěma jednoduchými vstupy. Oba vstupy musí mít úroveň signálu 0 V nebo vyšší, a nezáleží na tom, který vstup má vyšší napětí.
Přesto, že jsou přesné teplotní snímače široce dostupné, bývá obtížné využít jejich potenciál kvůli chybám způsobeným měřicím zařízením. PT-104A je však navržen tak, aby byl ze své podstaty vysoce přesný. Spíše než spoléhat na napěťové reference (které bývají citlivé na teplotu) používá „referenční“ rezistory, které jsou extrémně stabilní (nízký teplotní koeficient a drift). Přesná hodnota každého rezistoru je uložena v paměti EEPROM, aby byla zajištěna maximální přesnost. K dosažení rozlišení 0,001°C se používá vysoce pokročilý AD převodník.
Modul PT-104A lze kombinovat s termočlánkovým modulem TC-08 pro vytvoření jednotného měřícího systému. K jednomu počítači lze připojit až 20 modulů jakéhokoli druhu (PT-104A nebo TC-08) a celek ovládat v dodávaném softwaru.
Teplota
PT-104A měří teplotu pomocí odporových teplotních snímačů. Jsou podporovány oba běžné průmyslové standardy Pt100 a PT1000. Jednotka je kompatibilní s 2, 3 a 4 vodičovými snímači (pro přesná měření jsou doporučeny 4 drátové snímače Pt100).
Elektrický odpor
Při měření elektrického odporu jednotka používá čtyřvodičový obvod, který poskytuje maximální možnou přesnost. K dispozici jsou dva rozsahy odporu 0 až 375 Ohmů a 0 až 10 000 Ohmů. Jednotka je kalibrována na 0 až 375 Ohmů, tento rozsah by měl být použit pro přesná měření.
Napětí
Pro měření napětí lze s každým vstupním konektorem zacházet jako s diferenciálním vstupem se zemí nebo jako se dvěma jednoduchými vstupy se společnou zemí. Oba vstupy musí mít vstupní ůroveň signálu nula a více, a nezáleží na tom, který vstup má vyšší úroveň napětí. K dispozici jsou dva rozsahy napětí 0 až 115 mV a 0 až 2,5 V. Pro nejpřesnější měření použijte rozsah 0 až 2,5 V.
Vzdálený sběr dat
Vestavěná rozhraní USB a ethernet umožňují použití modulu sběru dat v různých situacích: pouze s USB, napájení z USB a data z ethernetu, napájení přes ethernet (PoE) i data přes ethernet. Pomocí ethernetového rozhraní lze PT-104A umístit kdekoli v síti LAN nebo na internetu.
Napájení přes ethernet (PoE)
PT-104A může získávat energii z ethernetového portu jako Powered Device (PD) podle standardu PoE. Chcete -li tuto funkci používat, musíte jednotku připojit k zařízení pro napájení (PSE), jako je síťový přepínač, směrovač nebo napájecí injektor, který také podporuje standard PoE. Pro připojení lze použít jakýkoli standardní ethernetový kabel o délce až 100 m.
Software
Dodávaný software pro PT-104A je velmi přehledný a uživatelsky přívětivý s jednoduchým a moderním ovládáním. Součásti dodávky je také sada pro vývoj softwaru (SDK). Sada SDK obsahuje řadu softwarových ovladačů a ukázkový kód, který můžete použít k napsání vlastního softwaru nebo k použití modulu PT-104A se softwarem jiných výrobců.
Při použití většího počtu modulů TC-08 se celý systém ovládá jako jeden vícekanálový systém. Software přehledně zobrazuje v reálném čase tabulky i grafy, umožňuje exporty dat do PDF i CSV souborů. S měřícími vstupy lze provádět matematické operace a vytvářet virtuální matematické kanály. Ovládací software je dostupný pro různé platformy od Windows přes MacOS až po Linux a Raspbian pro populární jednodeskové počítače Raspberry Pi.
V případě zájmu o kalibraci teploty si vyberte také odpovídající teplotní sondy pro požadovaný počet kanálů.
SPECIFIKACE:
Vstup / výstup | |||
Typ | Teplota | El. odpor | Napětí |
Snímač | PT100, PT1000 | n/a | n/a |
Rozsah | –200 až +800 °C | 0 až 375 Ω 0 až 10 kΩ |
0 až 115 mV 0 až 2.5 V |
Přesnost (při 23 ±2 °C) | 0.015 °C + 0.01% ze čtení |
50 ppm na 100 Ω | 0.4% |
Teplotní koeficient | 5 ppm/°C | 5 ppm/°C | 100 ppm/°C |
RMS šum s filtrem | 0.01 °C | 10 ppm | 10 ppm |
Rozlišení | 0.001 °C | 1 µΩ | 0.156 µV |
Ochrana proti přetížení | ±30 V | ||
Počet vstupů | 4 | ||
Rozlišení převodníku | 24 bitů | ||
Čas převodu | 720 ms na kanál | ||
Vstupní konektor | HH804-CONN | ||
Vstupní impedance | >1 MΩ | ||
Výstupní konektory | USB a Ethernet |
