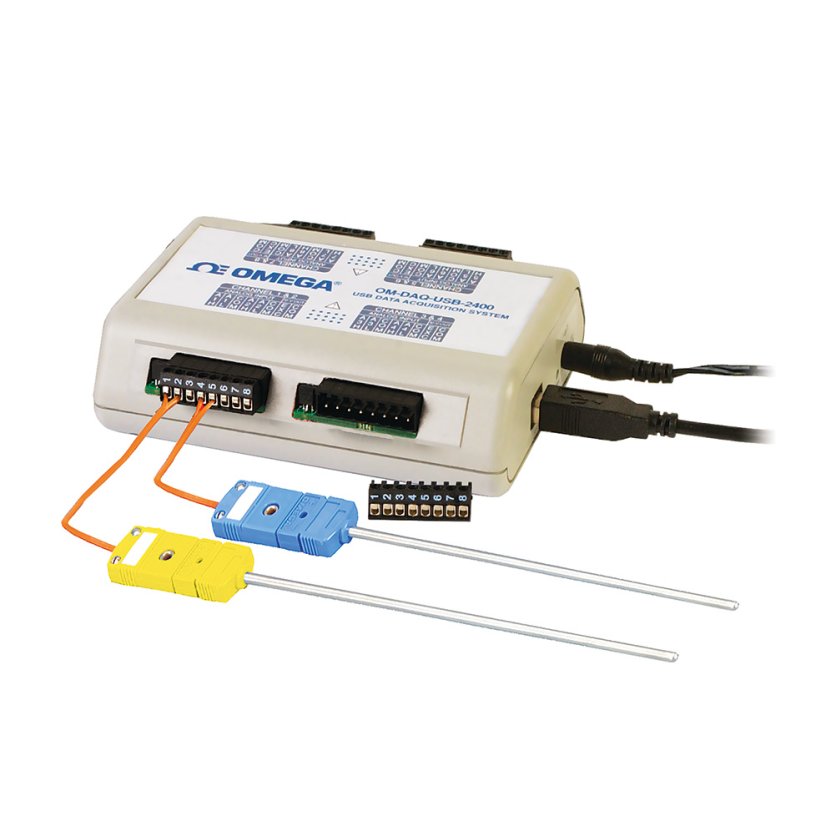

8/16 kanálový USB modul s termočlánkovými a napěťovými vstupy

Cena
20 840 Kč bez DPH

Výrobce
OMEGA

Kód produktu
OM-DAQ-USB-2401

Upřesněte výběr produktu

Kalibrace teploty (akreditovaně, 100-1100°C)


lze objednat Sledovat dostupnost - termín odeslání bude upřesněn
ks

8 diferenciálních nebo 16 jednoduchých analogových vstupů. K jednomu PC můžete připojit až 10 jednotek. 24 bitové rozlišení s rychlostí vzorkování až 1000 vzorků/sekundu. Uživatelem programovatelný pro typy termočlánků J, K, T, E, R, S, B, N nebo pro napěťové vstupy. 4 vestavěné snímače pro kompenzaci teploty studených konců a detekce přerušeného termočlánku. Napájený přes USB port nebo z externího napájecího zdroje s galvanickým oddělením do 500V k zajištění bezpečného a nerušeného měření. Součásti dodávky je software včetně .NET API pro Visual Basic, C# a Visual C++. Pro napájení snímačů je k dispozici výstup +12Vss. Zahrnuje příslušenství pro stolní použití, na lištu DIN nebo pro montáž na stěnu. Více

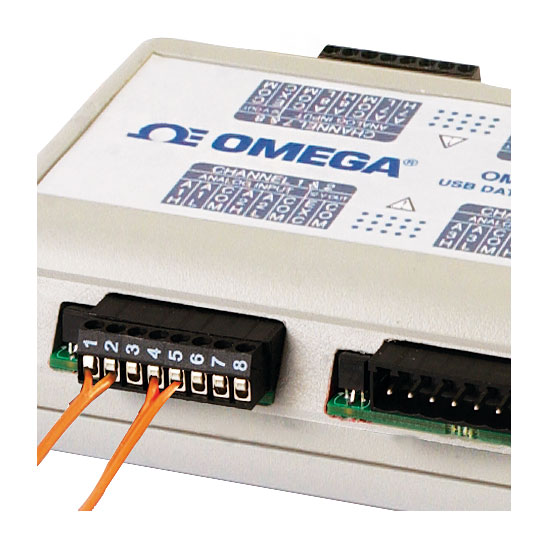

OM-DAQ-USB-2401 je modul sběru dat s USB rozhraním pro termočlánkové a napěťové vstupy. Tyto funkčně samostatné moduly pro svou činnost využívají napájení z USB portu počítače nebo vnější napájecí zdroj. Veškerá konfigurace kanálů je programovatelná pomocí software.

Napěťové vstupy jsou programovatelné uživatelem v rozsahu od ±30 mV až do ±10V. Kompaktní, modulové provedení zajištuje snadné použití v různých aplikacích. Přístroje lze montovat s dodávaným příslušenstvím na lištu DIN nebo na stěnu, lze s nimi snadno zacházet na pracovním stole. Modul má vysoké rozlišení 24 bitů a vzorkovací frekvenci až 1000 vzorků za sekundu / počet kanálu. Součásti dodávky je software pro Windows 7, 8, 10.

V případě zájmu o kalibraci teploty si vyberte také odpovídající teplotní sondy pro požadovaný počet kanálů.

SPECIFIKACE:

Rozsah vstupního napětí: Programovatelný pomocí software u jednotlivého kanálu na základě diferenciálního/jednoduchého zapojení vstupu:

-10 až 10V    -500 až 500 mV
-5 až 5V        -250 až 250 mV
-2,5 až 2,5V  -125 až 125 mV
-2 až 2V        -75 až 75 mV
-1 až 1V        -30 až 30 mV

Rozsah termočlánkového vstupu:

Typ J: -18 až 1200°C
Typ K: -129 až 1372°C
Typ T: -101 až 400°C
Typ E: -184 až 1000°C
Typ R: 204 až 1768°C
Typ S: 204 až 1768°C
Typ B: 538 až 1820°C
Typ N: -129 až 1300°C

Detekce rozpojeného termočlánku: automaticky, je-li vstup konfigurován pro termočlánkový snímač teploty
Přesnost termočlánkového vstupu: při pomalém režimu je rozlišení 24 bitů
J = ±1,1°C; K = ±1,2°C;  T = ±1,1°C;  E = ±1,0°C;  R = ±2,5°C; S = ±2,6°C; B = ±3,3°C;  N = ±1,5°C
Přesnost kompenzace teploty studených konců: ±1,0°C
Přesnost analogového vstupu:
Diferenciální vstup: v pomalém režimu 0,015% z údaje + 0,004% z rozsahu + 10µV (vyjma rušení)
Jednoduchý vstup (jeden pól je společný): v pomalém režimu 0,05% z údaje + 0,01% z rozsahu + 50µV (vyjma rušení)
Lišta DIN pro panelové/skříňové aplikace: doplňková položka
Izolace (galvanické oddělení): od PC napěťového výstupu vnějšího napájení: 12 Vss stabilizovaných, celkový  výstupní proud max. 67 mA
Požadavky na napájení: napájeno přímo z portu USB, max. 500mA nebo z exter. zdroje 7,5 až 12 Vss (9 Vdc adaptér je v dodávce)
Prostředí: 0 až 50°C, 95% rel. vlhkosti nekondenzující
Skladovací teplota: -40 až 85°C
Hmotnost: 0,23 kg
Rozměry: 107 š x 128 d x 39 mm v
