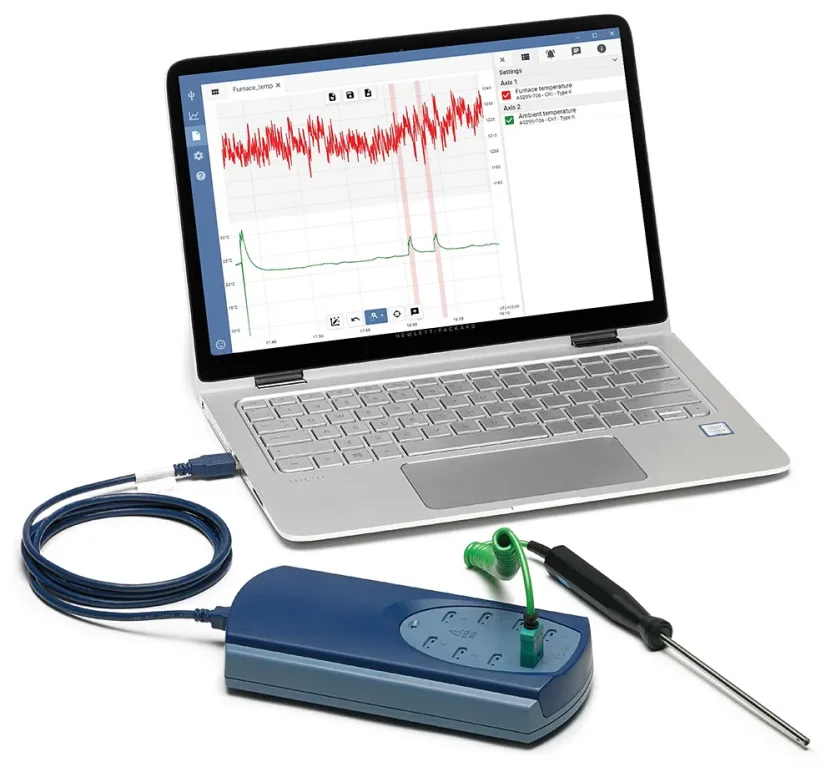

8 až 160 kanálový termočlánkový systém sběru dat s USB

8 kanálový modul sběru dat TC-08 pro termočlánky je konstruován pro měření širokého rozsahu teplot, při použití různých termočlánků zakončených konektorem miniaturní velikosti. Lze měřit také jiné snímače při použití rozsahu ±70mV. S vestavěnou kompenzací studených konců (CJC) dosahuje TC-08 efektivní měřící rozsah -270 až 1820°C (skutečný rozsah teploty závisí na typu použitého termočlánku).

TC-08 může být použit s termočlánky typu J, K, T, E, R, S, B a N a výstupy mohou být sledovány ve stupních C, F nebo v mV. Přístroj má přesnost 0,2% ±0,5°C a má rozlišení lepší než 0,1°C pro většinu typu termočlánků. TC-08 se připojuje k USB rozhraní počítače s operačním systémem Windows. USB port umožňuje přímé napájení TC-08 a není tak potřeba použít externí napájecí zdroj. TC-08 je ideální pro měření teploty jak v laboratořích, tak i v průmyslových procesech.

Spojování jednotek TC-08 pomocí USB sběrnice umožňuje současně připojit až 20 jednotek TC-08 a vytvořit tak mnohakanálový systém sběru dat, při významně nižší ceně za jeden kanál, než u jiných systémů obdobné velikosti. Při nedostatku USB portů na hostitelském PC, lze využít připojení přes aktivní USB hub.

Modul TC-08 lze kombinovat s modulem pro měření s odporovými teploměry PT-104A pro vytvoření jednotného měřícího systému. K jednomu počítači lze připojit až 20 modulů jakéhokoli druhu (PT-104A nebo TC-08) a celek ovládat v dodávaném softwaru.

TC-08 vzorkuje rychlostí až 10 měření za sekundu, přičemž vysoké rozlišení zajišťuje, že TC-08 může detekovat i malé změny teplot. Vaše měření budou s termočlánkovým modulem sběru dat TC-08 jak rychlá, tak i přesná. Jednoduše připojíte TC-08 do USB portu vašeho počítače, připojíte termočlánky a jste připraveni měřit teploty.

Software

Dodávaný software pro TC-08 je velmi přehledný a uživatelsky přívětivý s jednoduchým a moderním ovládáním. Při použití většího počtu modulů TC-08 se celý systém ovládá jako jeden vícekanálový systém. Software přehledně zobrazuje v reálném čase tabulky i grafy, umožňuje exporty dat do PDF i CSV souborů. S termočlánkovými vstupy lze provádět matematické operace a vytvářet virtuální matematické kanály. Vzorkování lze nastavovat od 0,1s až po několik hodin. Ovládací software je dostupný pro různé platformy od Windows přes MacOS až po Linux a Raspbian pro populární jednodeskové počítače Raspberry Pi.

V případě zájmu o kalibraci teploty si vyberte také odpovídající teplotní sondy pro požadovaný počet kanálů.

SPECIFIKACE:

Počet kanálů: 8
Čas převodu: 100 ms (termočlánek a kompenzace studeného konce)
Přesnost teploty: ±0.2% ze čtení ±0.5°C
Přesnost napětí: ±0.2% ze čtení ±10 µV
Ochrana proti přetížení: ±30 V
Maximální napětí: ±7.5 V
Vstupní impedance: 2 MOhmy
Rozsah vstupů (napěťových): ±70 mV
Rozlišení: 20-bitů
Rozlišení bez šumu: 16.25-bitů
Typy termočlánků: B, E, J, K, N, R, S, T
Vstupní konektory: miniaturní termočlánkové konektory typu SMPW
Výstupní konektor: USB (kabel délky 1,8 m je součásti dodávky)
Připojení k PC: USB 2.0 nebo vyšší
Napájení: z USB portu (musí být připojeno přímo do USB portu nebo aktivního napájeného USB hubu)
Rozměry: 201 x 104 x 34 mm
Software: součásti dodávky
Operační systémy: 32 nebo 64-bitová verze Windows 7 / 8 / 10; macOS 10.9 (Mavericks) nebo novější, jen 64-bitový; Linux, jen 64-bitový (testováno pro Red Hat, OpenSUSE a Ubuntu); Raspbian pro Raspberry Pi
