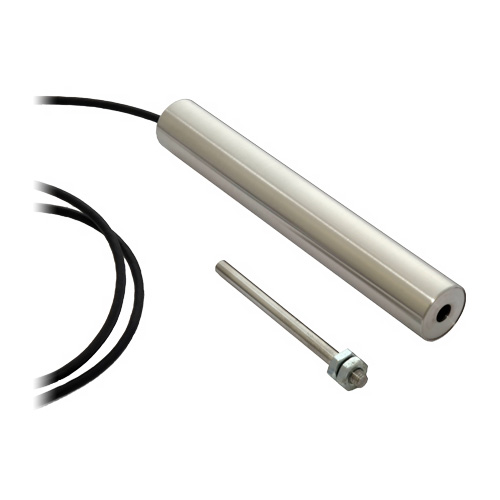

Bezkontaktní LVIT snímač polohy s DC výstupem
Vynikající poměr zdvihu k délce. Robustní pouzdro z nerezové oceli o průměru 19 mm. V provozu nastavitelné škálování rozsahu. Široký výběr z rozsahů, od 15 až do 750 mm. Navrženo pro provoz v nepříznivých teplotních, vibračních, nárazových a vlhkostních podmínkách. Více
Model# (PN): LDI-619 Dodací podmínky
Snímače polohy LVIT (Linear Variable Inductive Transducer) série LDI-619 od společnosti OMEGA jsou zařízení určená pro automatizaci výroby a pro různé průmyslové a komerční aplikace, jako jsou sportovní motorová vozidla, testování automobilů, polohovače solárních článků, větrné turbíny, balící zařízení a další. Snímače LDI-619 jsou díky svému kompaktnímu pouzdru, robustní konstrukci z nerezové oceli a vynikajícímu poměru zdvihu k délce, ideální pro průmyslové testování, laboratorní i OEM aplikace.
Snímače LDI-619 jsou nabízeny v 17 rozsazích posunu a to od 2,5 mm do 750 mm. Kalibrace a nastavení je jednoduše možné přímo za provozu, což poskytuje možnost přizpůsobit koncové body, analogový výstup snímače s konci rozsahu pohybu sestavy, ke které je snímač připojen. Tato funkce umožňuje uživateli optimalizovat rozlišení systému pro měření polohy v celém rozsahu pohybu.
Produkty LDI-619 se dodávají s kabelem a se závitem M5 x 0,8 pro instalaci.
Aplikace:
Polohovací zařízení solárních panelů, systémy větrných elektráren, balící stroje, motorová vozidla, testování automobilů, automatizace výroby, testovací stojany OEM aplikací a další.
Rozsahy:
LDI-619 tabulka rozsahů | ||
Nominální rozsah | Délka “A” | |
palce | mm | mm (palce) |
≤1 | ≤25 | 35.0 (1.38) |
1.2 | 30 | 41.3 (1.63) |
2 | 50 | 60.5 (2.38) |
3 | 75 | 85.9 (3.38) |
4 | 100 | 111.1 (4.38) |
6 | 150 | 165.1 (6.5) |
8 | 200 | 215.9 (8.50) |
10 | 250 | 266.7 (10.50) |
12 | 300 | 317.5 (12.50) |
15 | 375 | 400.0 (15.75) |
18 | 450 | 476.2 (18.75) |
24 | 600 | 635.0 (25.00) |
30 | 750 | 787.4 (31.00) |
Rozměry:
Zapojení:
Tabulka barezného značení | |
I/O funkce | Barva |
+Vstup napájení | Červená |
Zemnění | Černá |
Analogový výstup | Zelená |
Programování | Bílá |
Stínění* | Stínění |
*Stínění není interně propojeno |
SPECIFIKACE:
Analog I/Os:
0 to 10V output with 12 to 30V input, 35 mA max;
4 to 20 mA (3-wire) output with 18 to 30V input, 60 mA max 75°C (167°F max)
Measuring Range: 2.5 to 900 mm (⅝” to 36") Full Scale
Linearity Error: ±0.15% of Full Scale Output (FSO) typical, ±0.25% max
Resolution: 0.025% of FS
Update Rate: 300 Hz nominal
Operating Temperature: -20 to 85°C (-4 to 185°F)
Temperature Coefficient: 0.015% of FS/°C
Vibration: 5 to 20 Hz, 0.5" p-p; 20 to 2000 Hz, 4.2 g p-p
Shock: 1000 g, 11 ms
Terminations: IEC IP67
Humidity: 95% RH, non-condensing
Housing Material: Stainless steel
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
