Bloková povrchová termočlánková sonda - více typů
![OMEGA Engineering OMEGA Engineering](https://jakar.s18.cdn-upgates.com/_cache/c/4/c4f9e5de949e325e6d72d19f542f0136-logo-omega.png)
Konstrukce sond s přímou, pravoúhlou a nebo otočnou hlavou. Maximální povrchové teploty až do 250°C. K dispozici v kalibracích termočlánků K a E. Sondy navržené pro minimalizaci opotřebení při ohýbání a měření pohyblivých povrchů. Rychlost pohybujících se povrchů až do 90 metrů za minutu (u vybraných modelů). Adaptéry TAS se dodávají samostatně viz příslušenství. Více
Model# (PN): 88000_BLOCK Dodací podmínky

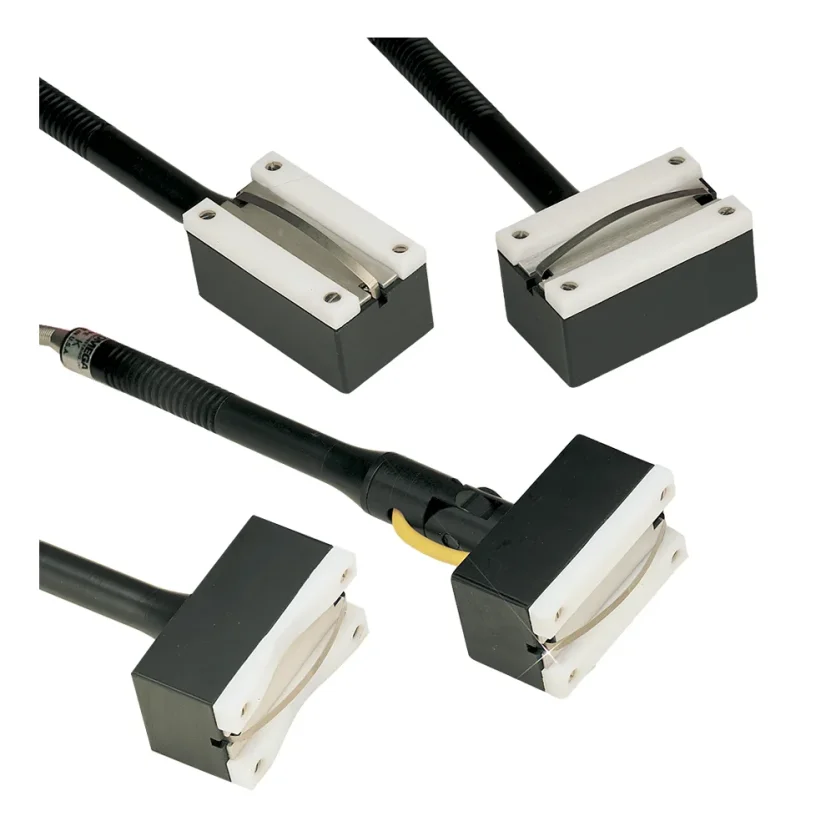

Povrchové termočlánkové sondy blokového typu mají jedinečnou konstrukci, díky které jsou ideální pro měření pohyblivých, rotujících i stacionárních povrchů. Termočlánkové sondy série 88000 se často využívají v následujících průmyslových odvětvích: papírenství, textilní průmysl, zpracování železa a oceli a v dalších. K dispozici jsou modely pro ploché a zakřivené pohyblivé povrchy.
Náhradní elementy pro povrchové sondy
Pro všechny sondy jsou k dispozici vysoce kvalitní, uživatelsky vyměnitelné náhradní elementy. Náhradní elementy jsou dodávány již vyžíhané, aby byla zajištěna maximální přesnost měření. Sonda je po výměně připravena k okamžitému použití.
Modely blokových povrchových teplotních sond
Model 88220(*) nebo 98220(*) s výkyvnou hlavou
Ideální pro měření teploty válečků o průměru 100 až 152 mm s rychlostí otáčení až 61 m za minutu. Maximální povrchová teplota 250°C.
Vyměnitelný prvek není součástí dodávky sondy, objednávejte zvlášť P/N 88220(*)-RE.
Model 88221(*) nebo 98221(*) s výkyvnou hlavou
Ideální pro měření pohyblivých nebo stacionárních plochých, hladkých povrchů. Maximální povrchová teplota 250°C, použití na kovové i plastové povrchy. Povrchová rychlost pohybujících se povrchů by neměla překročit 90 m za minutu.
Vyměnitelný prvek je součásti dodávky, pro další náhradní prvky objednejte P/N 88221(*)-RE.
Model 88222(*)
Pravoúhlá sonda ideální pro měření pohyblivých nebo rotujících povrchů. Může být použita v papírenském průmyslu, u zpracování vláken, tiskařském průmyslu, železárenském a ocelářském průmyslu. Maximální povrchová teplota 250°C.
Vyměnitelný prvek není součástí dodávky sondy, objednávejte zvlášť P/N 88222(*)-RE.
Model 88223(*)
Povrchová sonda určená pro měření pohyblivých nebo rotujících povrchů. Ideální pro povrchy kolmé k rukojeti sondy. Maximální povrchová teplota 250°C.
Vyměnitelný prvek není součástí dodávky sondy, objednávejte zvlášť P/N 88223(*)-RE.
Model 88224(*)
Pravoúhlá sonda pro rotující válečky o průměru 100 až 152 mm. Maximální povrchová teplota 250°C.
Vyměnitelný prvek není součástí dodávky sondy, objednávejte zvlášť P/N 88224(*)-RE.
Model 88225(*) nebo 98225(*) s výkyvnou hlavou
Pravoúhlá sonda pro rotující válce o průměru 300 až 584 mm. Maximální rychlost pohybu povrchu 30 m za minutu, s maximální povrchovou teplotou 250°C.
Vyměnitelný prvek není součástí dodávky sondy, objednávejte zvlášť P/N 88225(*)-RE.
Model 88226(*) nebo 98226(*) s výkyvnou hlavou
Pravoúhlá sonda pro rotující válce o průměru 152 až 300 mm. Maximální rychlost pohybu povrchu 61 m za minutu, s maximální povrchovou teplotou 250°C.
Vyměnitelný prvek není součástí dodávky sondy, objednávejte zvlášť P/N 88226(*)-RE.

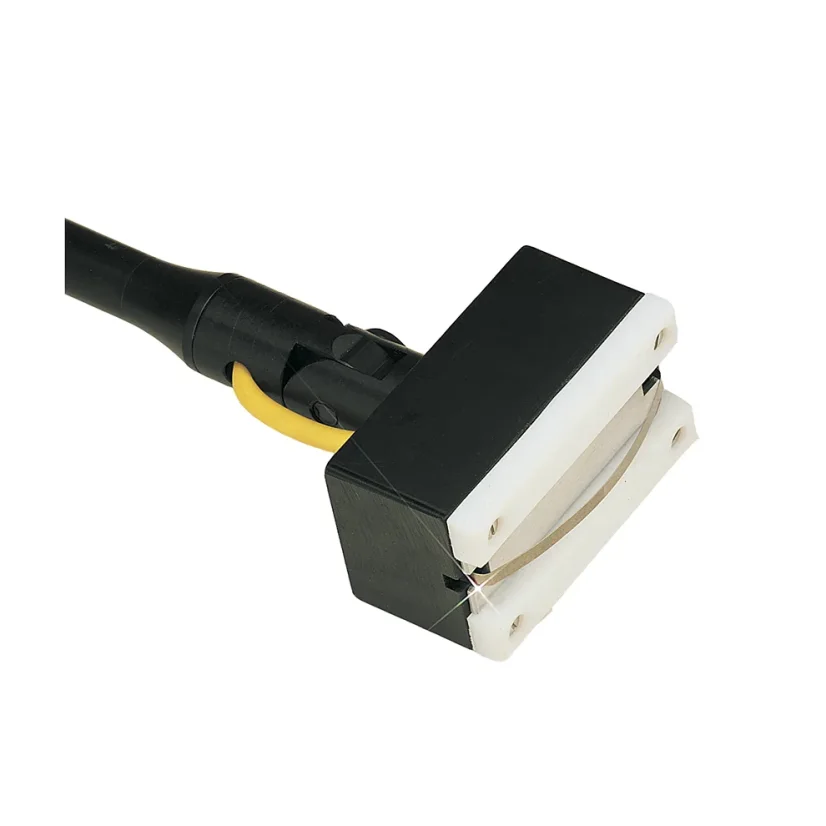

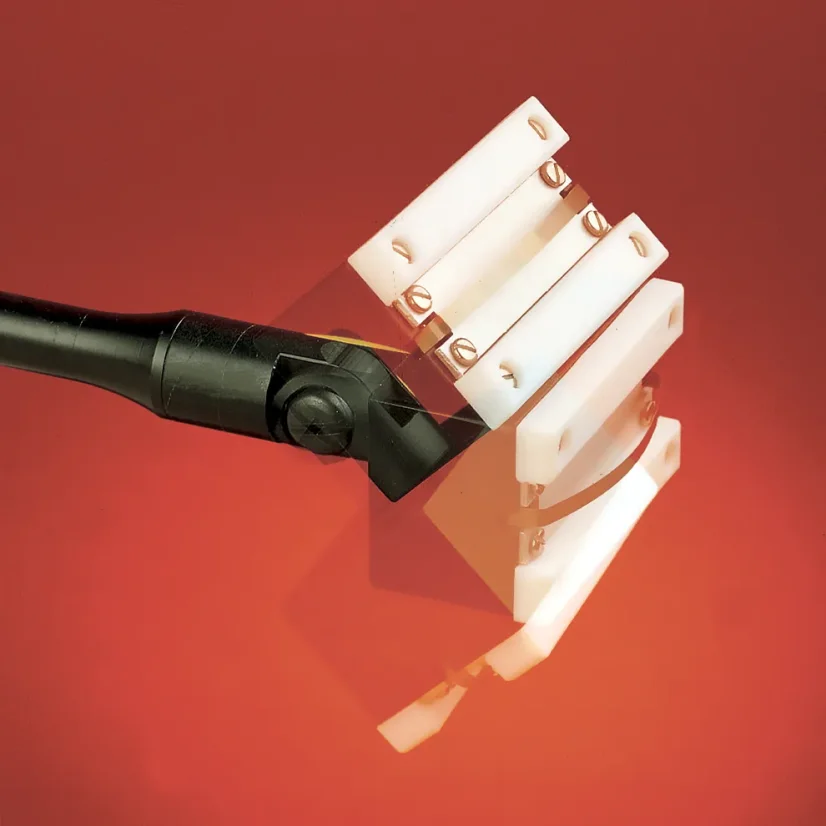

Model 88227(*) nebo 98227(*) s výkyvnou hlavou
Pro měření povrchu s koncovými výztuhami pro minimalizaci ohýbání způsobeného pohyblivým povrchem; tímto se také prodlouží životnost sondy. Posuvníky PFA zajišťují hladký chod na kovových i plastových površích. Maximální rychlost pohybu povrchu 61 metrů za minutu, maximální povrchová teplota 250°C.
Vyměnitelný prvek není součástí dodávky sondy, objednávejte zvlášť P/N 88227(*)-RE.
* Specifikujte typ termočlánku:
K: CHROMEGA™-ALOMEGA™
E: CHROMEGA™-Constantan
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
