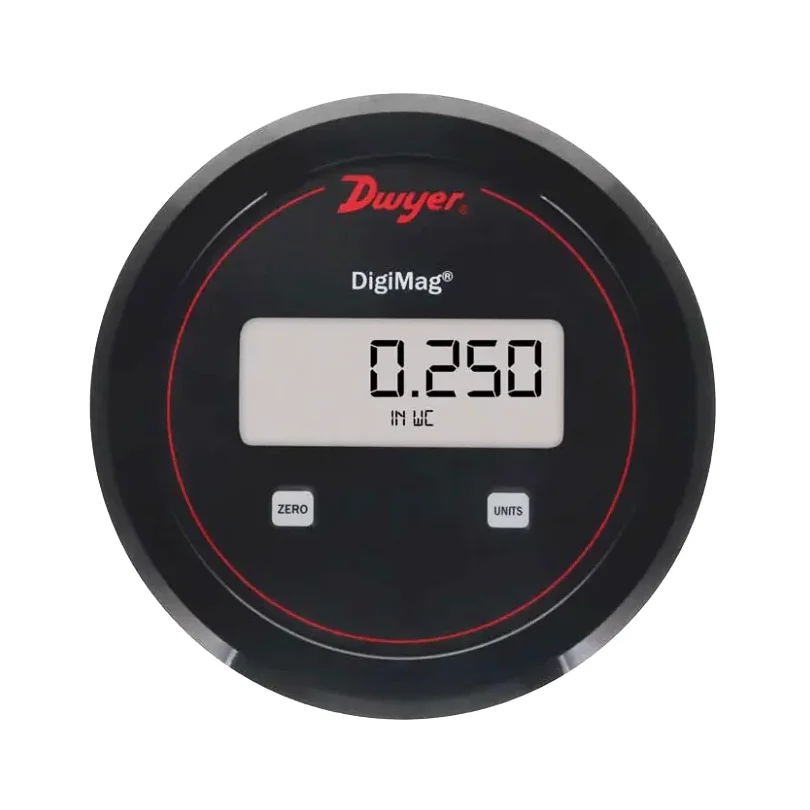

Diferenciální tlakový převodník DigiMag®
Model# (PN): DM_DigiMag Dodací podmínky
Rychlá instalace tlakového převodníku díky tlačítkům pro nastavení posunu nuly a rozsahu, což umožňuje rychlé a snadné nastavení kalibrace. Pomocí lokálních upozornění na snadno čitelném LCD displeji lze provést okamžitá nápravná opatření. Snižuje náklady na instalaci a zjednodušuje upgrade přímo v technologii z měřidla Magnehelic®, protože oba používají stejný průměr výřezu. Více
Diferenciální tlakový převodník série DM DigiMag® snímá tlak vzduchu a kompatibilních plynů a hodnoty měření poskytuje na standardním analogovém výstupu 4-20 mA. Pouzdro série DM je navrženo tak, aby se dal namontovat do stejného otvoru jako standardní manometr série Magnehelic®. K dispozici je široká škála modelů, které jsou továrně kalibrovány na konkrétní rozsahy. Polykarbonátové pouzdro je vybaveno integrovaným tlakovým připojením, což snižuje dobu instalace.
Ovládací tlačítka pro nastavení posunu nuly a rozsahu zjednodušují kalibraci oproti tradičním potenciometrům. Jediným tlačítkem lze v provozu vybrat 4 až 6 jednotek měření v závislosti na rozsahu.
Konfigurátor modelů výše pracuje s jednotkami tlaku INWC (inch of water column, inH₂O). 1 INWC = 249,1 Pa, viz tabulka níže.
| ROZSAHY (přepočet INWC [inH₂O] na Pa/kPa) | ||
| INWC | Pa | kPa |
| 0,100 | 24,91 | |
| 0,250 | 62,27 | |
| 0,500 | 124,5 | 0,1245 |
| 1,000 | 249,1 | 0,2491 |
| 2,500 | 622,7 | 0,6227 |
| 5,000 | 1245 | 1,245 |
| 10,00 | 2491 | 2,491 |
| 25,00 | 6227 | 6,227 |
| 50,00 | 12,45 | |
| 100,0 | 24,91 | |
SPECIFIKACE:
Přesnost: ± 1 % z plného rozsahu pro všechny rozsahy kromě 0,25 INWC kde je přesnost ± 2 % z plného rozsahu a rozsahy s hodnotou ± 0,1 INWC nebo nižší kde je přesnost ± 4 % z plného rozsahu
Kompatibilita s médii: vzduch, argon, oxid uhličitý, helium, dusík, nevodivé plyny, nekorozivní suché plyny
Dlouhodobá stabilita: < ± 1 % z plného rozsahu za rok
Velikost procesního připojení: 1/8", 3/16", 1/4"
Provozní teplota: -20 až 70 °C
Krytí: IP66, NEMA typ 4X
Montáž: není citlivé na polohu
Nastavení nuly a rozsahu: pomocí tlačítek
Materiál: polykarbonát
Rozměry: 127 mm x 48 mm hloubka
Hmotnost: 200 g
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
Převodníky a snímače tlaku
Tlakový snímač, neboli snímač tlaku je zařízení, které převádí tlak na analogový elektrický signál. Existují různé typy snímačů tlaku, ale jedním z nejběžnějších typů je snímač tlaku s tenzometrickým můstkem.
Převod tlaku na elektrický signál nastává při fyzikální deformaci měřicích tenzometrů, které jsou implementovány do membrány snímače tlaku a zapojeny do konfigurace Wheastonova můstku. Tlak připojený na snímač vytváří průhyb membrány, která přenáší pnutí na měřicí tenzometry. Toto pnutí, tedy mechanické napětí, způsobí změnu elektrického odporu tenzometrů úměrnou připojenému tlaku...
eBook / Automobilový průmysl
OMEGA má jako dodavatel snímačů a komplexních ASŘ již více jak 50-ti letou zkušenost. Tato skutečnost spolu s kvalitním inženýrským servisem z ní dělá spolehlivého a perspektivního dodavatele pro technologie v automobilovém průmyslu.
Nabízíme nejmodernější snímače a přístrojovou instrumentaci pro automobilový průmysl. S našimi rozsáhlými zkušenostmi a znalostmi průmyslových aplikací a vysoce kvalitními měřicími přístroji, jsme spolehlivou značkou. Naše kompletní řady snímačů jsou každodenně používány v...
