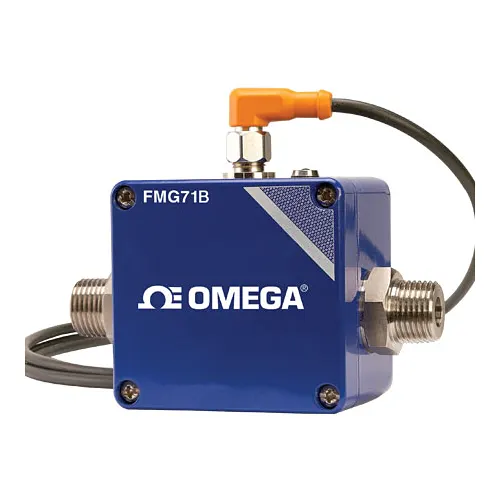

Elektromagnetický průtokoměr pro nízké průtoky

Další fotky (2)

Přidat do oblíbených Přidat do porovnání

Jednotky průtoku

l/min

Max. průtok

Min. průtok

Rozměr procesního připojení

Typ procesního připojení

Výstup

od 48 430 Kč bez DPH

Měří průtok již od 0,5 l/min. Žádné pohyblivé části. Žádné překážky průtoku. Bezúdržbový průtokoměr. Rychlá doba odezvy (< 500 ms). Minimální požadavky na přímý úsek. Více

Model# (PN): FMG70B_serie Dodací podmínky

Série průtokoměrů FMG70B od společnosti OMEGA jsou extrémně kompaktní, cenově dostupné elektromagnetické průtokoměry. Tato série průtokoměrů umožňuje zavedení jedinečné a vysoce spolehlivé měřicí techniky do oblastí řízení procesů, která byla dříve považována za nemožnou.

Změny teploty, hustoty, viskozity, koncentrace nebo elektrické vodivosti (minimální vodivost je 50 µs/cm) kapaliny neovlivňují výstupní signál.

Série FMG70B může být použita v oblastech, kde nelze využít snímače průtoku s pohyblivými částmi, např. průtokoměry s vrtulkou, kvůli kontaminaci částicemi v proudícím médiu. Snímač je určen pro kontinuální měření průtoků nebo pro dávkování elektricky vodivých kapalin (minimální vodivost je 50 S/cm). Frekvence výstupního signálu (nebo proudový signál) je úměrná průtoku. Jsou k dispozici dvě možnosti výstupního signálu, pulsní nebo analogový.

SPECIFIKACE:

Materiály konstrukce
Elektrody a procesní připojení: nerezová ocel typu 316 TI
Měřící trubice: PEEK-GF30
Těsnění: EPDM
Tělo: hliníkový odlitek
Přesnost: ±1.5% ze čtení a ±0.3% z rozsahu
Opakovatelnost: 1%
Minimální vodivost kapaliny: 50 µs/cm
Maximální teplota kapaliny: 90°C
Teplota okolí: 5 až 70°C
Maximální tlak: 16 barů (232 psi)
Indikace průtoku: zelená LED dioda, při průtoku bliká
Pulsní výstup: obdélníkový signál NPN, interní rezistor 2 kOhmy, pulsní poměr 50:50
Maximální proudový výstup: 20 mA, proudové omezení
Doba odezvy: <500 mS
Elektrické připojení: konektor typu M12 x 1
Napájení: 24 Vdc ±10%
Spotřeba: maximálně 150 mA
Elektrická ochrana: ochrana proti zkratu (až do 30V) a ochrana proti přepólování (až do -30V)
Krytí: IP65 (NEMA 4X)
Rozsahy:
    FMG71B: 0.5 až 30 LPM (0.13 až 7.93 GPM)
    FMG72B: 1 až 60 LPM (0.26 až 15.85 GPM)
    FMG73B: 5 až 250 LPM (1.32 až 66 GPM)
Modely s analogovým výstupem (označení “-A”) 4 až 20 mA (0 až plný rozsah):
Proudové omezení: přibližně 26 mA
    Maximální zátížení: 250 Ohmů vůči zemi

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Ke stažení

FMG70B_spec_sheet.pdf (pdf, 523.4 kB)

FMG70B_en_manual.pdf (pdf, 1.1 MB)

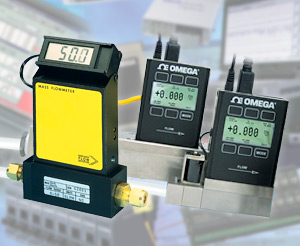

Co je to hmotnostní průtokoměr a jak funguje?
