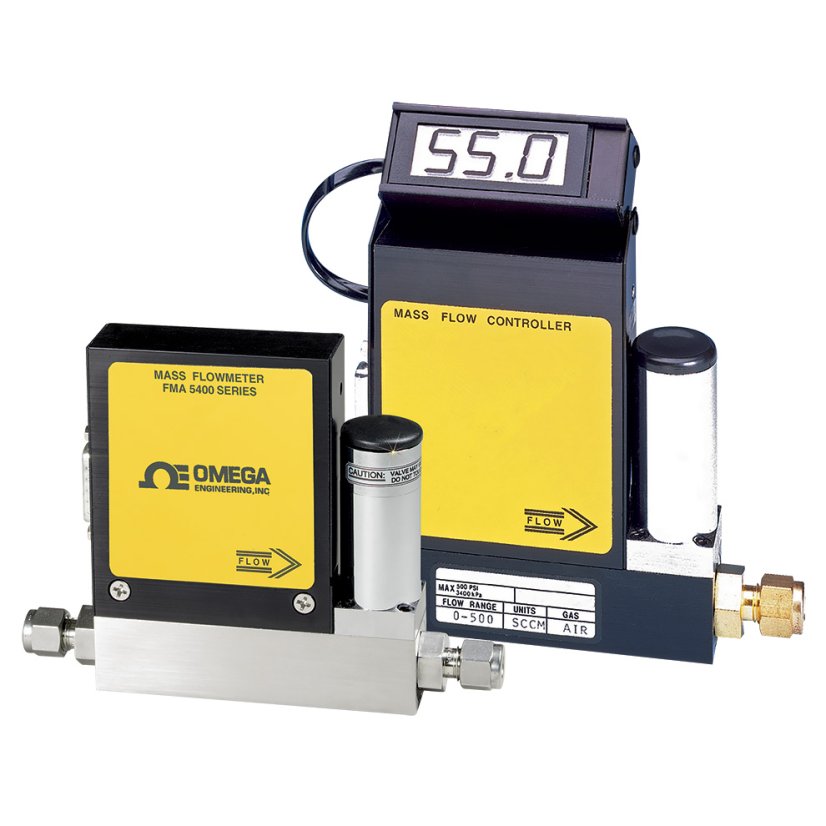

Hmotnostní regulátor s nebo bez integrovaného displeje
Měří a reguluje hmotnostní průtok plynu bez nutnosti kompenzace teploty a tlaku. Dostupné v ekonomickém provedení z hliníku nebo z korozi odolné nerezi typu 316. Výklopný LCD displej pro snadné čtení hodnot. NIST kalibrace. Více
Model# (PN): FMA5000A-series Dodací podmínky

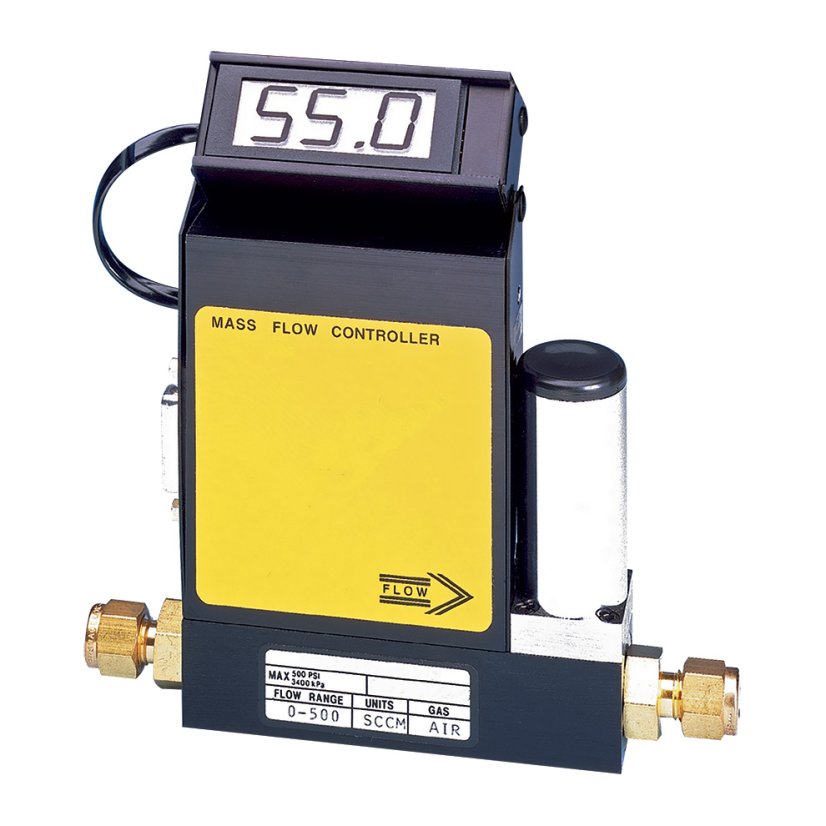

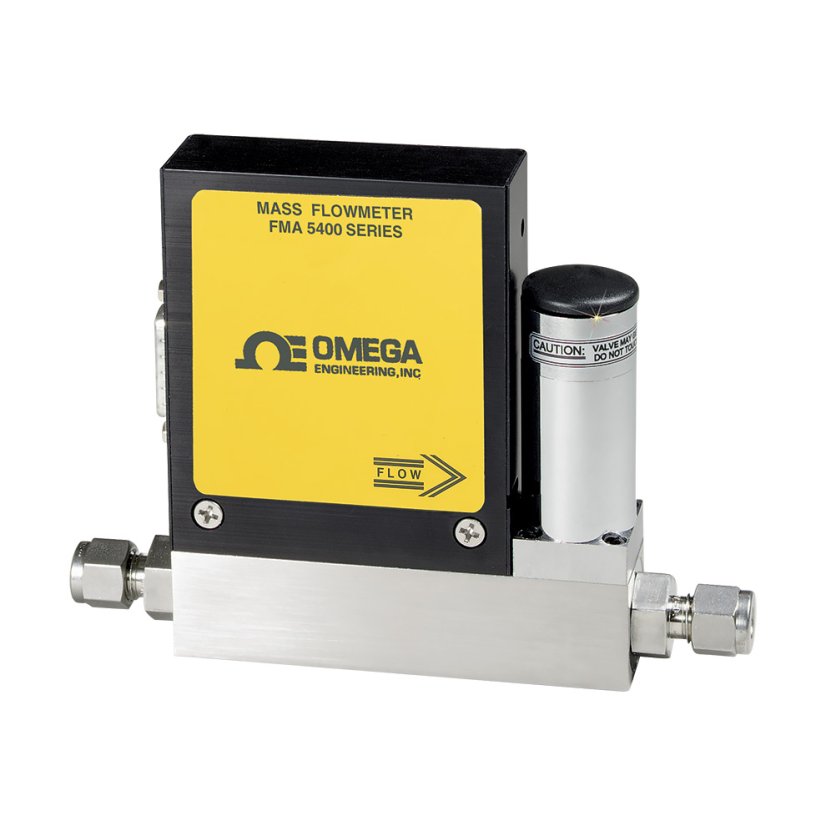

Elektronické hmotnostní regulátory průtoku plynu řady FMA5400A / 5500A zajišťují řízení průtoku široké škály plynů od 0-10 ml/min do 100 l/min. FMA5400A / 5500A využívá přenos tepla vyhřívanou trubicí k měření průtoku plynu a poskytuje měření přímého hmotnostního průtoku, aniž by bylo nutné kompenzovat kolísání teploty nebo tlaku plynu (v uvedených mezích). Jsou k dispozici v ekonomické konstrukci z hliníku a mosazi pro běžné použití a v konstrukci z nerezi typu 316 pro aplikace vyžadující vyšší odolnost proti korozi. Řada FMA5400A bez integrovaného displeje je dodávána s analogovým výstupem 0-5 Vdc a výstupem 4 až 20 mA pro dálkové monitorování; řada FMA5500A má integrovaný 3 a 1/2 místný displej a analogový výstup. Displej je pro pohodlné sledování výklopný o více než 90 stupňů. Displej je kalibrován standardně pro čtení hodnot přímo v ml/min nebo l/min pro dusík (jiné kalibrace plynu jsou k dispozici na objednávku, kontaktujte nás).
Regulátory hmotnostního průtoku FMA5400A / 5500A jsou vybaveny vestavěným elektromagnetickým ventilem (který je v klidovém stavu uzavřen) pro udržení konstantního průtoku bez ohledu na změny vstupního nebo výstupního tlaku. Žádaná hodnota je ovládána buď lokálně potenciometrem přístupným přes okýnko v pouzdře, nebo dálkově analogovým signálem 0-5 Vdc nebo 4-20 mA (volitelné). Série FMA5400A / 5500A využívá napájení 12 až 26 Vdc při maximálním proudu 800 mA. Vhodné napájení poskytuje zdroj FMA545PW. Napájení 12 až 15 Vdc při maximu 800 mA jen pro velikosti 43,44 a 45. Model FMA545C, který se dodává samostatně poskytuje odpovídající 15 kolíkový konektor „D“ a stíněný kabel pro přístup k analogovým výstupním signálům a připojení napájecího vstupu. Displej LCD dodávaný se sérií FMA5500A je připojen ke spodní elektronice pomocí modulární zástrčky. Displej LCD lze doplnit zakoupením sestavy dálkového kabelu FMA18RC - pak si můžete sestavit vlastní sestavu pro montáž LCD.
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
SPECIFIKACE:
Accuracy: For units with full range less than 100 SLM ±1% FS, including linearity over 15 to 25°C (59 to 77°F) and
0.7 to 4.2 kg/cm² (10 to 60 psia). For units ≥ 100 SLM Full Range: ±1.5% FS, including linearity over 15 to 25°C (59 to 77°F) and 0.7 to 4.2 kg/cm² (10 to 60 psia) from 20 to 100% of range; ±3% FS from 0 to 20% of range.
Repeatability: ±0.5% of full scale
Temp Coefficient: 0.15% FS/°C
Pressure Coefficient: 0.01% FS per psi (0.07 bar)
Maximum Pressure Drop: 50 psid
Response Time: 5 seconds to within ±2% of set flow rate over 25 to 100% FS
Max Gas Pressure: 70 kg/cm2 gage (1000 psig)(For units up to 100 SLM); 35 kg/cm2 gage (500 psig); 1.76 kg/cm (25 psig) optimum
Gas and Ambient Temp: 5 to 50°C (41 to 122°F)
Leak Integrity: 1 x 10-7 cc/sec of He max to outside environment
Materials in Fluid Contact:
Aluminum Models: Anodized aluminum, 316 SS, brass and FKM O-rings
Stainless Steel Models: 316 SS and FKM O-rings
Output Signal:
Linear 0 to 5 Vdc: 1000 Ω minimum load
4 to 20 mA: 50 to 500 Ω loop resistance, ±20 mV max noise
Transducer Power: 12 to 26 Vdc @ 800 mA standard Turndown Ratio: 40:1
Shipping Weight: 1.8 kg (4 lb)
Compliance: EN55011 class 1, class B; EN50082-1
Attitude Sensitivity: With horizontal flow path, no shift in calibration up to +20 degree pitch
Gas Relative Humidity: 0 to 70% RH
Min Pressure Drop
l/min | ≤9 | 10-30 | 50 | 60-100 | 200 | 500 | 1000 |
psid | 1.1 | 3.9 | 8 | 18.9 | 10 | 12 | 15 |
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
Co je to hmotnostní průtokoměr a jak funguje?
Tepelný hmotnostní průtokoměr měří průtok hmoty plynu na základě konvekčního přenosu tepla z ohřátého povrchu do proudící tekutiny. Základní součástí tepelného hmotnostního průtokoměru jsou dva teplotní snímače s elektrickým ohřívačem mezi nimi. Ohřívač může vyčnívat do proudu tekutiny nebo může být vně potrubí.
V minulosti se hmotnostní průtok často vypočítával z výstupů objemového průtokoměru a hustoměru. Hustota byla buď přímo měřena, nebo byla vypočtena pomocí výstupů snímačů procesní teploty a tlaku. Tato měření hmotnostního průtoku nebyla příliš přesná...
