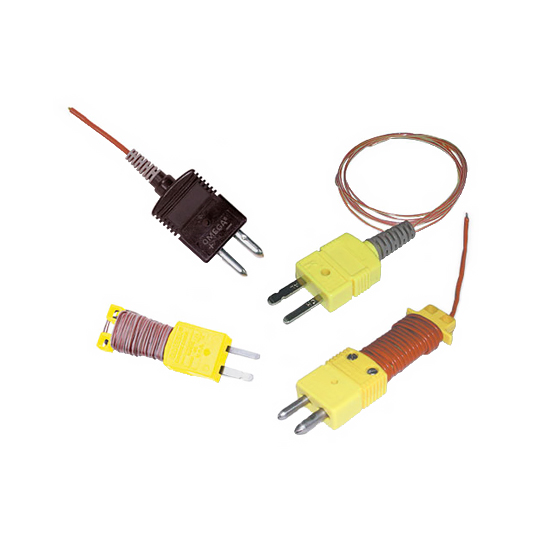

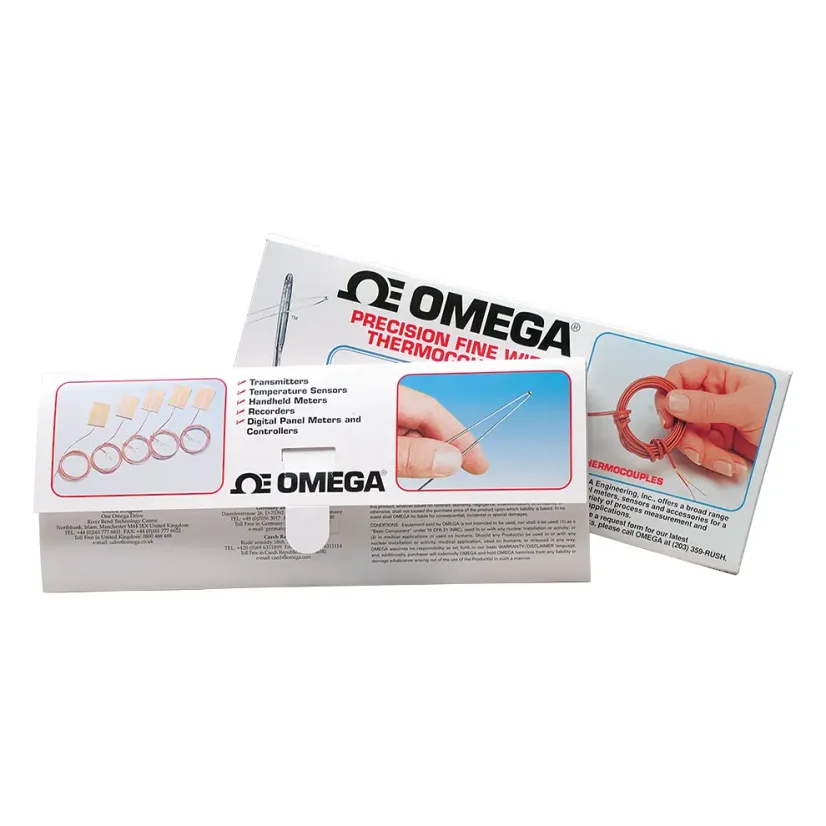

Izolovaný termočlánek s rychlou odezvou a konektorem (balení 5 ks)

Další fotky (4)

Přidat do oblíbených Přidat do porovnání

Rychlá kalibrace

Typ termočlánku

Izolace drátu

Průměr drátu

Délka

Typ konektoru

2 610 Kč bez DPH

balení

Dostupné kalibrace J, K, T a E. Vyrobeno z materiálu se zvýšenou přesností (SLE). Dostupné izolace - PFA, Kapton, skleněné opředení. PFA izolace, max. teplota 260°C. Skleněná izolace, max. teplota 480°C. Kaptonová izolace, max. teplota 315°C. Standardní délky 90 cm a 1,8 m. Nalisovaný miniaturní konektor. Maximální teplota pro tělo konektoru 220°C. Více

Model# (PN): 5LSC_5SRTC Dodací podmínky

Termočlánkové snímače teploty pro široký rozsah teplot. Mnoho různých provedení podle potřeby vaší technologie. Barevné značení teplotních čidel podle normy ANSI nebo IEC.

5LSC série - standardní konektor s cívkou pro namotání

Model	AWG	Průměr mm (in)	Izolace
5LSC-GG-()-20-(*)	20	0.81 (0.032)	skleněná
5LSC-GG-()-24-(*)	24	0.51 (0.020)	skleněná
5LSC-TT-()-20-(*)	20	0.81 (0.030)	PFA
5LSC-TT-()-24-(*)	24	0.51 (0.020)	PFA
5LSC-KK-()-20-(*)	20	0.81 (0.032)	Kapton®
5LSC-KK-()-24-(*)	24	0.51 (0.020)	Kapton®

* specifikujte kalibraci J, K, T nebo E.
** specifikujte délku, vložte “36” pro 90 cm nebo “72” pro 1,8 m

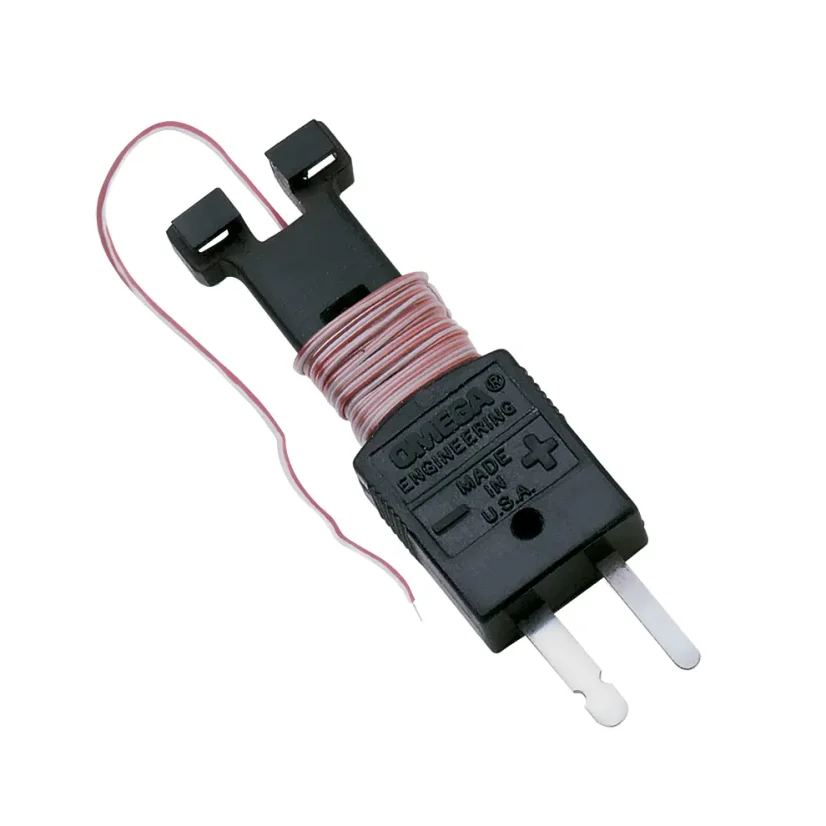

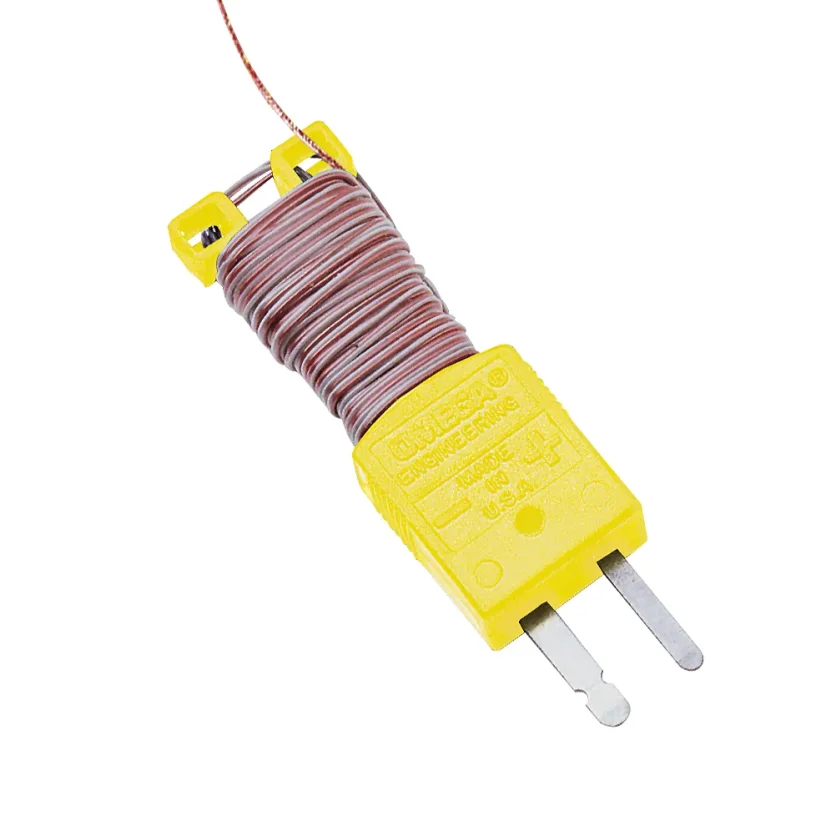

5SC série - mimiaturní konektor s cívkou pro namotání

Model	AWG	Průměr mm (in)	Izolace
5SC-GG-()-30-(*)	30	0.25 (0.010)	skleněná
5SC-TT-()-30-(*)	30	0.25 (0.010)	PFA
5SC-TT-()-36-(*)	36	0.13 (0.005)	PFA
5SC-TT-()-40-(*)	40	0.076 (0.003)	PFA
5SC-KK-()-30-(*)	30	0.25 (0.010)	Kapton®

* specifikujte kalibraci J, K, T nebo E.
** specifikujte délku, vložte “36” pro 90 cm nebo “72” pro 1,8 m

5LRTC série - standardní konektor (kulaté piny)

Model	AWG	Průměr mm (in)	Izolace
5LRTC-GG-()-20-(*)	20	0.81 (0.032)	skleněná
5LRTC-GG-()-24-(*)	24	0.51 (0.020)	skleněná
5LRTC-TT-()-20-(*)	20	0.81 (0.030)	PFA
5LRTC-TT-()-24-(*)	24	0.51 (0.020)	PFA
5LRTC-KK-()-20-(*)	20	0.81 (0.032)	Kapton®
5LRTC-KK-()-24-(*)	24	0.51 (0.020)	Kapton®

* specifikujte kalibraci J, K, T nebo E.
** specifikujte délku, vložte “36” pro 90 cm nebo “72” pro 1,8 m

5SRTC série - miniaturní konektor (ploché piny)

Model	AWG	Průměr mm (in)	Izolace
5SRTC-GG-()-20-(*)	20	0.81 (0.032)	skleněná
5SRTC-GG-()-24-(*)	24	0.51 (0.020)	skleněná
5SRTC-GG-()-30-(*)	30	0.25 (0.010)	skleněná
5SRTC-TT-()-20-(*)	20	0.81 (0.032)	PFA
5SRTC-TT-()-24-(*)	24	0.51 (0.020)	PFA
5SRTC-TT-()-30-(*)	30	0.25 (0.010)	PFA
5SRTC-TT-()-36-(*)	36	0.13 (0.005)	PFA
5SRTC-TT-()-40-(*)	40	0.076 (0.003)	PFA
5SRTC-KK-()-20-(*)	20	0.81 (0.032)	Kapton®
5SRTC-KK-()-24-(*)	24	0.51 (0.020)	Kapton®
5SRTC-KK-()-30-(*)	30	0.25 (0.010)	Kapton®

* specifikujte kalibraci J, K, T nebo E.
** specifikujte délku, vložte “36” pro 90 cm nebo “72” pro 1,8 m

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Ke stažení

5LSC_5SRTC_spec_sheet.pdf (pdf, 474.8 kB)

Barevne_znaceni_ANSI_IEC.pdf (pdf, 82.2 kB)

Co je termočlánek / Termoelektrický snímač teploty?

Termočlánek je nejběžnější snímač pro měření teploty. Tento snímač tvoří dva rozdílné dráty, které jsou na jednom konci spojené a na druhém konci připojené k termočlánkovému měřiči teploty nebo jinému obdobnému přístroji. Je-li termočlánek správně konfigurován, poskytuje teplotní měření v širokém rozsahu teplot.

Je také všeobecně známý pro svou všestrannost a víceúčelovost. Jako snímač teploty se běžně používá v širokém spektru aplikací...

Jak se měří teplota? Výběr vhodného snímače

Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače Pt100 a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.

Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...

Co je to termočlánek K?

Termočlánek typu K můžeme chápat jako jakýkoliv teplotní snímač jehož větve jsou tvořeny vodičem ze slitiny nikl-chrom (Chromel) a nikl-hliník (Alumel), který splňuje požadavky na elektrický výstup uvedený v normě pro termočlánek typu K ANSI/ASTM E230 nebo IEC 60584. Může jít o ponorný snímač, povrchový snímač, drátový nebo jiný typ termočlánkového snímače nebo kabelu.

Termočlánky a termočlánkové vedení typu K je typicky označovány 2 různými barvami. Žlutý konektor, záporná větev termočlánku červená a kladná větev termočlánku žlutá podle normy ANSI/ASTM E230 nebo...

Jaké jsou nejčastější aplikace termočlánků?

Termočlánek je nejpoužívanějším snímačem teploty na světě, a to díky kombinaci širokého spektra teplotních rozsahů, odolnosti a nízké ceně. Termočlánky se používají v širokém rozsahu aplikací, od domácích spotřebičů, až po průmyslové procesy, výrobu elektrické energie, monitorování a ovládání pecí, zpracování potravin a výrobu nápojů, snímače v automobilovém průmyslu, letecké motory, rakety, satelity i kosmické lodě.

Je-li třeba zajistit měření teploty pomocí zařízení, které odolává vysokým teplotám, je malé, má rychlou odezvu a odolá vibracím a otřesům, jsou to většinou právě termočlánky, které se využívají...

eBook / Automobilový průmysl

OMEGA má jako dodavatel snímačů a komplexních ASŘ již více jak 50-ti letou zkušenost. Tato skutečnost spolu s kvalitním inženýrským servisem z ní dělá spolehlivého a perspektivního dodavatele pro technologie v automobilovém průmyslu.

Nabízíme nejmodernější snímače a přístrojovou instrumentaci pro automobilový průmysl. S našimi rozsáhlými zkušenostmi a znalostmi průmyslových aplikací a vysoce kvalitními měřicími přístroji, jsme spolehlivou značkou. Naše kompletní řady snímačů jsou každodenně používány v...

Běžné techniky kalibrace termočlánků

Měření teploty je možné provádět mnoha způsoby. Běžně používáme k měření teploty teploměry. Nicméně, pro přesná měření, kde je třeba zaznamenat i malou změnu teploty, používáme pokročilé formy měřicích zařízení a jednou z nich jsou termočlánky. Termočlánky jsou měřicí zařízení, která dokážou rozlišit i velmi malé změny teploty. Proto jsou široce používány v aplikacích, kde je přesnost a ekonomika provozu nanejvýš důležitá.

Nicméně, jako u každého měřicího zařízení, přesnost termočlánků se časem při neustálém používání zhorší. V tomto okamžiku potřebuje termočlánek rekalibraci...
