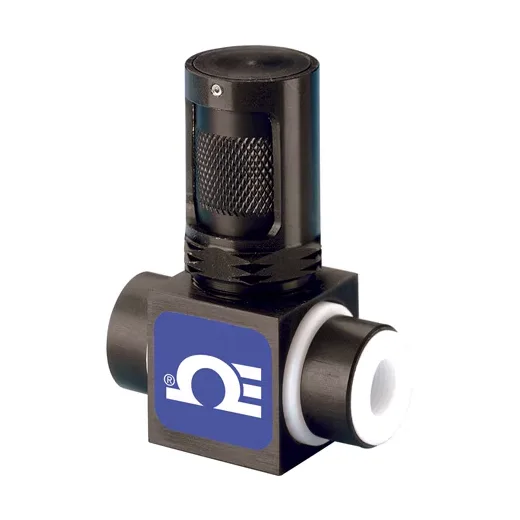

Jehlový ventil (PTFE)

Kompaktní a spolehlivé jehlové ventily z materiálu PTFE série FVLT100 jsou navrženy pro laboratorní a průmyslové aplikace k regulaci korozivních plynů a kapalin nebo pro provozy s vysokou čistotou. Mohou být také použity jako uzavírací ventily.

Konstrukčně tuhé kovové skořepiny vyztužují tělesa ventilů z teflonu (PTFE). Média přicházejí do styku pouze s materiály PTFE a CTFE. Těla ventilů jsou vyrobeny z eloxovaného hliníku nebo nerezové oceli typu 316 a pouzdra jsou vyrobena z pokovené mosazi nebo nerezové oceli typu 316. U aplikací kde existují vnější korozivní podmínky se doporučuje nerezová ocel. Jehly ventilů jsou vyrobeny z tuhého CTFE, aby se minimalizovalo nežádoucí „tečení“ materiálu běžně spojené s PTFE.

Ventily série FVLT100 jsou navrženy pro relativně vysoké rozsahy průtoku, přičemž stále fungují dobře i při nízkých průtocích. Jednoduchost konstrukce, kdy ventil tvoří jen sedm součástí (včetně jediného PTFE o-kroužku), zajišťuje spolehlivost a minimalizuje zdroje netěsností. Demontáž ventilu za účelem čištění a údržby trvá několik sekund. O-kroužek z PTFE je radiálně stlačen a díky této jedinečné konstrukční vlastnosti lze stupeň stlačení nastavit bez demontáže utažením šestihranného pouzdra.

Dávkovací ventily řady FVLT110 jsou vyrobeny z materiálů PTFE a PCTFE. Vnější části, které nejsou v kontaktu s médiem, jsou vyrobeny z eloxovaného hliníku.

Ventily jsou nabízeny ve třech překrývajících se rozsazích průtoku. Bezpečnostní provedení zabraňuje nadměrnému utažení a usnadňuje regulaci a jemné dávkování. Ventily řady FVLT110 jsou ideální při regulaci průtoku korozivních plynů a kapalin. Mohou být použity v tlakovém nebo nekritickém vakuovém provozu a slouží také jako uzavírací ventily.

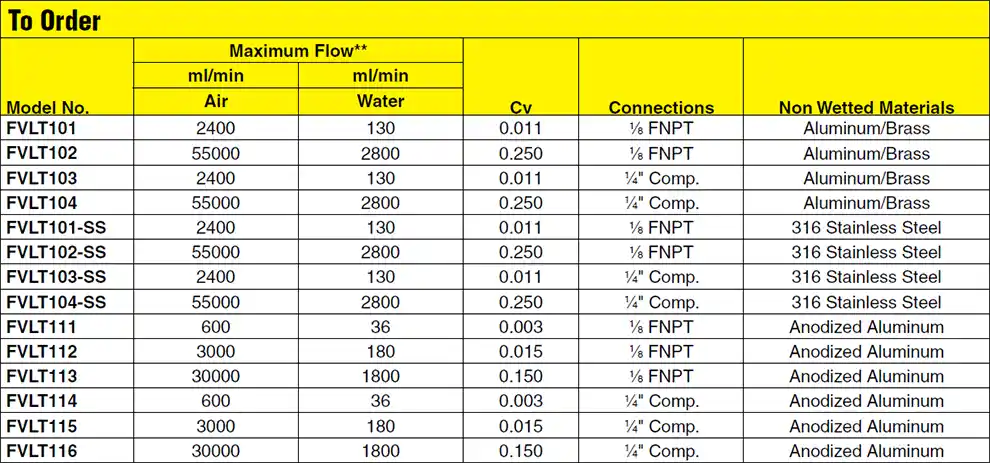

** Uvedené průtoky jsou založeny na vstupním tlaku 10 psig (69 kPa) a otevřeném výstupu (atmosférický tlak).

SPECIFIKACE:

Maximální tlak: 75 psig (517 kPa)
Maximální teplota: 65°C
Velikost otvoru: 3,175 mm (průměr)
Materiály konstrukce
V kontaktu s médiem:
Tělo a O-kroužek: PTFE
Jehla ventilu: CTFE
Bez kontaktu s médiem:
FVLT100: tělo – hliník (eloxovaný) nebo nerezová ocel 316
Pouzdro: pokovená mosaz nebo nerezová ocel 316
FVLT110: hliník (eloxovaný)
Počet otočení do úplného otevření:
FVLT100: 6; FVLT110: 8

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
