Vysoká odolnost. Snadná montáž. Pro konektory typu SMP a NMP. Snadný přístup ke svorkám. Možnost barevného značení podle IEC nebo ANSI. K dispozici jsou záslepky a popisovací štítky (nutno objednat zvlášť). Více

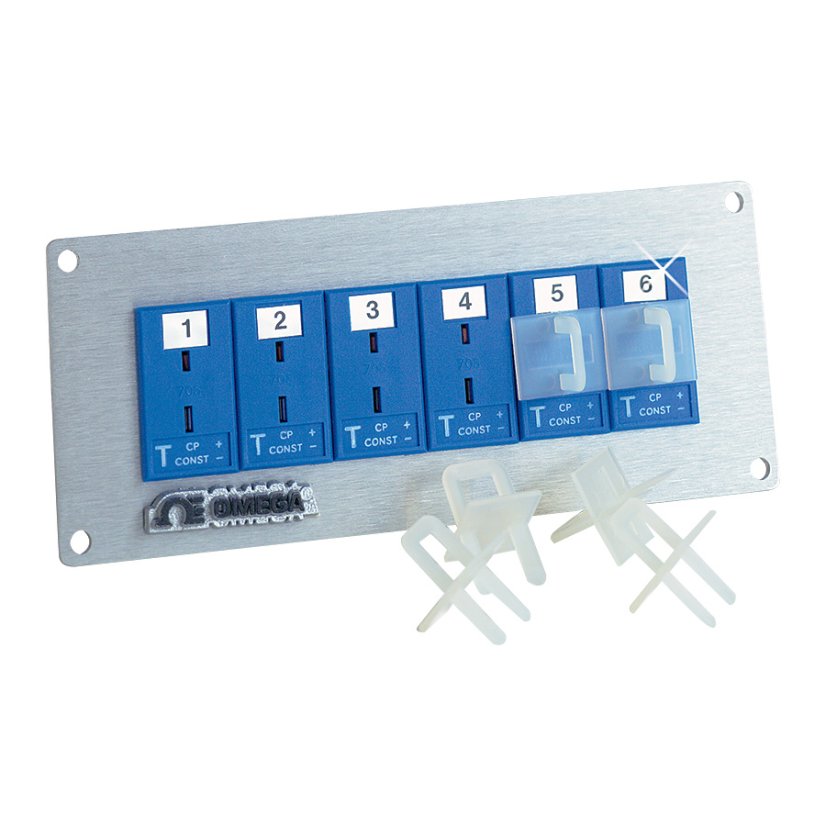

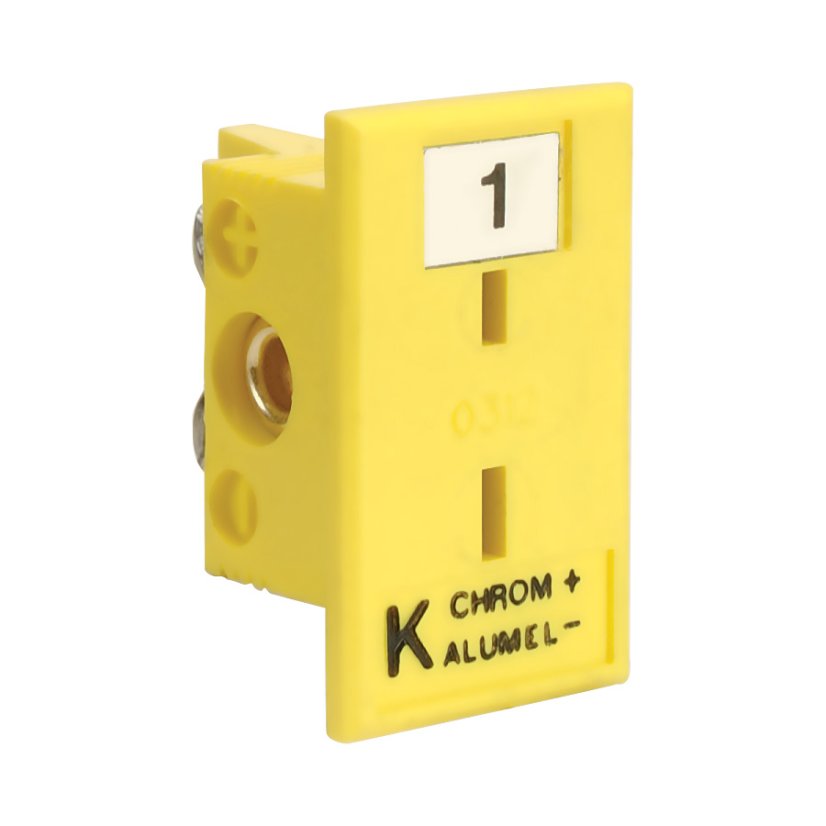

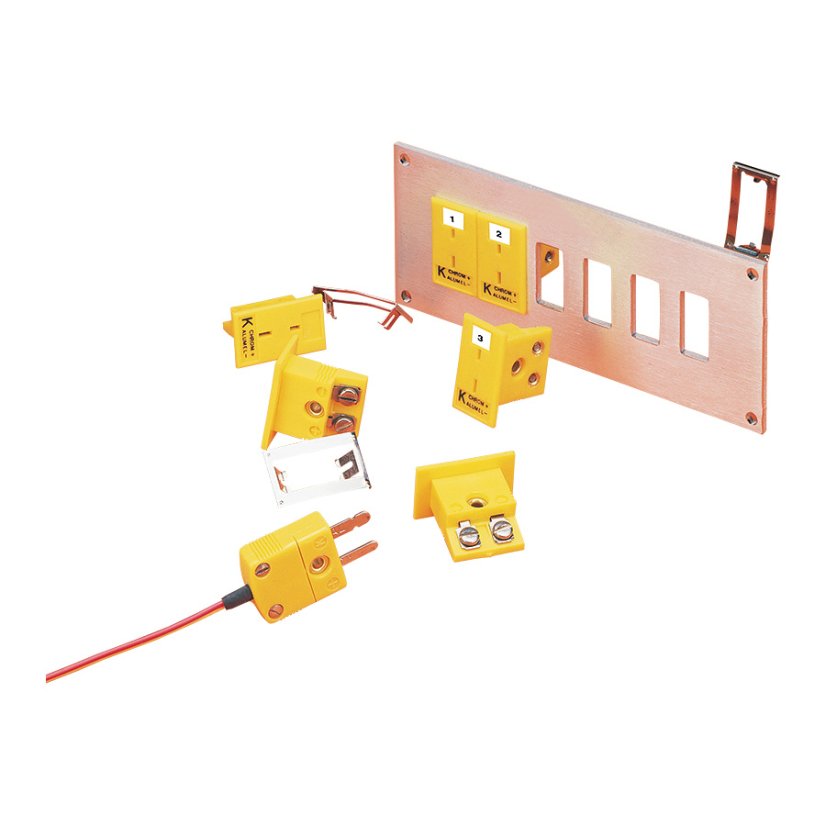

Miniaturní termočlánkové panelové zásuvky série MPJ zabírají pouze poloviční plochu ve srovnání se standardními. Montáž se snadno provede nasunutím konektoru do obdélníkového výřezu v panelu a nasazením záskočné pojistky. Díky šikmo umístěným svorkám lze provést připojení vodičů i po zasazení konektoru do panelu.
Konektory jsou určeny i pro použití s Pt100 a termistory, vyberte nekompenzovaný typ U.
Montážní rozměry:
Požadovaný výřez: 8,1 x 16,7 mm
Horizontální středy: 14,3 mm
Minimální vertikální střed (řádek po řádku): 23,8 mm
Standardní dodávka je ANSI provedení, pokud chcete objednat IEC provedení, uveďte prosím do poznámky.
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Jak se měří teplota? Výběr vhodného snímače
Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače Pt100 a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.
Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...
