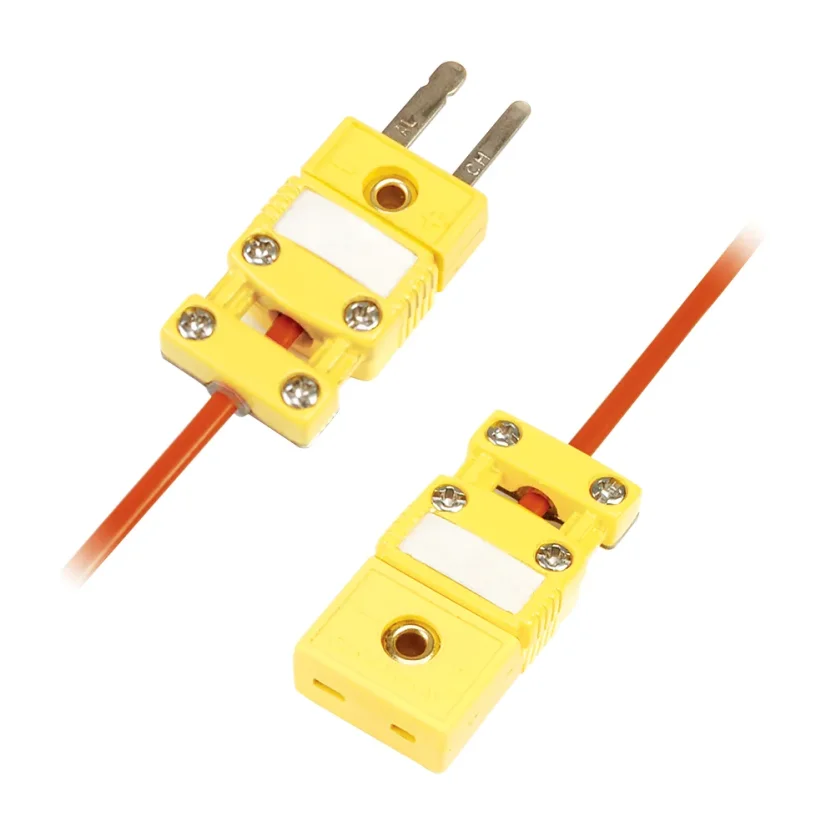

Miniaturní termočlánkový konektor s úchytkou kabelu


Miniaturní konektor zásuvka nebo zástrčka. Vestavěná krytka a úchytka kabelu. Nové úsporné zapojení. Rychlé a snadné připojení. Možnost barevného značení podle IEC nebo ANSI. Lze připojovat široký rozsah průměrů drátů. Kontaktní podložky pro rychlé připojení konců vodičů. Popisné okénko pro označení snímače. Šroubky jsou kryté a zajištěné proti vypadnutí. Více
Termočlánkové konektory SMPW od Omegy jsou miniaturní, dvoupólové konektory s plochými piny, konstruované pro spojování termočlánkových drátů nebo instrumentace snímače teploty s regulátorem teploty nebo s panelem procesní automatizace s lidskou kontrolou a obsluhou (HMI). Jsou slučitelné s jinými dvoupólovými konektory obdobné miniaturní velikosti s nožovými kontakty nebo dutinkami a to jak se zásuvkou tak i zástrčkou.
Konektory jsou určeny i pro použití s Pt100 a termistory, vyberte nekompenzovaný typ U.
Termočlánkové konektorové zástrčky/zásuvky jsou barevně značeny dle normy a kompenzovány termočlánkovými slitinami. Používají se následující typy: typ K (-Al +CH), typ J (-CO +IR), typ T (-CO +CP), typ E (-CO +CH), typ N (-NN +NP), typ R/S (-11 +CP), typ C (-CNX +CPX) a nekompenzovaný typ U (-CP +CP). Konektory jsou k dispozici s barevným značením podle ANSI, ASTM a IEC.

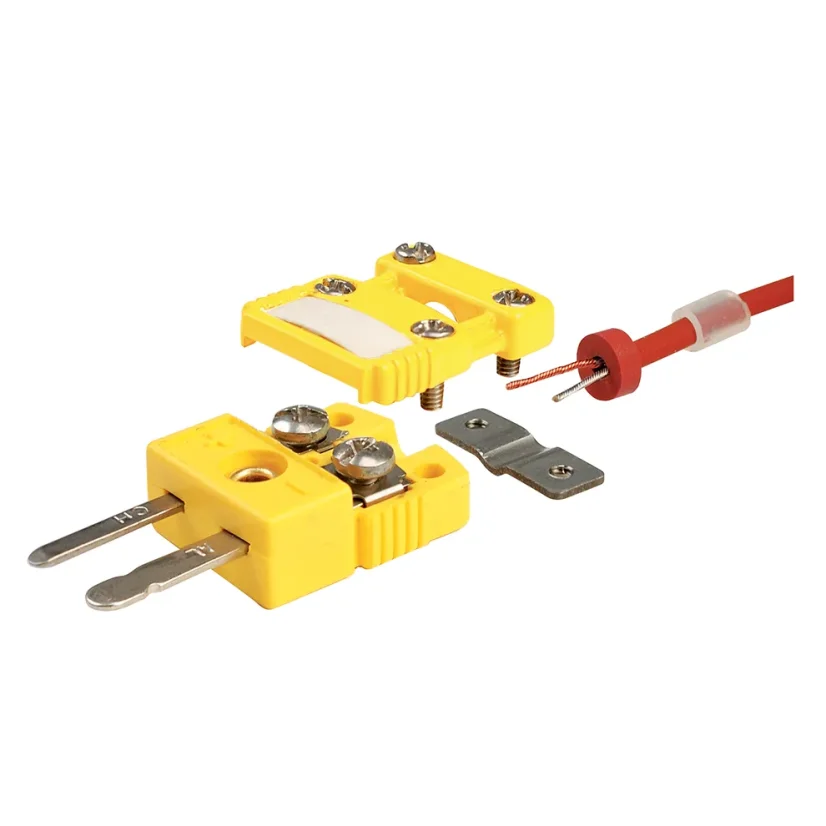

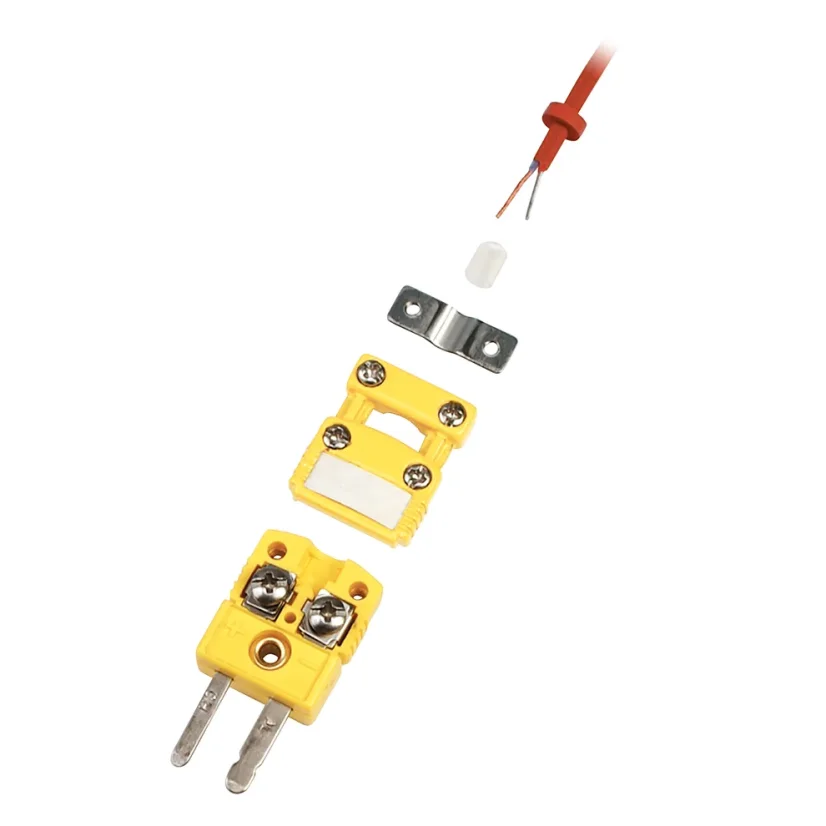

Poslední konstrukce termočlánkového konektoru OSTW-CC je ideální pro rychlé a snadné připojení termočlánkového kabelu nebo termočlánkového drátu pomocí sestavy kabelové příchytky. Víčko/úchytka obsahují čtyři šroubky zajištěné proti vypadnutí a tím je vyloučena jejich ztráta tak typická u tradiční kovové kabelové úchytky. Součástí jsou kovová zadní úchytka, kabelová průchodka s profilem proti vytržení.
Standardní dodávka je ANSI provedení, pokud chcete objednat IEC provedení, uveďte prosím do poznámky.
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Jak se měří teplota? Výběr vhodného snímače
Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.
Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...

eBook / Automobilový průmysl
OMEGA má jako dodavatel snímačů a komplexních ASŘ již více jak 50-ti letou zkušenost. Tato skutečnost spolu s kvalitním inženýrským servisem z ní dělá spolehlivého a perspektivního dodavatele pro technologie v automobilovém průmyslu.
Nabízíme nejmodernější snímače a přístrojovou instrumentaci pro automobilový průmysl. S našimi rozsáhlými zkušenostmi a znalostmi průmyslových aplikací a vysoce kvalitními měřicími přístroji, jsme spolehlivou značkou. Naše kompletní řady snímačů jsou každodenně používány v...
