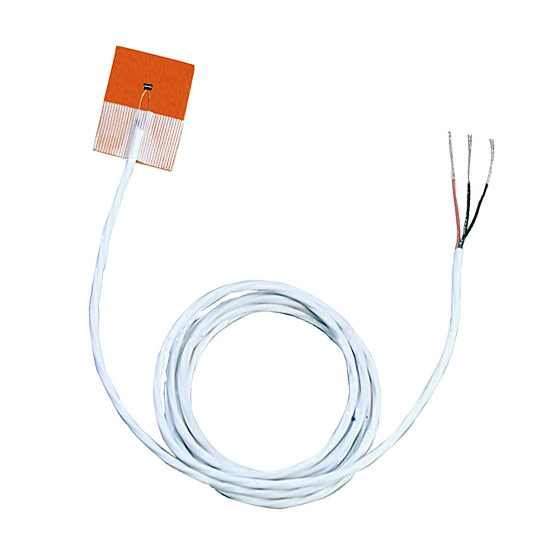

Nalepovací povrchový odporový teploměr Pt100 s rychlou odezvou (třída A)

Přidat do oblíbených Přidat do porovnání

Izolace drátu

Typ ukončení

Délka přívodu

Počet vodičů

od 3 080 Kč bez DPH

Pt100 třídy přesnosti A DIN (±0,06 Ω nebo ±0,15°C při 0°C). Snadná instalace pomocí samolepící podložky na silikonové bázi dimenzované do 260°C. Opakovaně použitelné. Teplotní rozsah Pt100 -73°C až 260°C kontinuálně, 290°C krátkodobě při instalaci s tmely OMEGABOND Air Set. Volitelná konfigurace 4 vodičů. Možnost zákaznické délky. Další provedení Pt100 k dispozici na vyžádání. Opletení z nerezové oceli pro snížení elektrického šumu Pt100 a ochrany přívodního vodiče před poškozením otěrem je také k dispozici. Více

Model# (PN): SA1-RTD_series Dodací podmínky

Odporový snímač teploty Pt100 model SA1-RTD pro povrchovou montáž se instaluje na ploché nebo zakřivené povrchy a poskytuje přesnost měření třídy A pro kritické aplikace monitorování teploty. Tenkovrstvý platinový odporový snímač teploty Pt100 na základně 2 x 2 x 0,8 mm je standradně dodávaný s odizolovanými 3 vodičovými přívodními vodiči (volitelně s konektorem) a lze jej přizpůsobit pro použití v široké řadě aplikací. Snímač Pt100 lze snadno připevnit pomocí samolepicí podložky nebo trvale umístit do místa měření pomocí vysokoteplotních tmelů série OMEGABOND™.

Použijte Pt100 snímač SA1-RTD k monitorování teploty čipů, chladičů a okolního prostředí v elektronických zařízeních, pro kontrolu teploty potrubí, pro monitorování tepla jádra motoru nebo transformátoru a další kontrolní aplikace, ve kterých je třeba monitorovat nebo řídit teplotu povrchu nebo teplotního gradientu.

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Ke stažení

SA1-RTD_spec_sheet.pdf (pdf, 264.1 kB)

SA1-RTD_en_manual.pdf (pdf, 132.4 kB)

Odporový teploměr Pt100 vs Termočlánek

Není praktické srovnávat odporové teploměry (Pt100 a další) a termočlánky obecně. Pokud však porovnáme jejich výkon z hlediska konkrétních kritérií, zjistíme, který typ snímače teploty je pro konkrétní aplikace nejvhodnější. Termočlánky jsou nejlepší pro práci při vysokých teplotách. Nové výrobní techniky zlepšily teplotní rozsah měření u odporových teploměrů, ale více než 90 % odporových teploměrů je navrženo pro teploty pod 400 °C.

Naproti tomu některé termočlánky lze použít až pro teploty do 2500°C. Termočlánky jsou obecně levnější než odporové teploměry...

Příběh vzniku odporového teploměru / Pt100

Ve stejném roce (1821), kdy Thomas Seebeck učinil svůj objev o termoelektrice (Seebeckův jev, viz termočlánky), Sir Humphrey Davy oznámil, že měrný odpor kovů vykazuje výraznou teplotní závislost. O padesát let později Sir William Siemens nabídl využití platiny jako snímacího prvku v odporovém teploměru. Jeho volba se ukázala jako nejprozíravější, protože platina se používá dodnes jako primární snímací prvek ve všech vysoce přesných odporových teploměrech, jako jsou Pt100, Pt1000 atd.

Platinový odporový teplotní snímač neboli odporový teploměr Pt100 se dnes ve skutečnosti používá jako interpolační standard z bodu varu kyslíku (-182,96°C) do bodu tání antimonu (630,74°C)...

Co je to odporový snímač teploty / Pt100?

Odporový teplotní snímač je odporový teploměr, teplotní senzor, který mění hodnotu odporu při změně teploty. Nejběžnějším příkladem odporového teploměru je Pt100. Odporové teploměry se již mnoho let využívají k měření teploty v laboratorních a také v průmyslových aplikacích. Teploměry Pt100 si vybudovaly reputaci pro vysokou přesnost, opakovatelnost a stabilitu.

Většina snímacích prvků odporových teploměrů Pt100 se skládá z jemného drátu omotaného kolem keramického nebo skleněného jádra. Snímač je obvykle dosti křehký, proto je často umístěn uvnitř...
