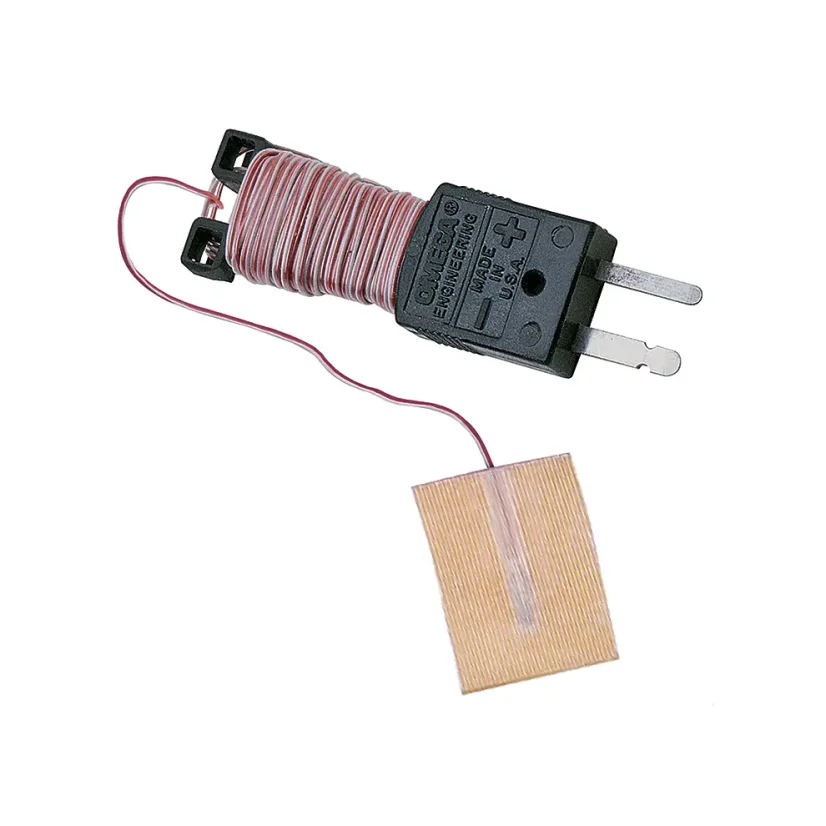

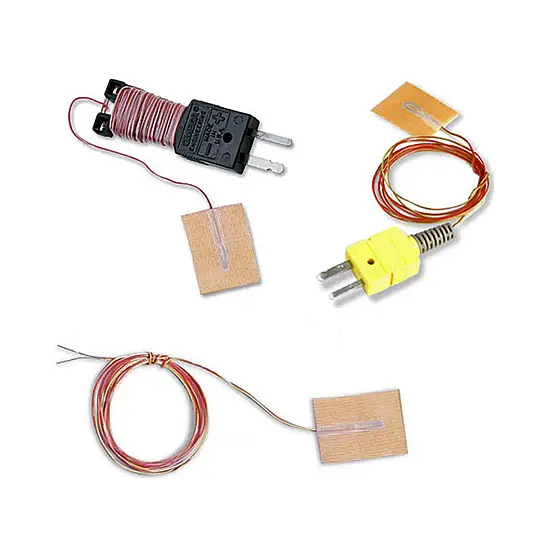

Nalepovací termočlánek s rychlou odezvou (balení 5 ks)
![OMEGA Engineering OMEGA Engineering](https://jakar.s18.cdn-upgates.com/_cache/c/4/c4f9e5de949e325e6d72d19f542f0136-logo-omega.png)
Zvýšená přesnost měření. Patentovaná cívka pro namotání na konektor. Se samolepící podložkou pro snadnou instalaci. Odezva je kratší než 0,3 vteřiny. 1, 2 nebo 3 m dlouhý vývod s teflonovou izolací. Dlouhodobá pracovní teplota 175 °C. Dodávají se typy J, K, T a E. Více
Model# (PN): SA1 Dodací podmínky
Nalepovací termočlánky OMEGA jsou vyvinuty pro rychlá měření povrchové teploty. Tyto termočlánky jsou vyrobeny z termočlánkových drátů průměru 0,254 mm s teflonovou izolací, s plochým spojem (svarem) chráněným vysokoteplotním polymerem vyztuženým skelnými vlákny pro dobrou tepelnou vodivost a rychlou odezvu. Pro snadnou instalaci mají tyto sondy samolepicí plochu a není tedy třeba žádný epoxid ani tmel.
SPECIFIKACE:
Kalibrace: J (Iron-Constantan), K (CHROMEGA™-ALOMEGA™), T (Copper Constantan), E (CHROMEGA™-Constantan)
Samolepící vrstva: silicon based cement
Maximální teplota: 175°C trvale
Minimální teplota: -60°C trvale
Rozměry měřícího konce: 25 x 19 x 0.3 mm
Laminace: vysokoteplotní polymer s vyztuženými polymerovými vrstami skelnými vlánky
Dráty: průměr 0.25 mm s teflonovou PFA izolací
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
![Co je termočlánek / Termoelektrický snímač teploty?](https://jakar.s18.cdn-upgates.com/_cache/6/c/6cea34169a2d84fa572eb0862a2cc714-termoclanky.jpg)
Co je termočlánek / Termoelektrický snímač teploty?
Termočlánek je nejběžnější snímač pro měření teploty. Tento snímač tvoří dva rozdílné dráty, které jsou na jednom konci spojené a na druhém konci připojené k termočlánkovému měřiči teploty nebo jinému obdobnému přístroji. Je-li termočlánek správně konfigurován, poskytuje teplotní měření v širokém rozsahu teplot.
Je také všeobecně známý pro svou všestrannost a víceúčelovost. Jako snímač teploty se běžně používá v širokém spektru aplikací...
![Jak se měří teplota? Výběr vhodného snímače](https://jakar.s18.cdn-upgates.com/_cache/2/2/22db950a836b2d3be8a4bf78eba7d0d9-teplota.jpg)
Jak se měří teplota? Výběr vhodného snímače
Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače Pt100 a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.
Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...
![Co je to termočlánek K?](https://jakar.s18.cdn-upgates.com/_cache/8/8/88e3e9256be63f2e798202eeb23352b3-termoclanek-k.jpg)
Co je to termočlánek K?
Termočlánek typu K můžeme chápat jako jakýkoliv teplotní snímač jehož větve jsou tvořeny vodičem ze slitiny nikl-chrom (Chromel) a nikl-hliník (Alumel), který splňuje požadavky na elektrický výstup uvedený v normě pro termočlánek typu K ANSI/ASTM E230 nebo IEC 60584. Může jít o ponorný snímač, povrchový snímač, drátový nebo jiný typ termočlánkového snímače nebo kabelu.
Termočlánky a termočlánkové vedení typu K je typicky označovány 2 různými barvami. Žlutý konektor, záporná větev termočlánku červená a kladná větev termočlánku žlutá podle normy ANSI/ASTM E230 nebo...
![Jaké jsou nejčastější aplikace termočlánků?](https://jakar.s18.cdn-upgates.com/_cache/0/3/0366daa0551f4c3b2bc70535f8dc9aec-thermocouples-applications.jpg)
Jaké jsou nejčastější aplikace termočlánků?
Termočlánek je nejpoužívanějším snímačem teploty na světě, a to díky kombinaci širokého spektra teplotních rozsahů, odolnosti a nízké ceně. Termočlánky se používají v širokém rozsahu aplikací, od domácích spotřebičů, až po průmyslové procesy, výrobu elektrické energie, monitorování a ovládání pecí, zpracování potravin a výrobu nápojů, snímače v automobilovém průmyslu, letecké motory, rakety, satelity i kosmické lodě.
Je-li třeba zajistit měření teploty pomocí zařízení, které odolává vysokým teplotám, je malé, má rychlou odezvu a odolá vibracím a otřesům, jsou to většinou právě termočlánky, které se využívají...
![eBook / Automobilový průmysl](https://jakar.s18.cdn-upgates.com/_cache/f/1/f183516060ac43f0026696cd9a05b446-automotive.jpg)
eBook / Automobilový průmysl
OMEGA má jako dodavatel snímačů a komplexních ASŘ již více jak 50-ti letou zkušenost. Tato skutečnost spolu s kvalitním inženýrským servisem z ní dělá spolehlivého a perspektivního dodavatele pro technologie v automobilovém průmyslu.
Nabízíme nejmodernější snímače a přístrojovou instrumentaci pro automobilový průmysl. S našimi rozsáhlými zkušenostmi a znalostmi průmyslových aplikací a vysoce kvalitními měřicími přístroji, jsme spolehlivou značkou. Naše kompletní řady snímačů jsou každodenně používány v...
![Běžné techniky kalibrace termočlánků](https://jakar.s18.cdn-upgates.com/_cache/c/c/cc10faf0369a945770e3e856d04085e6-tc-calibration.webp)
Běžné techniky kalibrace termočlánků
Měření teploty je možné provádět mnoha způsoby. Běžně používáme k měření teploty teploměry. Nicméně, pro přesná měření, kde je třeba zaznamenat i malou změnu teploty, používáme pokročilé formy měřicích zařízení a jednou z nich jsou termočlánky. Termočlánky jsou měřicí zařízení, která dokážou rozlišit i velmi malé změny teploty. Proto jsou široce používány v aplikacích, kde je přesnost a ekonomika provozu nanejvýš důležitá.
Nicméně, jako u každého měřicího zařízení, přesnost termočlánků se časem při neustálém používání zhorší. V tomto okamžiku potřebuje termočlánek rekalibraci...
