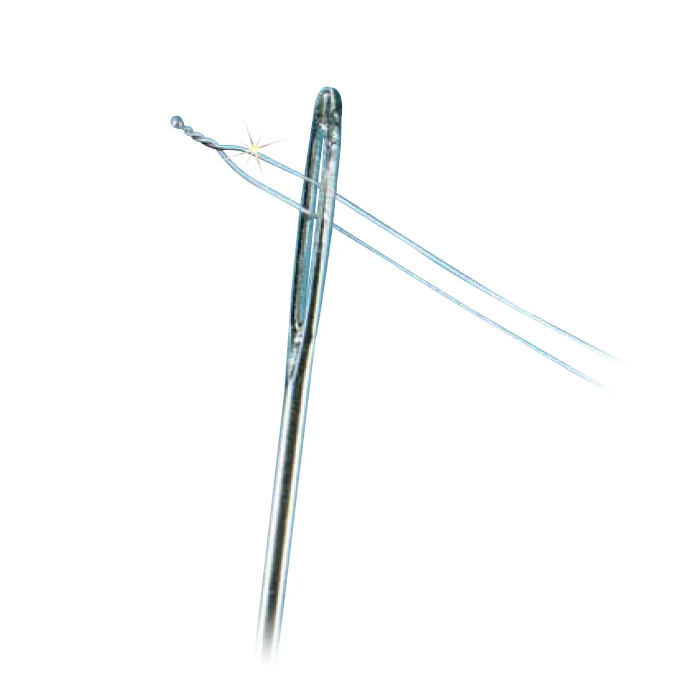

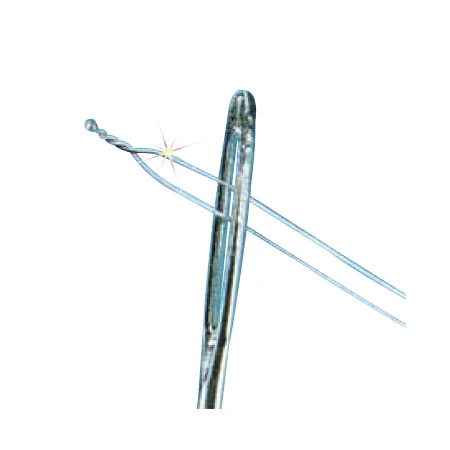

Neizolovaný mikro termočlánek Wolfram-Rhenium až do 2760°C

Další fotky (2)

Přidat do oblíbených Přidat do porovnání

Novinka Rychlá kalibrace

Typ termočlánku

Průměr drátu

Délka přívodu

Kalibrace termočlánku (akreditovaně, 100-1100°C)

Kalibrace termočlánku

Uveďte body pro kalibraci, adresu pro kalibrační list...

od 2 040 Kč bez DPH

Velmi široký teplotní rozsah do 2325°C a krátkodobě až do 2760°C. Průměry drátů už od 0,076 mm. Termočlánky typu D a typu C. Termočlánky standardně dodávány v délce 300 mm, k dispozici jsou i jiné délky. Více

Model# (PN): T5R_T3R Dodací podmínky

Termočlánky Wolfram-Rhenium byly vyvinuty tak, aby splňovaly požadavky na měření ultravysokých teplot v rozsahu až do 2760°C. OMEGA™ nabízí dva široce používané typy termočlánků z materiálu Wolfram-Rhenium:

Wolfram-5% Rhenium versus Wolfram-26% Rhenium: Typ C
Wolfram-3% Rhenium versus Wolfram-25% Rhenium: Typ D

Průměrné EMF W-3% Re/W-25% Re je o něco vyšší než u W-5% Re/W-26% Re. Tažnost W-3% Re je přibližně stejná jako u W-5%Re, ale lepší než u nelegovaného wolframu.

Oba typy termočlánků lze použít do 2760°C v atmosféře vodíku nebo inertního plynu a ve vakuu. Za oxidačních podmínek rychle podléhají rozkladu a neměly by se používat ve vzduchu nebo v atmosféře obsahující kyslík.

Termočlánky OMEGA™ Wolfram-Rhenium se standardně dodávají v délkách 300 mm (smyčka 600 mm). K dispozici jsou i jiné délky, viz konfigurátor. V případě dotazů kontaktujte naše prodejní oddělení.

Teplotní limity a přesnost pro průměry drátu wolfram-rhenium termočlánku

Průměr drátu (mm)	*Teplotní rozsah ()**	Maximální chyba (platí větší)
0.075	0 až 1750°C	±4,5°C ±1%
0.125	0 až 1975°C
0.25 až 0.50	0 až 2325°C

* krátkodobě až do teploty 2760°C

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Kalibrace pro teploty nad 1100°C dle individuální domluvy.

Ke stažení

T5R_T3R_spec_sheet.pdf (pdf, 143.6 kB)

Barevne_znaceni_ANSI_IEC.pdf (pdf, 82.2 kB)
