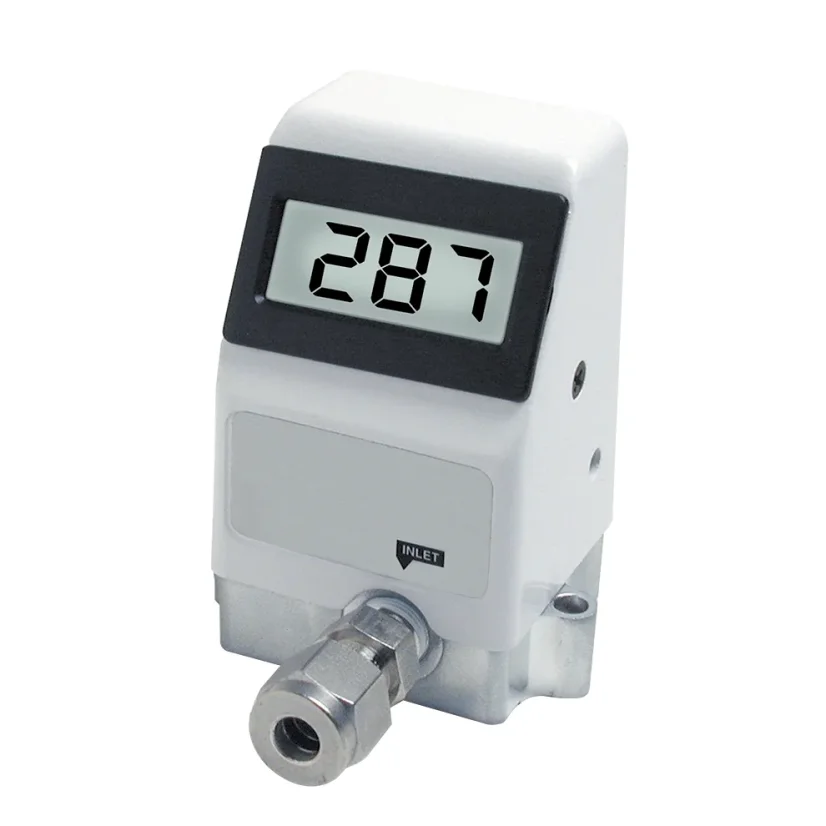

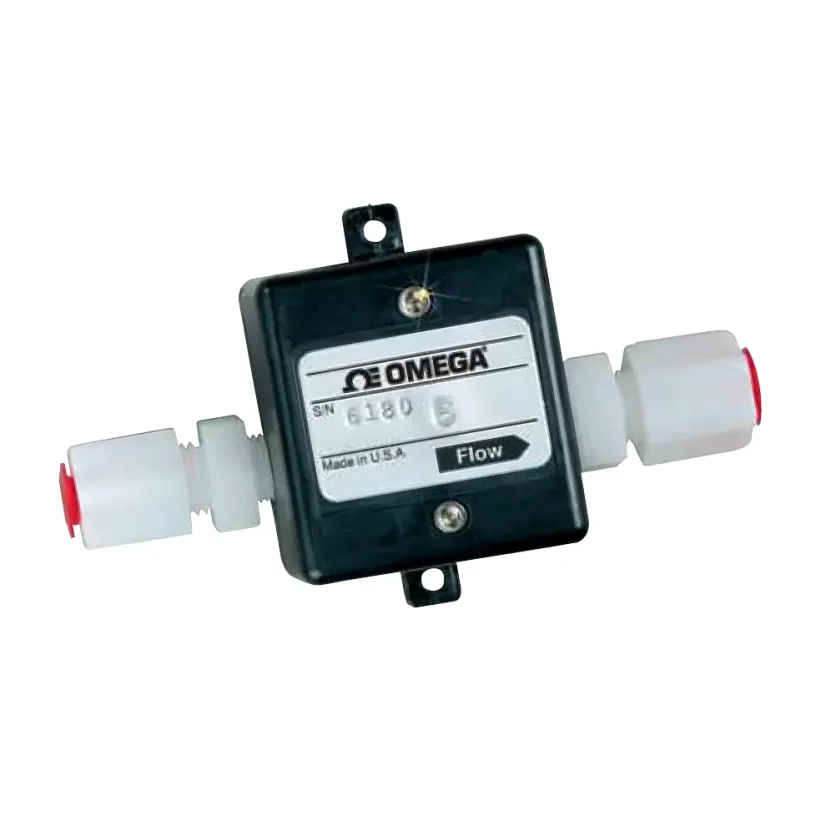

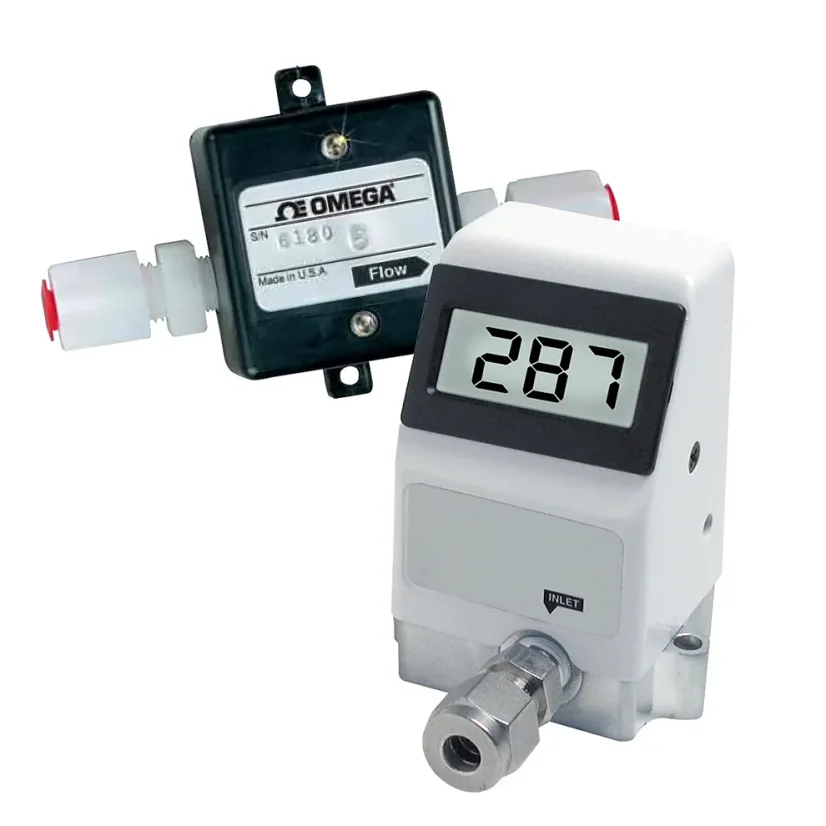

Nerezový turbínkový průtokoměr pro nízké průtoky

Snímače průtoku FLR1000 série mohou měřit extrémně nízké průtoky od 20 ml/min do 500 l/min. Tyto snímače jsou vhodné pro širokou škálu průmyslových, komerčních a laboratorních aplikací měření průtoku. Nejsou určeny pro použití s vodíkem nebo heliem. Snímače průtoku série FLR1000 pracují s napájením 12 Vdc a jsou určeny k začlenění do systémů sběru dat, které dodávají snímačům 12,5 Vdc a přijímají lineární signály 0 až 5 Vdc. Díky výhodnému poměru cena/výkon mohou jednotky série FLR1000 nahradit konvenční průtokoměry a rotametry v aplikacích, kde je požadován elektrický signál úměrný průtoku.

Série FLR1000 používá k určení průtoku plynu Peltonovo turbínové kolo. Rychlost otáčení turbínkového kola je lineární v širokém dynamickém rozsahu. Elektrooptický systém se skládá z diody vyzařující energii v infračerveném spektru. Světelná energie se střídavě odráží a pohlcuje na „paprscích“ malého turbínkového kola. Tato odražená světelná energie je detekována fotodiodou. Jak se tedy turbínkové kolo otáčí v závislosti na průtoku plynu, vznikají elektrické impulsy. Zpracovávající obvody poskytují výstupní stejnosměrné napětí úměrné průtoku. Například výstupní signál je 1 Vdc při 20 % jmenovitého průtoku, 2,5 Vdc při 50 % jmenovitého průtoku, 4 Vdc při 80 % jmenovitého průtoku a 5 Vdc při 100 % jmenovitého průtoku. Snímače zvládnou 20 % nad jmenovitý průtok, aniž by došlo k jejich poškození.

SPECIFIKACE

Přesnost: ±1 % z rozsahu (kapaliny), ±3 % (plyny)
Displej: 3 1⁄2 místný LCD, výška 22 mm
Výstupní signál: 0 až 5 Vdc, nastavitelný ±20 % (typicky)
Požadavek na napájení: 11,5 až 15 Vdc, 30 mA (typicky)
Standardní materiál snímače: 40% polyfenolsulfid plněný sklem, skleněné okénko, ložisková podpěra z nerezové oceli; safírová hřídel a ložisko; standardní pryžové O-kroužky FKM
Jmenovitý tlak: 40 psi při 20°C pro plyn, 100 psi pro kapalinu, 500 psi pro mosazné jednotky využívané v aplikacích s kapalinami
Teplotní klasifikace: 0 až 50 °C
Teplotní citlivost: ±0,2 %/°C
Linearita: ±3 % z rozsahu
Opakovatelnost: ±0,5 % z rozsahu od 50 do 100 % jmenovitého maximálního průtoku plynu; ±0,2 % z rozsahu pro kapalinu
Kabel: délka 0,9 m
Rozměry: s displejem 76 x 44 x 89 mm, bez displeje 60 x 42 x 37 mm
Citlivost na tlak: ±0,07 %/mm Hg (při použití vzduchu 1 až 3 atm)
Montáž: 4 otvory pro šroub
