Odporová sonda Pt100 pro průmyslové a laboratorní aplikace
Pt100 ve třídě A, 1/3 DIN nebo 1/10 DIN. 4 vodičové zapojení. Modely Pt100 s otevřeným nebo uzavřeným měřícím spojem. Standardní délky Pt100 až do 500 mm. Průměry 3 nebo 6 mm. Široký rozsah materiálů přívodních vodičů. Sondy Pt100 individuálně tlakově a izolačně testovány. Více
Model# (PN): P-Ultra-RTD Dodací podmínky

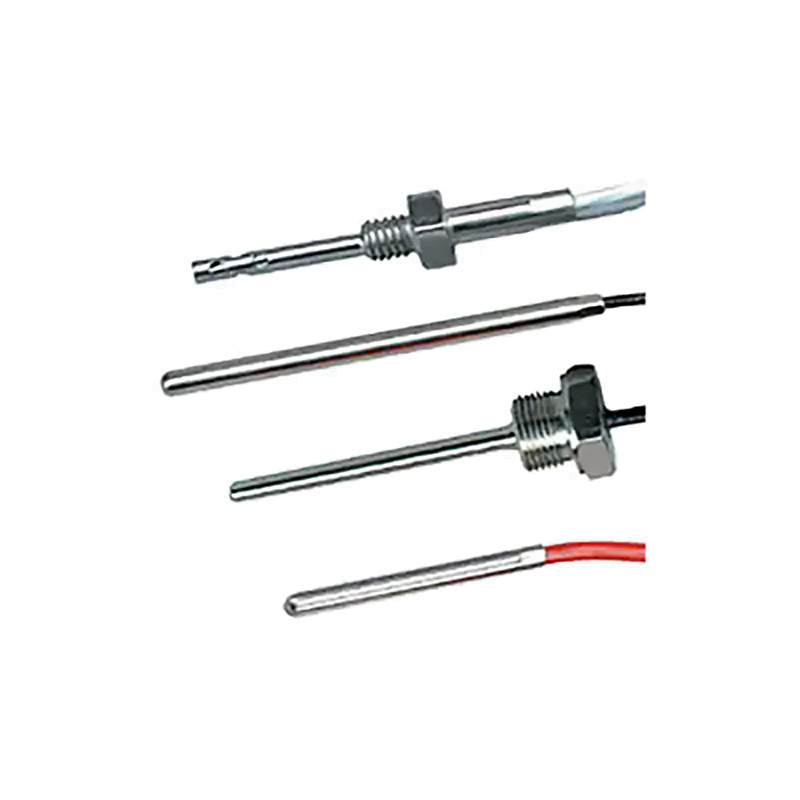

Teplotní sondy Pt100 Omega pro průmyslové a laboratorní aplikace jsou vyráběny v mnoha provedeních pro použití v různých podmínkách měření. Sondy Pt100 můžou být specifikovány přesně podle vašich požadavků na typ snímače, provedení měřícího konce (uzavřený nebo krytý otevřený), přesnost, délku sondy, materiál přívodních vodičů nebo stínění.
Snímače Pt100 jsou dostupné ve dvou základních provedeních:
- Ponorné snímače Pt100 s uzavřeným koncem typu P-M pro použití tam, kde budou sondy ponořeny do kapaliny.
- Snímače Pt100 s otevřeným měřícím koncem typu P-L pro použití v přímém kontaktu se vzduchem nebo plyny pro přesnější měření těchto látek.

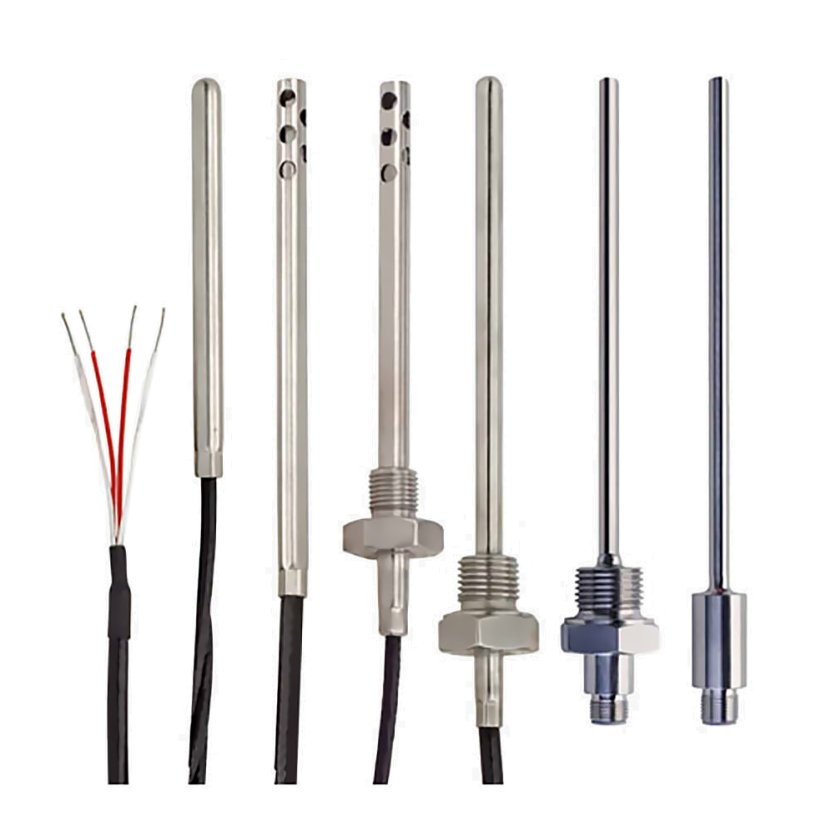

K dispozici jsou čtyři průměry sond Pt100, včetně 3 mm, 6 mm, 1/8" a 1/4", s délkami začínajícími na 25 mm (1") s řadou dalších standardních délek. K dispozici se standardními montážními závity, včetně: 6x1mm, 8x1mm, 10x1mm, 1/8NPT, 1/4NPT, 3/8NPT a 1/2NPT (Poznámka: 6mm upevňovací závity nejsou k dispozici u sond o průměru 6 mm).
Vezměte prosím na vědomí, že sondy Pt100 o průměru 1/8" a 3 mm bez závitových tvarovek a s kabely "-P ","-PS ","-TS ","-GS" a "-S " obsahují přechodovou tvarovku na konci plášťě pro přizpůsobení průměru kabelu. Pokud není přechodová tvarovka přijatelná, musí být specifikován kabel typu "-T" nebo "-G".
Upozornění: minimální doporučená délka pro Pt100 sondy s přesností 1/10 DIN je 6” pro Pt100 sondy o průměru 1/4” (150 mm pro průměr 6 mm) a 4” pro Pt100 sondy o průměru 1/8” (100 mm pro průměr 3 mm). Důvodem je skutečnost, že k dosažení těchto přesností musí být odstraněny všechny nežádoucí vlivy vedení ve snímači. Rovněž mějte na paměti, že pro laboratorní certifikaci odporového teploměru Pt100 s přesností 1/10 DIN může být nutné, aby sondy byly delší než tyto délky v závislosti na testovacím zařízení používaném k provedení certifikace. Omega může tyto výrobky zkrátit na požadované délky, ale nemůžeme zaručit jejich výkon. U Pt100 sond 1/3 DIN platí minimální délka 4,75" pro průměr 1/4" (120 mm pro průměr 6 mm) a 2,38" pro Pt100 sondy o průměru 1/8" (60 mm pro průměr 3 mm).
Maximální teplotní rozsah snímače Pt100 závisí na přesnosti snímacího prvku (elementu) a výběru typu přívodního kabelu, jak je uvedeno níže (platí nejužší teplotní rozsah):
Příklady teplotních rozsahů:
P-M-A-1/8-6-0-T-3 má element Pt100 třídy A = -100 až 450°C, a "T" (PFA) přívodní kabel = -100 až 250°C, to znamená teplotní rozsah snímače -100 až 250°C.
P-M-1/10-1/4-9-1/2-P-3 má element Pt100 třídy 1/10 DIN = 0 až 100°C, a P (PVC) přívodní kabel = -29 až 100°C, to znamená teplotní rozsah snímače 0 až 100°C.
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
Odporový teploměr Pt100 vs Termočlánek
Není praktické srovnávat odporové teploměry (Pt100 a další) a termočlánky obecně. Pokud však porovnáme jejich výkon z hlediska konkrétních kritérií, zjistíme, který typ snímače teploty je pro konkrétní aplikace nejvhodnější. Termočlánky jsou nejlepší pro práci při vysokých teplotách. Nové výrobní techniky zlepšily teplotní rozsah měření u odporových teploměrů, ale více než 90 % odporových teploměrů je navrženo pro teploty pod 400 °C.
Naproti tomu některé termočlánky lze použít až pro teploty do 2500°C. Termočlánky jsou obecně levnější než odporové teploměry...
Příběh vzniku odporového teploměru / Pt100
Ve stejném roce (1821), kdy Thomas Seebeck učinil svůj objev o termoelektrice (Seebeckův jev, viz termočlánky), Sir Humphrey Davy oznámil, že měrný odpor kovů vykazuje výraznou teplotní závislost. O padesát let později Sir William Siemens nabídl využití platiny jako snímacího prvku v odporovém teploměru. Jeho volba se ukázala jako nejprozíravější, protože platina se používá dodnes jako primární snímací prvek ve všech vysoce přesných odporových teploměrech, jako jsou Pt100, Pt1000 atd.
Platinový odporový teplotní snímač neboli odporový teploměr Pt100 se dnes ve skutečnosti používá jako interpolační standard z bodu varu kyslíku (-182,96°C) do bodu tání antimonu (630,74°C)...
Co je to odporový snímač teploty / Pt100?
Odporový teplotní snímač je odporový teploměr, teplotní senzor, který mění hodnotu odporu při změně teploty. Nejběžnějším příkladem odporového teploměru je Pt100. Odporové teploměry se již mnoho let využívají k měření teploty v laboratorních a také v průmyslových aplikacích. Teploměry Pt100 si vybudovaly reputaci pro vysokou přesnost, opakovatelnost a stabilitu.
Většina snímacích prvků odporových teploměrů Pt100 se skládá z jemného drátu omotaného kolem keramického nebo skleněného jádra. Snímač je obvykle dosti křehký, proto je často umístěn uvnitř...
