Bezdrátové připojení odporového teploměru Pt100

Přidat do oblíbených Přidat do porovnání

Připojení 3 a 4 vodičových Pt100. Teplotní součinitel 0,00385 nebo 0,00392. Software pro PC se zobrazením i záznamem. Jeden přijímač pracuje až se 48 konektory. Nízká spotřeba a pohotovostní režim. Široký výběr přijímačů UWTC-REC na USB nebo ethernet. Přijímače s analogovými výstupy. Více

Model# (PN): UWRTD Dodací podmínky

Bezdrátové konektory pro odporové teploměry Pt100 jsou samostatné, kompaktní a nezávislé, bateriově napájené konektory, přenášející své měřené hodnoty na nadřazený přijímač až do vzdálenosti 120m (na volném prostranství, přímá viditelnost). Každý konektor muže být naprogramován jako 3 nebo 4 vodičový odporový teploměr Pt100 s teplotním součinitelem 0,00385 nebo 0.00392. Je-li konektor aktivován, bude trvale přenášet měřené hodnoty v přednastaveném časovém intervalu, který byl uživatelem zadán při úvodním nastavení. Každý konektor měří a přenáší: teplotu odporového teploměru Pt100, teplotu okolí konektoru, sílu rádiového signálu a stav baterie na nadřazený přijímač (obrazovku PC), a to v reálném čase při použití dodávaného software pro Windows.

Použije-li se přijímač UWTC-REC1, pak lze přijímat a zobrazovat data až ze 48 bezdrátových konektorů. Každý konektor zahrnuje také software, který vaše PC změní na liniový zapisovač nebo dataloger, takže údaje lze uchovávat a později vytisknout nebo exportovat do souboru. Použije-li se přijímač UWTC-REC4, pak lze data bezdrátově přenesená do přijímače přenést dále pomocí analogového výstupu jako analogové napětí nebo proud ke vstupu regulátoru, PLC (programovatelný logický automat) nebo na kartu sběru dat.

SPECIFIKACE:

Vstup:
100 Ω Pt100 odporový snímač; součinitel 0,00385 nebo 0,00392, volitelné softwarově
Rozsah:
Pt100, 0,00385: -200 až 850°C; Pt100, 0,00392: -100 až 457°C
Přesnost: 0,5°C
Rozlišení: 1°C

Rádiová frekvence přenosu (RF):
ISM 2,4 GHz, přímá sekvenční šířka spektra, volná licence celosvětová (2,450 až 2,490 GHz – 12 kanálu)

Dosah vysokofrekvenčního spojení:
do 120m venku při přímé viditelnosti [do 250m s vysoko ziskovou anténou]. Do 40m uvnitř zástavby [90m s vysoko ziskovou anténou].

Standard pro vysokofrekvenční datový přenos:
IEEE 802.15.4, s otevřenou komunikační architekturou.
Software: vyžaduje operační systém Windows 7, 8, 10

Přenášená data na nadřazený přijímač:
Teplota z odporového teploměru, údaje o okolní teplotě, síla radiového přenosu a údaje o stavu baterie.

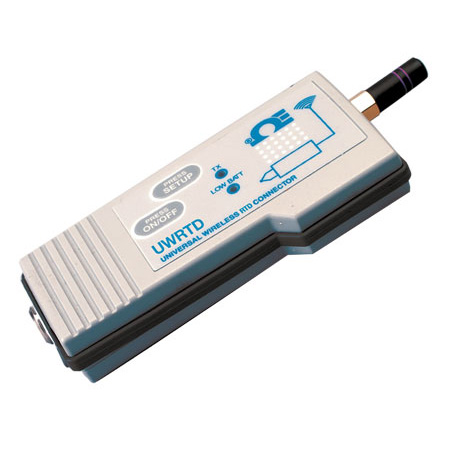

Vnitřní baterie UWRTD-2: jedna 3,6V lithiová baterie typu AA, kapacita 2,4Ah (součást dodávky)
Životnost baterie (typická): 1 rok při vzorkování 1vzorek/minutu a okolní teplotě 25°C.

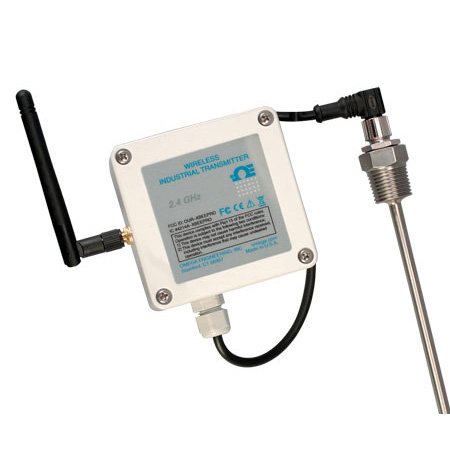

Vnitřní baterie UWRTD-2-NEMA: jedna 3,6 V lithiová baterie typu C (součást dodávky)
Životnost baterie (typická): 3 roky při vzorkování 1 vzorek/minutu a okolní teplotě 25°C.

Ke stažení

Katalogový list - UWRTD-2 (EN) (pdf, 1000.3 kB)

Katalogový list - UWRTD-2-NEMA (EN) (pdf, 181.1 kB)

Uživatelská příručka (EN) (pdf, 2.5 MB)

Rychlý start (EN) (pdf, 1.2 MB)

Odporový teploměr Pt100 vs Termočlánek

Není praktické srovnávat odporové teploměry (Pt100 a další) a termočlánky obecně. Pokud však porovnáme jejich výkon z hlediska konkrétních kritérií, zjistíme, který typ snímače teploty je pro konkrétní aplikace nejvhodnější. Termočlánky jsou nejlepší pro práci při vysokých teplotách. Nové výrobní techniky zlepšily teplotní rozsah měření u odporových teploměrů, ale více než 90 % odporových teploměrů je navrženo pro teploty pod 400 °C.

Naproti tomu některé termočlánky lze použít až pro teploty do 2500°C. Termočlánky jsou obecně levnější než odporové teploměry...

Příběh vzniku odporového teploměru / Pt100

Ve stejném roce (1821), kdy Thomas Seebeck učinil svůj objev o termoelektrice (Seebeckův jev, viz termočlánky), Sir Humphrey Davy oznámil, že měrný odpor kovů vykazuje výraznou teplotní závislost. O padesát let později Sir William Siemens nabídl využití platiny jako snímacího prvku v odporovém teploměru. Jeho volba se ukázala jako nejprozíravější, protože platina se používá dodnes jako primární snímací prvek ve všech vysoce přesných odporových teploměrech, jako jsou Pt100, Pt1000 atd.

Platinový odporový teplotní snímač neboli odporový teploměr Pt100 se dnes ve skutečnosti používá jako interpolační standard z bodu varu kyslíku (-182,96°C) do bodu tání antimonu (630,74°C)...

Co je to odporový snímač teploty / Pt100?

Odporový teplotní snímač je odporový teploměr, teplotní senzor, který mění hodnotu odporu při změně teploty. Nejběžnějším příkladem odporového teploměru je Pt100. Odporové teploměry se již mnoho let využívají k měření teploty v laboratorních a také v průmyslových aplikacích. Teploměry Pt100 si vybudovaly reputaci pro vysokou přesnost, opakovatelnost a stabilitu.

Většina snímacích prvků odporových teploměrů Pt100 se skládá z jemného drátu omotaného kolem keramického nebo skleněného jádra. Snímač je obvykle dosti křehký, proto je často umístěn uvnitř...
