Převodník a zesilovač pro vážní čidlo na DIN lištu

Přidat do oblíbených Přidat do porovnání

Zesilovač a převodník signálu pro vážní čidla s volitelnými výstupy: 0-20 mA, 4-20 mA, 0-10 V, ±10 V. Vstupní rozsah -7,6 až +7,6 mV/V Max. volitelné uživatelem. Vestavěné buzení můstku 5 Vdc. Vstup pro externí kontakt pro vzdálené tárování. Vstupní filtr 0 až 20 sekund. 2 až 6 bodová kalibrace pro nelineární vstupní signály. Čtení 10 nebo 80 vzorků za sekundu. Snadná kalibrace a nastavení přes USB pomocí dodávaného bezplatného softwaru. Více

Model# (PN): TXDIN1600S Dodací podmínky

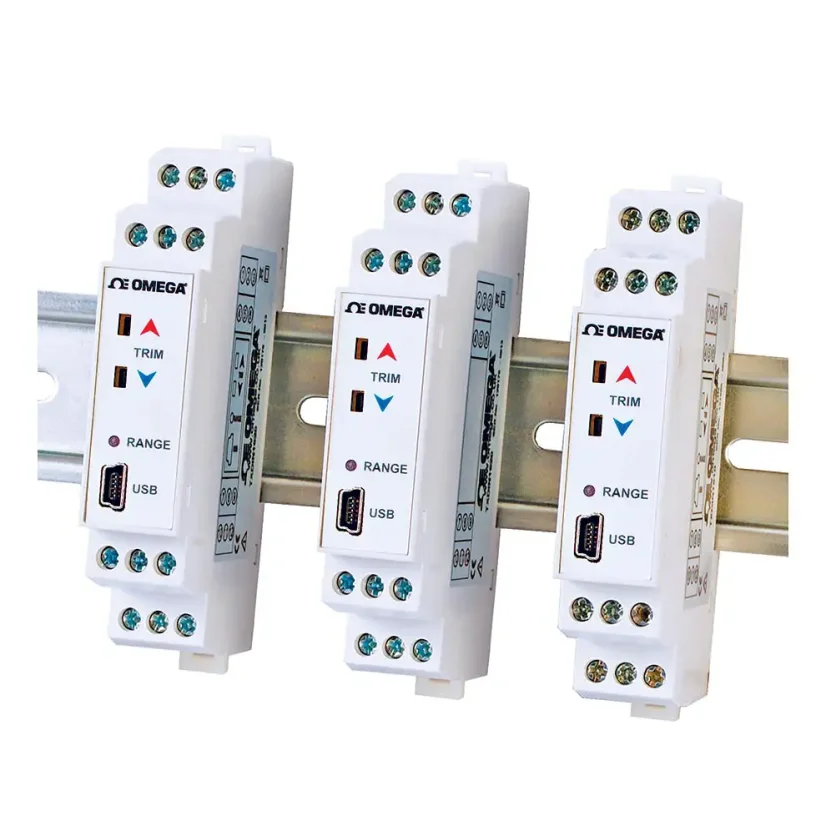

Model TXDIN1600S od OMEGY je zesilovač a převodník signálu pro vážní čidlo s montáží na DIN lištu. Software, který je dostupný ke stažení zdarma, umožňuje uživateli snadno konfigurovat a kalibrovat převodník pomocí vestavěného mini USB portu. Kromě toho může uživatel pomocí softwaru číst a zobrazit živá data z procesů, což umožňuje kalibraci posunu (offsetu) a zesílení.

Výstupy mohou být buď napěťové, bipolární nebo aktivní/pasivní procesní proudový signál. Jednotka je napájena 10 až 48 Vdc nebo 10 až 32 Vac a je vhodná také pro bateriový provoz.

Vysoce přesný vstup zařízení umožňuje použití můstkového napájecího (budícího) napětí 5 Vdc oproti tradičnímu 10 V. To snižuje spotřebu energie pro napájení můstku a na vstup lze připojit až čtyři můstky (vážní čidla).

Díky pokročilým funkcím, jako je vzdálené tárování, vícebodová kalibrace, filtrování a vestavěné napájení snímače, je tento převodník vhodný pro širokou škálu aplikací.

Poznámka: Pokud potřebujete převodník dodat v určité konfiguraci výstupu, zvolte v konfigurátoru volitelnou konfiguraci. Před odesláním bude převodník nastaven a otestován pro vámi definovanou konfiguraci.

SPECIFIKACE:

MŮSTKOVÝ VSTUP
Plný rozsah: -7.6 až +7.6 mv\V; -38 až +38 mV @ 5V napájení
Typ: 4 vodičový poměrový
Posun: < ± 0.05 %
Linearita: ± 0.01 %
Interval čtení: volitelný, 10 nebo 80 vzorků za sekundu

NAPÁJENÍ MŮSTKU
Napětí: 5 Vdc ± 0.1 V @ 59 mA
Impedance: Celková 85 až 10000 Ω (pracuje se čtyřmi 350 Ω vážními čidly v paralelním zapojení)

Vstup Tara: Vzdálený kontakt, vzdálenost až 10 metrů

VÝSTUPNÍ PROUD
Zdroj proudu: rozsah 0 až 21.5 mA , Max zátěž 750 Ω
Přesnost: (mA výstup/2000) nebo 5 uA podle toho co je větší, posun 1 uA/°C

VÝSTUPNÍ NAPĚTÍ
Rozsah: 0 to 10.1 V or -10.1 až 10.1 V, přesnost ± 5 mV

ZDROJ
Rozsah: 10 až 48 Vdc, 10 až 32 Vac
Příkon: < 1 W při plném zatížení

OBECNÉ
Izolace: vstup proti výstupu 500 Vdc
Indikace: LED, zelená při výstupu -0.1 až 100.1 %, jinak červená
Rozhraní: USB 2.0
Rychlost: 19,200 baud
Zařízení: PC s operačním systémem Windows XP, 7, 10 nebo novější, USB kabel

SCHVÁLENÍ
CE: BS EN 61326

Váha: < 70 gramů
Rozměry: 90 mm x 15.5 mm x 56.4 mm
Svorky: 2.5 mm Max.

Kompletní specifikace naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Ke stažení

TXDIN1600S_spec_sheet.pdf (pdf, 392.5 kB)

TXDIN1600S_en_manual.pdf (pdf, 957.4 kB)

Co je to převodník signálu?

Převodník signálu neboli zařízení pro úpravu snímaného signálu je zařízení, které převádí jeden typ elektrického signálu na typ jiný. Jeho primární funkce je převést signál, který může být obtížně zpracovatelný konvenčními přístroji, do snáze zpracovatelného formátu. Při provádění této konverze může probíhat řada funkcí.

Úprava signálu je důležitý proces prováděný v rámci systému sběru dat. Zahrnuje manipulaci s výstupem analogového signálu ze snímačů za účelem jeho přípravy na další fázi zpracování. Úprava signálu zesiluje a převádí signály ze snímačů nebo...
