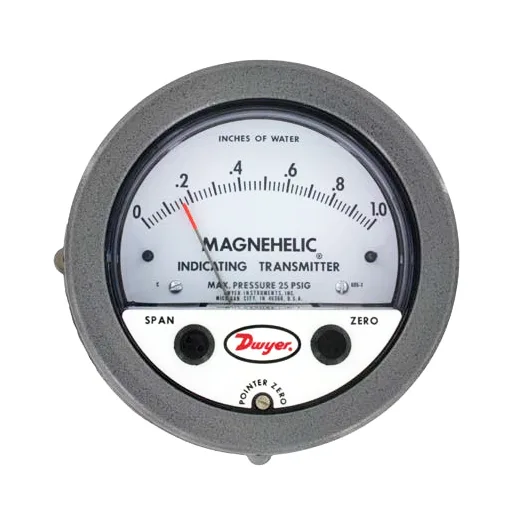

Převodník Magnehelic® pro monitorování tlaku v HVAC

Převodníky série Magnehelic® 605 umožňují jak vizuální monitorování, tak elektronické řízení velmi nízkého diferenčního tlaku. Série Magnehelic® 605 je ideální pro regulační aplikace v budovách s HVAC systémy, kde je požadováno místní zobrazení během rutinní údržby nebo je nezbytné při řešení problémů se systémem. Snadno čitelný ciferníkový manometr je doplněn proudovým analogovým výstupem 4 až 20 mA.

Série 605 využívá osvědčený mechanický design manometrů Dwyer® Magnehelic® a technologii převodníků signálů série 600. Dvouvodičové provedení s připojovací svorkovnicí na zadní straně usnadňuje připojení do libovolné regulační smyčky 4 až 20 mA napájené ze zdroje 10 až 35 Vdc.

On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.

SPECIFIKACE:

Přesnost: elektrická: ± 4%, mechanická: ± 4% (zahrnuje linearitu, hysterezi, opakovatelnost)
Kompenzovaná teplota, max.: 48,9 °C
Kompenzovaná teplota, min.: 0 °C
Provozní teplota, max.: 48,9 °C
Provozní teplota, min.: -6,67 °C
Velikost stupnice: 68 mm
Průměr ciferníku: 4"
Vnější průměr stupnice: 127 mm
Elektrické připojení: šroubová svorka
Elektrický výstup: proudový, 4 až 20 mA
Spotřeba energie: max. 38 mA
Dlouhodobá stabilita: ± 1 % FS/rok
Tepelné účinky: ± 0,045 % FS/°C
Odpor smyčky: max. 0 až 1250 Ω
Materiály v kontaktu s médiem: konzultujte s prodejním oddělením
Kompatibilita médií: vzduch, argon, oxid uhličitý, helium, dusík, nevodivé plyny, nekorozivní suché plyny
Poznámka k montáži: vertikální membrána
Typ tlaku: Diferenciální
Velikost procesního připojení: 1/8 palce
Typ procesního připojení: NPT vnitřní závit
Tlaková zkouška: až 10 psi
Korekce rozsahu a nuly: chráněné potenciometry
Napájecí napětí: 10 až 35 V DC
Hmotnost: 811 g

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
