Převodník pro procesní signál na DIN lištu

Převodníky signálů řady DRF na lištu DIN jsou navrženy tak, aby umožňovaly zpracování široké škály vstupních signálů, jako je střídavé a stejnosměrné napětí a proud, frekvence, teplota (termočlánek a odporový teploměr) a procesní signály. Převodníky poskytují standardní procesní výstupy 4-20 mA nebo 0-10V. Řada DRF se vyznačuje moderním designem pouzdra, který lze snadno namontovat na standardní 35 mm lišty DIN. Připojení je bezpečně a spolehlivě provedeno pomocí zásuvných šroubových svorkovnic se vstupními a výstupními připojeními na opačných stranách modulu.

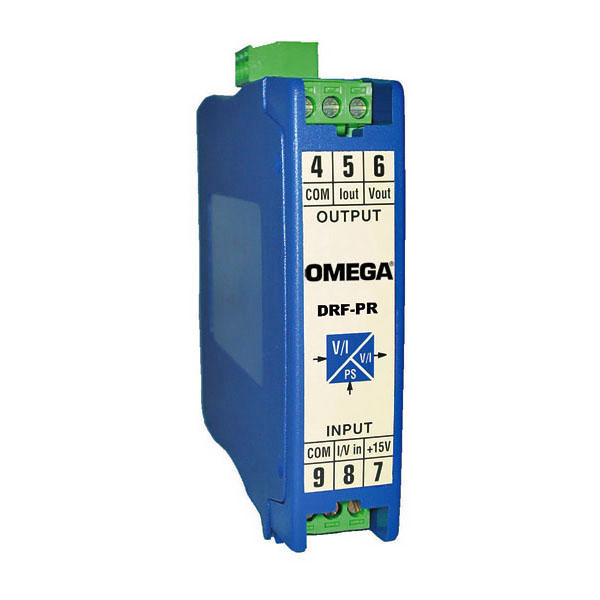

Převodníky signálu DRF-PR akceptují na vstupu DC procesní signály a poskytují izolovaný výstup 0 až 10 Vdc nebo 4 až 20 mA. K dispozici jsou modely se třemi různými možnostmi napájení, 24 Vdc, 115 Vac a 230 Vac.

Převodníky DRF-PR jsou vhodné pro průmyslové aplikace. Všechny modely se montují na standardní 35 mm DIN lištu a poskytují galvanické oddělení mezi vstupem, výstupem a napájením až do 3500 Veff (specifické pro model). Doba odezvy modulu je 70 ms nebo méně.

SPECIFIKACE:

Accuracy: <0.2% full scale
Linearity: <<0.1% full scale
Thermal Drift: 150 ppm/°C typical (max <200ppm/°C)
Response Time: <70 mS (90% of signal)at 20 Hz -3 dB
Impedance and Overvoltage:

Power: 24 Vdc ±10%, 230 Vac ±10% 50/60 Hz, 115 Vac ±10% 50/60 Hz
Power Consumption: <3.8 VA

Output: 4 to 20 mA and 0 to 10 Vdc
Maximum Voltage Output: 11 Vdc approx.
Minimum Voltage Output: -1 Vdc approx.
Minimum Load Resistance (Voltage): >1 KΩ Maximum Current Output: 22 mA approx.
Maximum Current Output: -1.5 mA approx.
Maximum Load Resistance (current): >400 Ω

Vexc Output for Transducers:+15 Vdc ±10% (22 mA max.)

Electrical Connections: Plug-in screw terminals
Protection: IP-30

MECHANICAL DIMENSIONS
Weight:
(DC Powered Models): 120 g; (AC Powered Models): 200 g
Dimensions:
(DC Powered models): 110 H x 22.5 W x 93 mm D; (AC Powered models): 110 H x 37 W x 93 mm D
Operating Temperature: 0 to 60°C
Storage Temperature: -20 to 70°C
