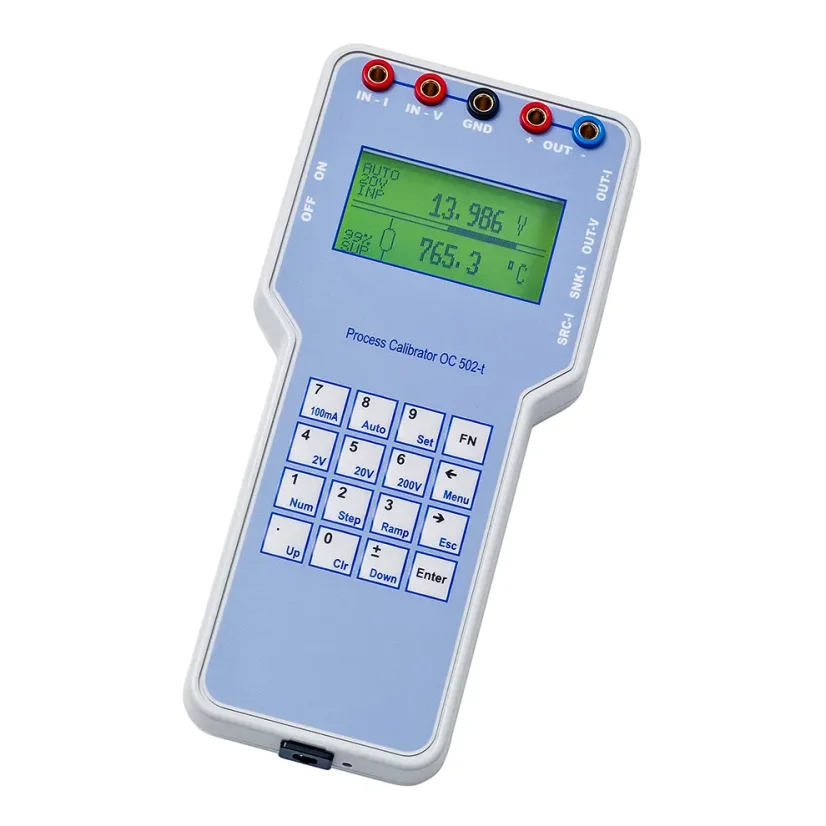

Procesní a termočlánkový kalibrátor

OC502-t je kalibrátor a multimetr pro generování proudových signálů 0/4 až 22 mA v aktivním nebo pasivním režimu a napěťových signálů 0 až 14V. Současně lze měřit externí napětí ±2V, ±20V a ±200VDC a proudy až do ±100mA.

Dva mV rozsahy 0-28mV a 0-560mV jsou k dispozici pro kalibraci obvodů vážních čidel, zesilovačů nízkých ůrovní signálu, obvodů převodníků signálů a pro další mV aplikace.

Kalibrátor simuluje termočlánky typů J, K, N, R, S, T, B, E. Pomocí klávesnice lze vybrat požadovaný typ snímače a nastavit hodnotu teploty. Hodnota teploty je zobrazena na displeji a na výstupních svorkách je k dispozici odpovídající mV signál. Vestavěná kompenzace studeného konce kompenzuje vliv okolní teoploty. Kompenzaci lze vypnout.

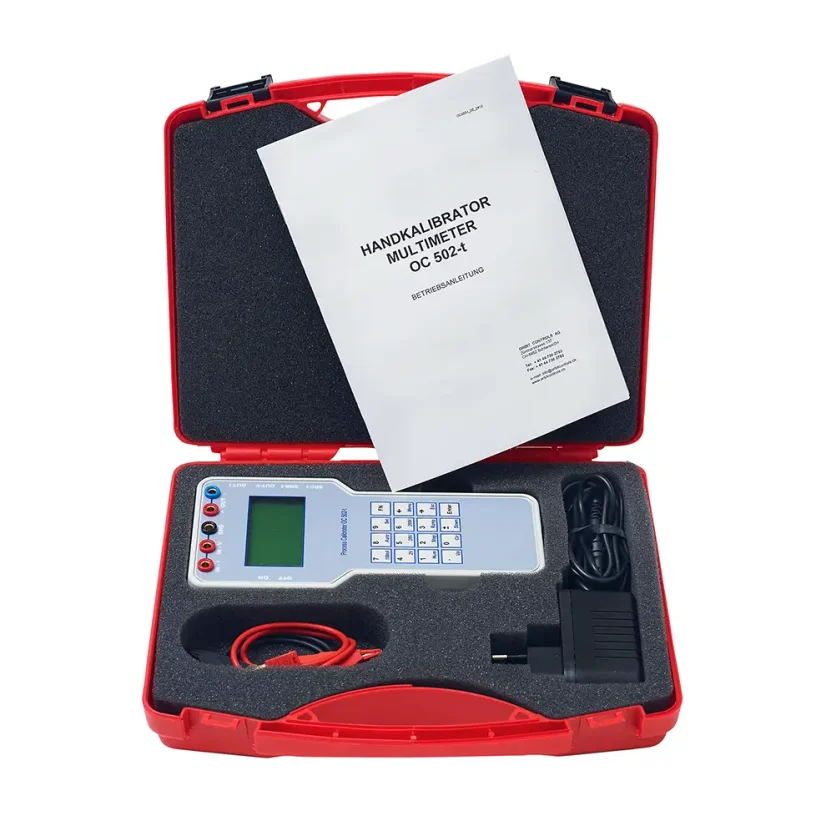

Kalibrátor je napájen z interní dobíjecí Li-Ion baterie, která umožňuje 9 hodin provozu s výstupním proudem 20 mA. Všechny měřicí rozsahy lze individuálně kalibrovat pomocí interního kalibračního softwaru. Kalibrátor je dodáván s nabíječkou baterií, dvěma kabely, kalibračním listem a uživatelským manuálem.

Funkce:

• Tárování, filtr a podsvícení.
• Přímá volba hodnoty výstupního signálu pomocí klávesnice.
  Proud lze nastavit od 0 do 22 000 mA, napětí od 0 do 14 000 V.
• Náběžné nebo sestupné rampy 0-14 V nebo 0-22 mA s volitelnými přírůstky.
• Výběr mV signálů 0-30 mV nebo 0-600 mV s rozlišením 0,001 mV nebo 0,01 mV.
• mV signály DIN Termočlánky J, K, N, R, S, T, B, E s kompenzací studeného konce nebo bez ní.
• Předvolené krokování signálu 0-2-4-6-8-10-12-14 V a 4-8-12-16-20 mA

SPECIFIKACE:

KALIBRÁTOR

Přesnost: ± 0.05% ze čtení + 0.1% z rozsahu
Procesní rozsahy:
DC A 0/4 - 22 mA DC aktivní/pasivní režim, rozlišení 0.001mA
DC V 0 - 14 V DC rozlišení 0.001V
mV výstup 0-28 mV DC rozlišení 0.001mV
0-560mV DC rozlišení 0.01mV

Teploměr: termočlánky J, K, N, R, S, T, B, E podle ITS-90
Připojovací svorky mají vestavěnou kompenzaci okolní teploty

Výstup signálu:
Přímé zadání hodnoty - pomocí klávesnice, rozlišení 5 digitů
Krokování - 4/8/12/16/20/22 mA a 0/2/4/6/8/10/12/14 V
Rampy: stoupající, klesající nebo automatické rampy s volitelnými přírůstky

MULTIMETR

Přesnost: ± (0.1% z rozsahu + 1 digit)
Rozsahy:
2 V DC vstupní impedance: 1.38 M Ohm
20 V DC vstupní impedance: 593 k Ohm
200 V DC vstupní impedance: 563 k Ohm
100 mA DC vstupní impedance: 10 Ohm

Kompletní specifikace naleznete v katalogovém listu (PDF) viz část "Ke stažení"
