Snímač rychlosti proudění plynu (vzduchu)

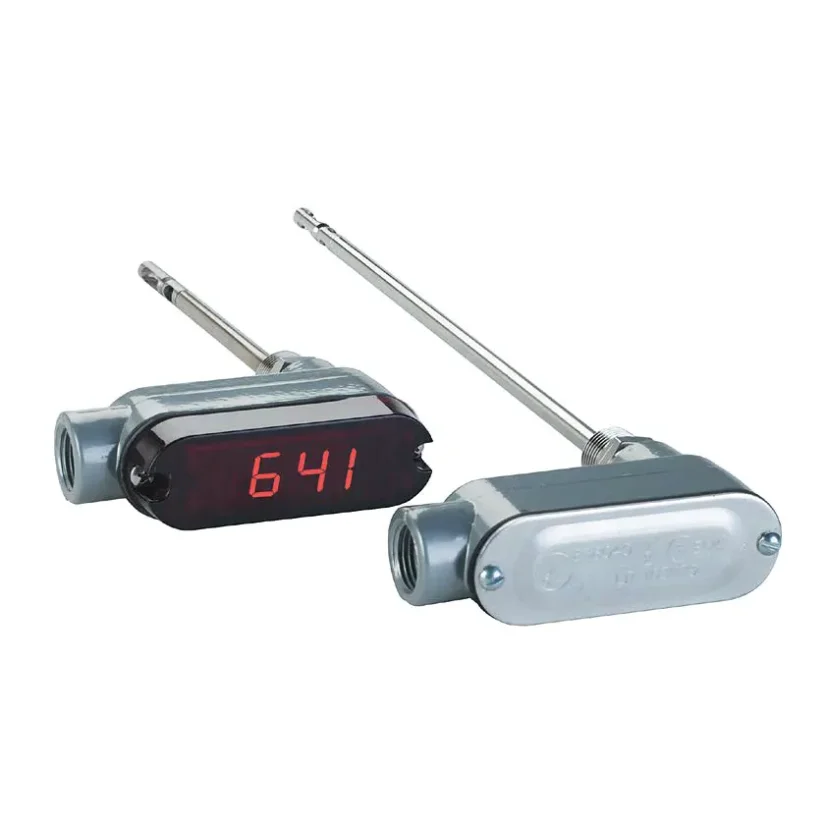

Snímač rychlosti proudění plynu 641 série je ideálním přístrojem pro monitorování průtoku plynů. Tento snímač využívá vyhřívaný senzor hmotnostního průtoku, který umožňuje přesné měření rychlosti při různých průtocích a teplotách. Snímač disponuje 16 volitelnými rozsahy, což z něj dělá všestranný měřící přístroj vhodný pro mnoho aplikací v oblasti měření průtoku plynů. Volitelný LED displej umožňuje cenově dostupné řešení pro lokální indikaci průtoku plynu.

Běžné aplikace:

Monitorování proudění v komínech
Řízení vzduchu v sušicích procesech
Měření rychlosti proudění vzduchu v HVAC systémech
Sledování přívodu a odvodu vzduchu ventilátory
Přívod čerstvého vzduchu do čistých prostor
Zajištění správného průtoku odsávaného vzduchu z laboratorní digestoře

SPECIFIKACE:

Média: čisté, nekorozivní, nehořlavé, suché plyny (argon, oxid uhličitý, hélium, dusík atd.)
Přesnost: 3% z plného rozsahu: 0 až 50 °C; 4% z plného rozsahu: -40 až 0 °C a 50 až 100 °C
Doba odezvy: průtok: 1,5 s až 95% konečné hodnoty (výstupní filtr nastaven na minimum)
Teplotní limity: procesní: -40 až 100 °C; okolní: 0 až 60 °C
Tlakový limit: maximálně 100 psi (6,89 bar)
Limit vlhkosti: nekondenzující
Požadavky na napájení: 12 - 35 Vdc, 10 - 16 Vac. Požadovaný proud 1,5 A (kvůli počáteční odběrové špičce)
Výstupní signál: 4 - 20 mA, izolovaný zdroj 24 V, 3 nebo 4 vodičové připojení
Výstupní filtr: volitelný 0,5 - 15 (s)
Odpor smyčky: max. 600 Ω
Spotřeba: max. 300 mA
Elektrické připojení: šroubovací svorky
Procesní připojení: 1/2˝ NPT vnější závit
Stupeň krytí: IP66 (NEMA 4X) pouze pro modely bez LED displeje
Montážní orientace: jednotka není citlivá na polohu, sonda musí být zarovnána s prouděním vzduchu
Hmotnost: 357 g

Volitelná verze s LED displejem:
Displej: 4-1/2 místný, 1/2˝ červené LED segmenty
Rozlišení: 1 FPM (10 FPM při rozsahu 10 000 a 15 000 FPM)
Hmotnost: 377 g

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
