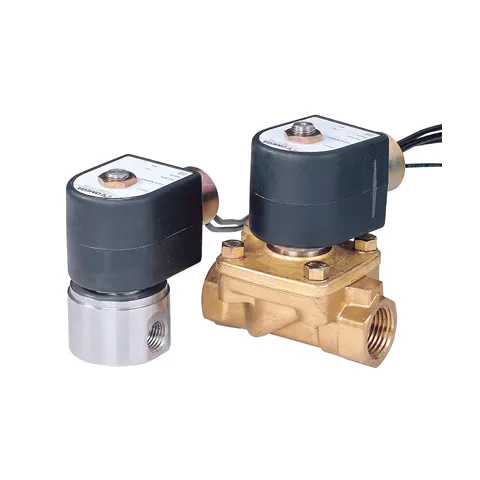

Solenoidové ventily pro všeobecné použití

Upřesněte výběr produktu
Varianta neexistuje

od 5 110 Kč bez DPH
ks

Model# (PN): SV100_serie Dodací podmínky

OMEGA Engineering

Ventil v provedení z nerezové oceli. Tělo odolné korozi. Pouzdro s krytím IP65 (NEMA 4). Montáž v libovolné poloze. Určeno pro nepřetržitý provoz. Modely pro vysoké tlaky k dispozici. Více

Ventily s přímým ovládáním SV121SV127 se skládají z cívky, uzavíracího pístu a tělesa ventilu. V normálně zavřeném stavu vratná pružina uzavíracího pístu drží píst proti sedlu a brání průtoku ventilem. Když cívkou protéká proud, vzniká magnetické pole, které ovládá, přitahuje magnetický píst. Tato akce stlačí vratnou pružinu, umožní otevření otvoru tělesa ventilu a umožní průtok média ventilem. Tlakové a průtokové schopnosti ventilů s přímým ovládáním jsou omezeny výkonem elektromagnetu.

SV128 je nepřímo ovládaný solenoidový ventil. Využívá energii uloženou ve stlačené kapalině k ovládání ventilového mechanismu. Ventily vyžadují minimální tlakový rozdíl určený pro správnou funkci ventilu. Přímo ovládaný solenoidový ventil je nedílnou součástí nepřímo ovládaného ventilu a používá se k ovlivnění rovnováhy tlaku nad a pod membránou nebo pístem.

Konfigurátor výše zobrazuje modely s cívkou 24 Vdc. Širší nabídka modelů je k dispozici s cívkou 120 Vac, viz specifikace v PDF. Lze objednat vyměnitelné cívky pro 110 Vac (PN# SVCOIL-110AC) a 220 Vac (PN# SVCOIL-220AC).

On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.

SPECIFIKACE:

Smáčené části: nerezová ocel, měd a těsnění
Medium: kapaliny a plyny (SV101-105, 107-113, filtr 40 micronů)
Max. statický tlak: 1,5x hodnota max. psid, vakuum (>5 micronů ABS)
Provozní teplota: -9 až 50°C
Montáž: na potrubí, libovolná orientace
Napájení: 10 W, cívka 24 Vdc (volitelně cívky pro 110 Vac nebo 220 Vac)

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

SV100_spec_sheet.pdf (pdf, 354.7 kB)
SV100_en_manual.pdf (pdf, 183.9 kB)
