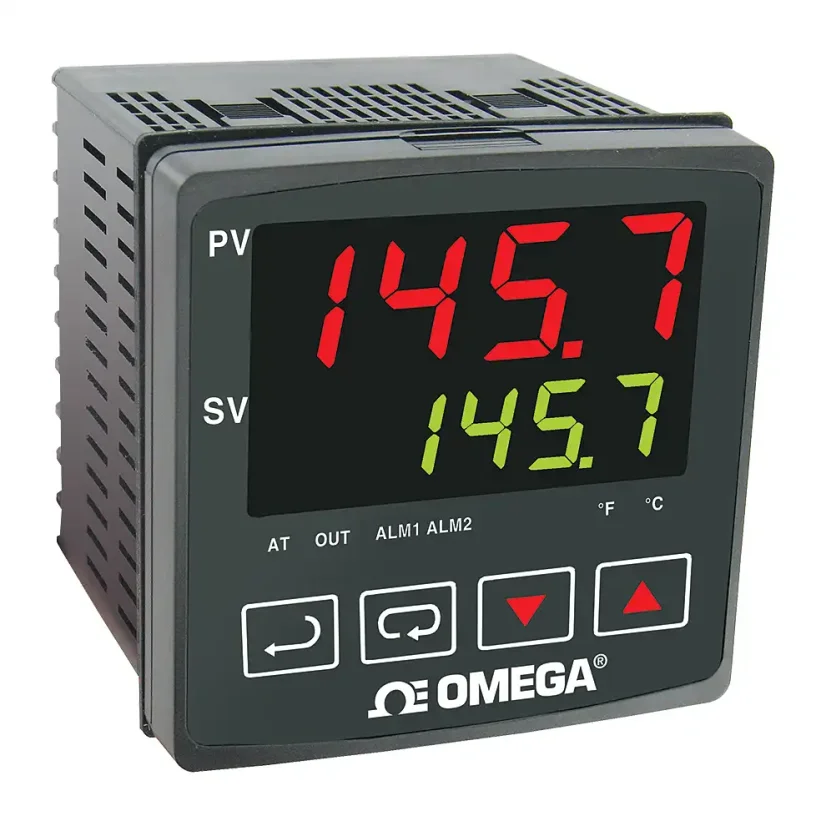

Teplotní regulátor velikosti 1/4 DIN s autotuningem, alarmy a RS485 - Výstup: 4-20 mA
Model# (PN): CN735 Dodací podmínky
Velký regulátor za výhodnou cenu. Duální displej. Automatické ladění. Komunikace RS-485 MODBUS. Software součásti dodávky. Funkce alarmu. Vstupy pro termočlánky i odporové teploměry. Indikace stavu výstupu. Více

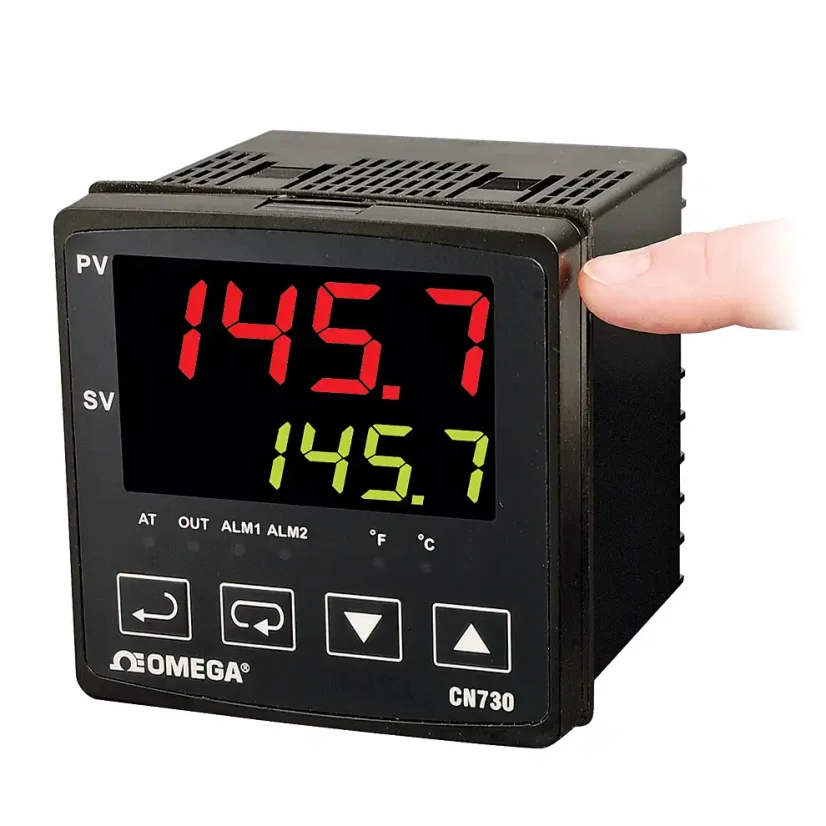

Velké regulátory teploty velikosti ¼ DIN série CN730 nabízejí snadno použitelná programovací menu navržená pro rychlou instalaci. Řídicí funkce zahrnují regulaci ON/OFF, PID, automatické nebo ruční ladění. Řada CN730 je k dispozici s reléovým, stejnosměrným pulzním nebo proudovým výstupem 4-20 mA se dvěma alarmovými výstupy. Poplachové výstupy lze konfigurovat z 12 různých předprogramovaných nastavení. Řada CN730 má vstupy pro termočlánky a odporové teploměry. Procesní hodnota a žádaná hodnota se zobrazují současně, procesní hodnota červeně a žádaná hodnota zeleně.
| Typ vstupu | Rozsah |
| Pt100 | 0 až 100°C -20 až 500°C -200 až 600°C |
| B termočlánek | 100 až 1800°C |
| S termočlánek | 0 až 1700°C |
| R termočlánek | 0 až 1700°C |
| N termočlánek | -200 až 1300°C |
| E termočlánek | 0 až 600°C |
| T termočlánek | -20 až 400°C -200 až 400°C |
| J termočlánek | -20 až 400°C -100 až 850°C |
| K termočlánek | -200 až 1300°C -200 až 500°C |
| L termočlánek | -200 až 500°C |
| U termočlánek | -200 až 800°C |
SPECIFIKACE:
Vstupy: termočlánek nebo odporový teploměr, viz tabulka
Displej: 2x 4 digity, 7 LED segmentů
Rozlišení: 1 stupeň
PV displej: červená barva, výška 19 mm
SV displej: zelená barva, výška 12.7 mm
Přesnost: ±0.25% z rozsahu, ±1 poslední platná číslice
Napájecí napští: 100 až 240 Vac, 50/60 Hz
Spotřeba: 5 VA max
Provozní teplota: 0 až 50°C
Záloha paměti: energeticky nezávislá paměť
Parametry regulačního výstupu:
Relé: SPST, 5A @ Vac pro odporovou zátěž
DC pulzní: 14V, 10 až -20% (max 40 mA)
Proudový: 4 až 20 mA
Komunikace: RS-485 MODBUS komunikační protokol
Výřez v panelu: ¼DIN, čtverec o straně 92 mm
Rozměry: 96 x 96 x 15.8 mm
Hloubka panelu: 79.2 mm
Váha: 425 g
Krytí čelního panelu: IP66
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
