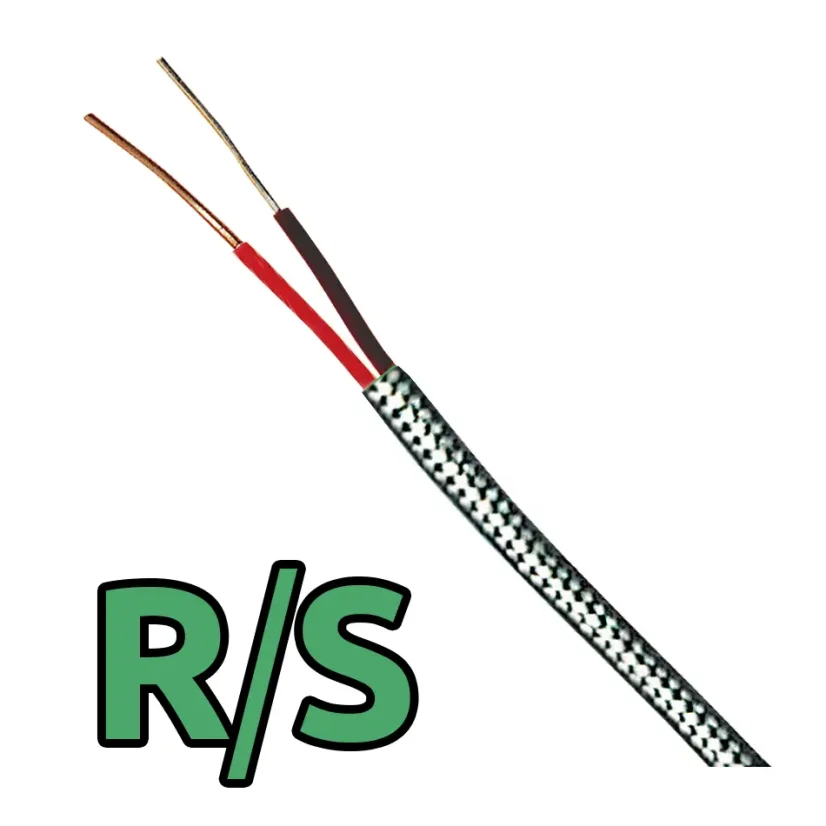

Termočlánkové kompenzační vedení typu R/S s opředením

Přidat do oblíbených Přidat do porovnání

Izolace drátu

Typ vodičů

Drát

Průměr drátu

Délka

Typ opředení

od 2 210 Kč bez DPH

Vysoce kvalitní kompenzační vedení typu R/S s opředením. Průměry 0,510 mm / 0,810 mm (AWG 24 a 20). Možnost výběru izolace, průměru a délky. Vodiče v provedení drát. Více

Model# (PN): EXGG_RSX_WIRE_OB Dodací podmínky

Vysoce kvalitní kompenzační vedení typu R/S (RX/SX) s opředením. Kompenzační vedení je levnější volbou pro použití jako prodlužovací vedení k termočlánku. Materiál není zcela shodný s materiálem termočlánku. I přes tuto neshodu si kompenzační vedení zachovává při nižších teplotách obdobné parametry jako termočlánkové vedení. Používá se většinou do teploty 200°C. Pro vyšší teploty je již většinou nutné pro prodloužení termočlánku použít termočlánkové vedení.

Barevný kód ANSI:

(+) kladný vodič - černý; (-) negativní vodič - červený; Vnější izolace - zelená

Standardní dodávka je ANSI provedení, pokud chcete objednat IEC provedení, uveďte prosím do poznámky.

On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Parametry

Typ termočlánku	R/S

Ke stažení

EXGG_RSX_WIRE_spec_sheet.pdf (pdf, 113.5 kB)

Barevne_znaceni_ANSI_IEC.pdf (pdf, 82.2 kB)

Jak se měří teplota? Výběr vhodného snímače

Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače Pt100 a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.

Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...

Co je termočlánkový drát a jak funguje?

Termočlánkový drát se využívá pro výrobu termoelektrických snímačů teploty, neboli termočlánků, které se nejčastěji využívají při měření teploty v průmyslových provozech. Termočlánek je snímač pro měření teploty, který se skládá ze dvou odlišných kovů, které jsou spojeny na snímacím konci.

Různé typy termočlánků (např. termočlánkový snímač typu J, typu K a další) používají různé směsi kovů v jednotlivých větvích. Signál z termočlánku má velmi nízkou úroveň, například u typu K kolem 41µV na °C, což klade vysoké nároky na vedení signálu. Zároveň termočlánky vyžadují...
