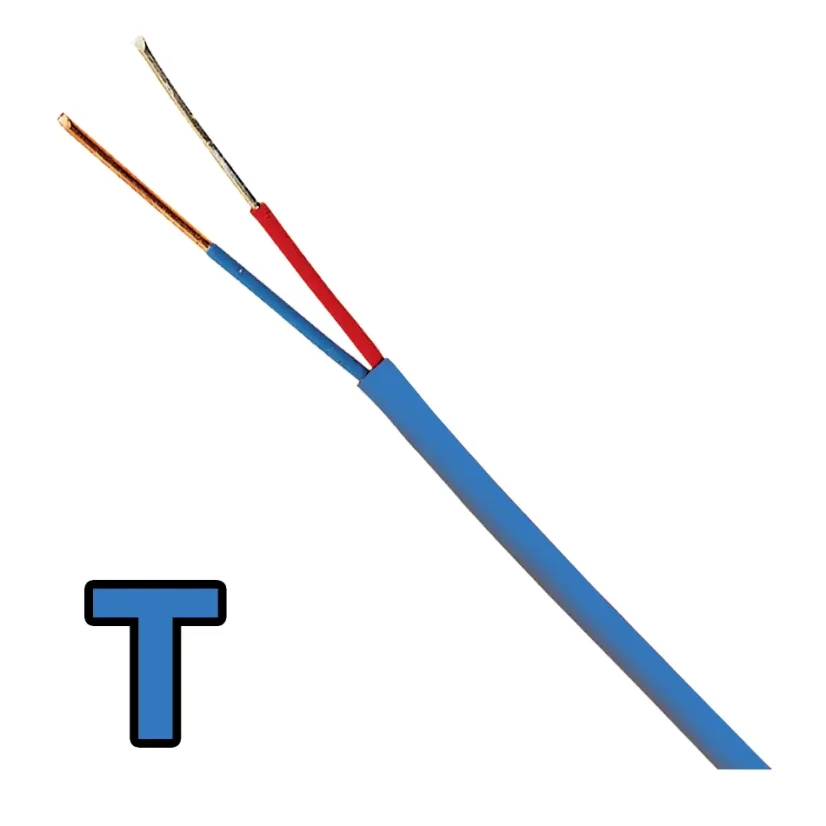

Termočlánkové kompenzační vedení typu T (AWG 24/20)
Model# (PN): EXTT_TX_WIRE Dodací podmínky
Vysoce kvalitní prodlužovací vedení typu T. Průměry 0,510 mm / 0,810 mm (AWG 24 a 20). Možnost výběru izolace, průměru a délky. K dispozici v toleranci třídy 1 nebo třídy 2. Vodiče dostupné v provedení drát nebo lanko. Více
Vysoce kvalitní prodlužovací vedení typu T. Kompenzační vedení je levnější volbou pro použití jako prodlužovací vedení k termočlánku. Materiál není zcela shodný s materiálem termočlánku. I přes tuto neshodu si kompenzační vedení zachovává při nižších teplotách obdobné parametry jako termočlánkové vedení. Používá se většinou do teploty 200°C. Pro vyšší teploty je již většinou nutné pro prodloužení termočlánku použít termočlánkové vedení.
Barevný kód ANSI:
(+) kladný vodič - modrý; (-) negativní vodič - červený; Vnější izolace - modrá
Standardní dodávka je ANSI provedení, pokud chcete objednat IEC provedení, uveďte prosím do poznámky.
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
| Typ termočlánku | T |
|---|
| Typ termočlánku | T |
|---|
Jak se měří teplota? Výběr vhodného snímače
Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače Pt100 a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.
Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...
Co je termočlánkový drát a jak funguje?
Termočlánkový drát se využívá pro výrobu termoelektrických snímačů teploty, neboli termočlánků, které se nejčastěji využívají při měření teploty v průmyslových provozech. Termočlánek je snímač pro měření teploty, který se skládá ze dvou odlišných kovů, které jsou spojeny na snímacím konci.
Různé typy termočlánků (např. termočlánkový snímač typu J, typu K a další) používají různé směsi kovů v jednotlivých větvích. Signál z termočlánku má velmi nízkou úroveň, například u typu K kolem 41µV na °C, což klade vysoké nároky na vedení signálu. Zároveň termočlánky vyžadují...
