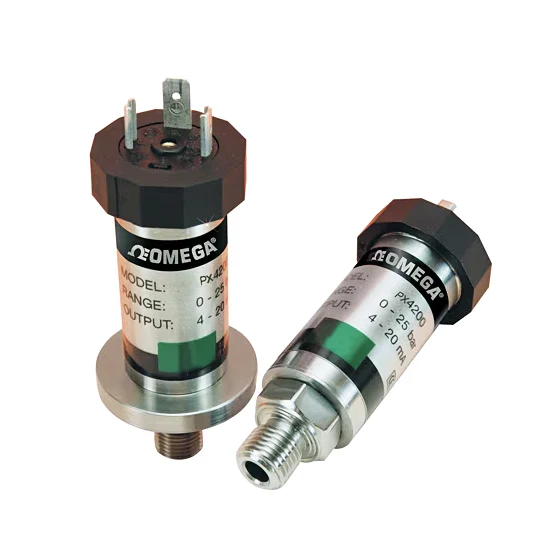

Tlakový snímač s titanovou membránou (SoS)

Tlakový snímač s titanovou membránou (SoS)
Přidat do oblíbených Přidat do porovnání
Novinka
Upřesněte výběr produktu
Varianta neexistuje
od 11 070 Kč bez DPH

Model# (PN): PX4200_serie Dodací podmínky

OMEGA Engineering

Tlakový snímač s křemíko safírovou konstrukcí a titanovou membránou. Smáčené části vyrobeny z titanu pro vysokou kompatibilitu s měřenými médií. Přesnost 0,25 %. Výstup 4-20 mA je kompatibilní s většinou PLC a řídicích systémů. Vysoká provozní teplota až 120°C. Krytí IP65. Více

Tlakové snímače OMEGA série PX4200 přinášejí do průmyslových aplikací nejmodernější technologii tlakových snímačů Silicon-on-Sapphire (SoS). Konstrukce SoS využívá velmi stabilní polovodičové křemíkové tenzometry na safírovém nosiči, který je sklem vázaný na titanovou membránu. Tato kombinace poskytuje velmi odolný měnič, který má vynikající stabilitu v širokém teplotním rozsahu. Navíc jsou všechny smáčené části vyrobené z titanu a poskytují tak maximální odolnost proti korozi i vůči agresivním průmyslovým chemikáliím.

Tlakové snímače série PX4200 jsou dostupné v mnoha různých provedeních, například pro použití ve vakuu a další.
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.

SPECIFIKACE

Napájení: 10 Vdc @ 5 mA (15 Vdc max.)
Výstup: 100 mV poměrový
Odpor můstku: 1500Ω ±30%
Přesnost: ±0,25 % z plného rozsahu, zahrnuje linearitu a hysterezi
Dlouhodobá stabilita: ±0,2 % (6 měsíců)
Opakovatelnost: ±0,1 % z plného rozsahu
Dlouhodobá stabilita: ± 0,2 % z plného rozsahu (1 rok)
Teplota média: -50 až 120 °C
Okolní teplota: -40 až 80 °C
Teplotní posun v nule: <±0,016 % FS/°F
Teplotní posun v maximálním rozsahu: <±0,016 % FS/°F
Okolní vlhkost: 95% RH nekondenzující
Maximální přetlak: 200 % z plného rozsahu
Snímač: křemíko safírový (Silicon-on-Sapphire - SoS)
Smáčené části: Titan
Materiál pouzdra: nerezová ocel, krytí IP65
Tlakový port: ¼ NPT samec
Elektrické připojení: zástrčka DIN 43650 s odpovídajícím konektorem je součástí dodávky
Doba odezvy: 0,2 ms; 63 %
Hmotnost: 90 g
Ke stažení
PX4200_spec_sheet.pdf (pdf, 185.2 kB)
Převodníky a snímače tlaku

Převodníky a snímače tlaku

Tlakový snímač, neboli snímač tlaku je zařízení, které převádí tlak na analogový elektrický signál. Existují různé typy snímačů tlaku, ale jedním z nejběžnějších typů je snímač tlaku s tenzometrickým můstkem.

Převod tlaku na elektrický signál nastává při fyzikální deformaci měřicích tenzometrů, které jsou implementovány do membrány snímače tlaku a zapojeny do konfigurace Wheastonova můstku. Tlak připojený na snímač vytváří průhyb membrány, která přenáší pnutí na měřicí tenzometry. Toto pnutí, tedy mechanické napětí, způsobí změnu elektrického odporu tenzometrů úměrnou připojenému tlaku...
