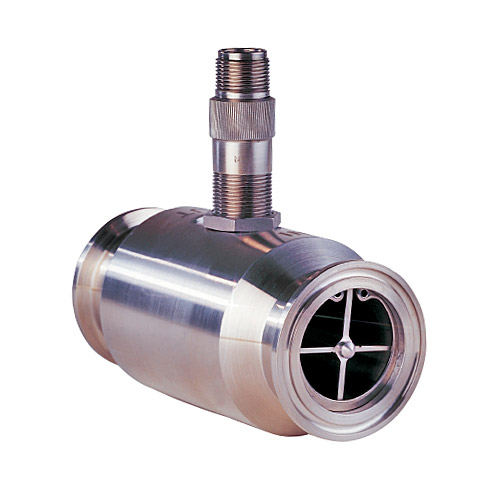

Turbínkový průtokoměr pro hygienické procesní aplikace
Model# (PN): FTB-400_serie Dodací podmínky
V souladu se standardem ASME Bioprocessing Equipment Standard BPE-2019. K dispozici je 11 rozměrů procesního připojení od 1½" do 4". Průtok od 1,3 do 2460 litrů za minutu. Vhodné pro čištění systému na místě (CIP). Více
Turbínkové průtokoměry OMEGA série FTB-400A v sanitárním provedení jsou navrženy a vyrobeny tak, aby vyhovovaly normě ASME Bioprocessing Equipment Standard BPE-2019 pro měření procesních kapalin, všude tam kde jsou vyžadovány vysoké hygienické standardy.
ASME-BPE-2019 je přední standard pro navrhování a konstrukci zařízení používaných při výrobě biofarmaceutik. Tato série nabízí 11 velikostí procesního připojení od 1½" až po 4" se standardními armaturami Tri-Clamp™, pokrývající průtoky od 1,3 do 2460 litrů za minutu.
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
SPECIFIKACE
Přesnost a linearita: ±0.5% ze čtení nebo lepší
Opakovatelnost: ±0.1% ze čtení nebo lepší
Teplotní rozsah: -268 až 232°C
Výstup signálu: 10 mV rms nebo větší při zátěži 10 kΩ a minimálním průtoku
Materiálová konstrukce: nerezová ocel typu 316 mimo části uvedené níže:
Rotor: 17-4 PH SS
Pojistné kroužky: 15-7 MO PH SS
Ložiska: tvrzený uhlíkový kompozit
Tabulka parametrů:
| Model | Tri-Grip™ rozměr |
Průtokoměr rozměr |
Rozsah lineárního proudění (l/min) |
Délka (mm) |
Váha (Kg) |
| FTB-401A | 1½" | 1/4" | 1,3 až 13,2 | 90 | 1,4 |
| FTB-402A | 1½" | 3/8" | 2,8 až 28,4 | 90 | 1,4 |
| FTB-403A | 1½" | 1/2" | 4,7 až 36 | 90 | 1,4 |
| FTB-404A | 1½" | 5/8" | 6,6 až 60 | 90 | 1,4 |
| FTB-405A | 1½" | 3/4" | 9,5 až 110 | 83 | 1,4 |
| FTB-406A | 1½" | 1" | 15 až 227 | 90 | 1,4 |
| FTB-407A | 1½" | 1¼" | 23 až 350 | 117 | 2,3 |
| FTB-408A | 1½" | 1½" | 30 až 490 | 117 | 2,7 |
| FTB-409A | 2" | 2" | 57 až 850 | 154 | 3,2 |
| FTB-410A | 3" | 2½" | 95 až 1514 | 254 | 3,6 |
| FTB-411A | 4" | 3" | 152 až 2460 | 254 | 4,5 |
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení".
Co je to hmotnostní průtokoměr a jak funguje?
Tepelný hmotnostní průtokoměr měří průtok hmoty plynu na základě konvekčního přenosu tepla z ohřátého povrchu do proudící tekutiny. Základní součástí tepelného hmotnostního průtokoměru jsou dva teplotní snímače s elektrickým ohřívačem mezi nimi. Ohřívač může vyčnívat do proudu tekutiny nebo může být vně potrubí.
V minulosti se hmotnostní průtok často vypočítával z výstupů objemového průtokoměru a hustoměru. Hustota byla buď přímo měřena, nebo byla vypočtena pomocí výstupů snímačů procesní teploty a tlaku. Tato měření hmotnostního průtoku nebyla příliš přesná...
