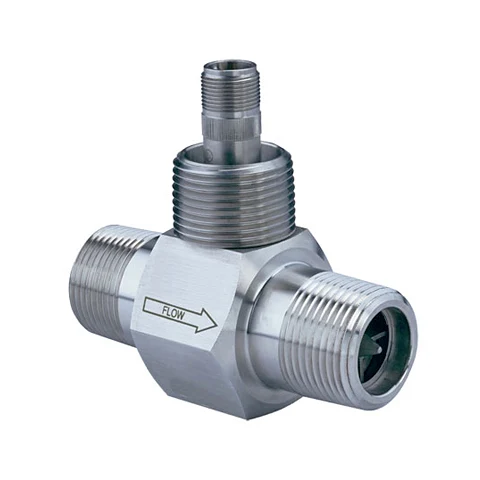

Turbínkový průtokoměr s pulzním výstupem

Přidat do oblíbených Přidat do porovnání

K-faktor (Pulzy/Gal)

Rozměr procesního připojení

Typ procesního připojení

NPT (samec)

Maximální teplota

od 24 670 Kč bez DPH

Model# (PN): FTB-1400_serie Dodací podmínky

Turbínový průtokoměr je nákladově efektivní řešení. Přesné a opakovatelné měření průtoku. Robustní konstrukce z nerezové oceli typu 316 nabízí dlouhou životnost v náročných provozních prostředích. Standardní modely do 177°C a vysokoteplotní modely do 232°C. K dispozici se závitem NPT nebo BSP. Instalace ve velikostech potrubí od 1/2" do 2". NIST Kalibrace. Více

Turbínkový průtokoměr série FTB-1400 je navržen tak, aby splňoval nejpřísnější požadavky aplikací pro měření průtoku. Průtokoměr FTB-1400 byl původně vyvinutý pro sekundární trh s těžbou ropy a je ideálním průtokoměrem pro měření průtoku kapalin. Průtokoměr je vybaven pouzdrem a držákem rotoru z nerezové oceli typu 316, rotorem z nerezové oceli CD4MCU a hřídelí rotoru z karbidu wolframu s radiálními ložisky odolnými proti oděru. Tyto materiály pomáhají průtokoměru udržovat přesnost a mechanickou integritu při měření korozivních a abrazivních kapalin vyskytujících se v mnoha průmyslových odvětvích.

Kapalina vstupující do průtokoměru prochází nejdříve přes usměrňovač vstupního toku, který snižuje jeho turbulentní proudění. Kapalina pak prochází turbínou, což způsobuje, že se turbína otáčí rychlostí úměrnou rychlosti kapaliny. Když každá lopatka turbíny prochází magnetickým polem generovaným magnetickým snímačem průtokoměru, vygeneruje se pulz střídavého napětí. Tyto impulsy vytvářejí výstupní frekvenční signál, který je úměrný objemovému průtoku.

On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.

Model	Připojení	K-faktor Pulzy/Gal	Rozsah			Rovný úsek mm
Model	Připojení	K-faktor Pulzy/Gal	LPM (l/min)	GPM	Barely/den	Rovný úsek mm
FTB-1411	½ NPT	18000	2.3 až 11.3	0.6 až 3	20 až 100	76
FTB-1412	½ NPT	13000	2.8 až 28	0.75 až 7.5	25 až 250	76
FTB-1413	½ NPT	3300	7.6 až 56.7	2 až 15	68 až 515	76
FTB-1421	1 NPT	18000	2.3 až 11.3	0.6 až 3	20 až 100	76
FTB-1422	1 NPT	13000	2.8 až 28	0.75 až 7.5	25 až 250	76
FTB-1423	1 NPT	3300	7.6 až 56.7	2 až 15	68 až 515	76
FTB-1424	1 NPT	3100	11.3 až 113	3 až 30	100 až 1000	101
FTB-1425	1 NPT	870	18.9 až 189	5 až 50	170 až 1700	101
FTB-1431	1½ NPT	330	56.8 až 681	15 až 180	515 až 6000	152
FTB-1441	2 NPT	330	56.8 až 681	15 až 180	515 až 6000	152

SPECIFIKACE

Materiály konstrukce
Tělo: nerezová ocel typu 316
Rotor: nerezová ocel typu CD4MCU
Držák rotoru: nerezová ocel typu 316
Hřídel rotoru: karbid wolframu
Turndown poměr: 10:1
Přesnost: ±1% ze čtení pro 1" a větší varianty procesního připojení; ±1% ze čtení nad 70% z měřícího rozsahu pro 1/2" varianty procesního připojení
Opakovatelnost: ±0.1%
Standardní kalibrace: voda (5 bodový NIST kalibrační certifikát)
Maximální tlak: 5000 psi
Max. teplota turbínky: -101 až 177°C pro standardní modely; -101 až 232°C pro vysokoteplotní modely "-HT"
Typ procesního připojení: NPT; (volitelně BSP)

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení".

Ke stažení

FTB1400_spec_sheet.pdf (pdf, 434.6 kB)

FTB1400_en_manual.pdf (pdf, 322.4 kB)

FTB1400-AMP_en_manual.pdf (pdf, 281.9 kB)

Co je to hmotnostní průtokoměr a jak funguje?

Tepelný hmotnostní průtokoměr měří průtok hmoty plynu na základě konvekčního přenosu tepla z ohřátého povrchu do proudící tekutiny. Základní součástí tepelného hmotnostního průtokoměru jsou dva teplotní snímače s elektrickým ohřívačem mezi nimi. Ohřívač může vyčnívat do proudu tekutiny nebo může být vně potrubí.

V minulosti se hmotnostní průtok často vypočítával z výstupů objemového průtokoměru a hustoměru. Hustota byla buď přímo měřena, nebo byla vypočtena pomocí výstupů snímačů procesní teploty a tlaku. Tato měření hmotnostního průtoku nebyla příliš přesná...
