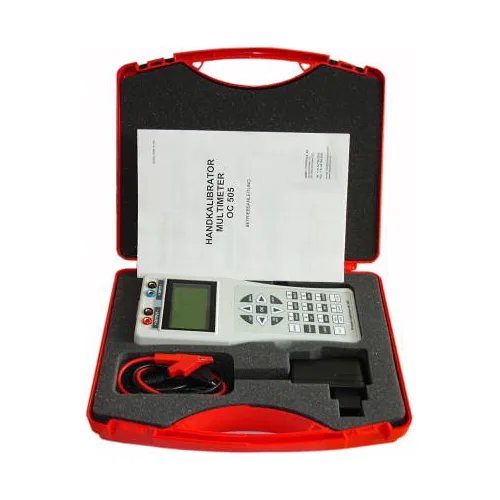

Univerzální procesní a teplotní kalibrátor

Cena
od 4 870 Kč bez DPH

Výrobce
OMEGA Engineering

Kód produktu
OC505_serie

Upřesněte výběr produktu
Varianta neexistuje

ks

Simulace termočlánků typu J, K, N, R, S, T, B, E. Simulace odporových teploměrů v rozsahu -200 až 850°C. Rozsah odporu až 3 kOhmy. Proudový kalibrátor 0 až 22 mA, aktivní/pasivní režim. Napěťový kalibrátor 0 až 25 V, mV rozsahy 0 až 27 mV a 0 až 540 mV. Multimetr ±2 Vdc až ±200 Vdc a 0 až 100 mA. Měření rychlých přechodových jevů. Funkce dataloggeru u modelu OC505-D. Více

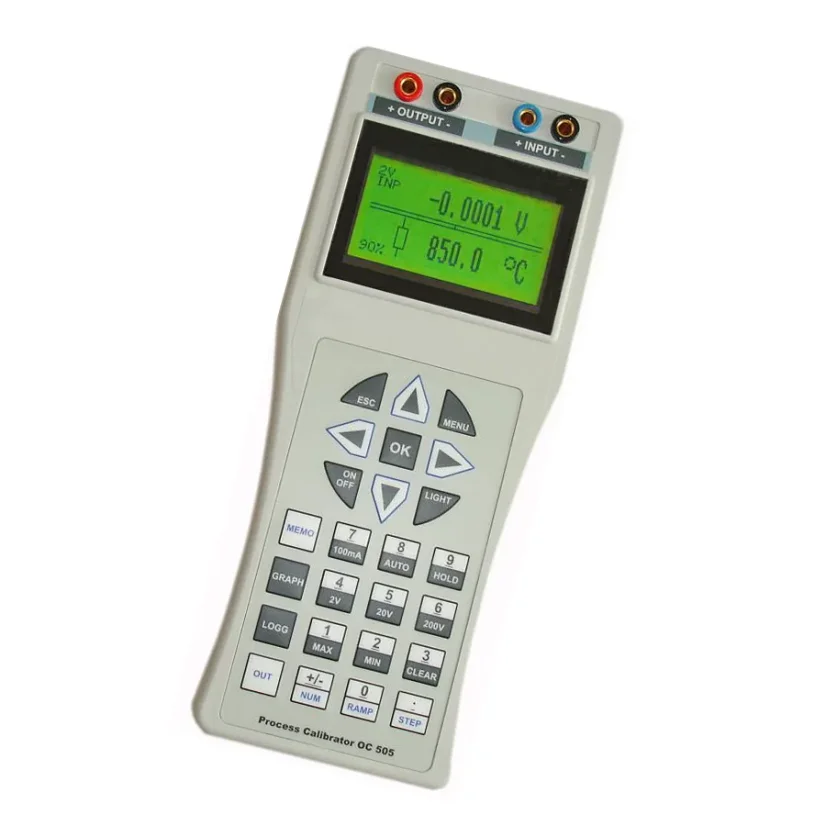

Model OC505 je ruční kalibrátor a multimetr pro generování proudových signálů 0 až 22 mA v aktivním nebo pasivním režimu a napěťových signálů 0 až 25 Vdc. Současně s generovanými kalibračními signály lze měřit externí napětí ±2 V, ±20 V a ±200 Vdc (vybrané rozsahy nebo automatický rozsah) a proudy až do 100mA.

Mezi další funkce patří generování mV signálů, simulace termočlánků, generování odporů a odporových teplotních snímačů. Až osm rychlých vstupních signálů - přechodových jevů - lze měřit, uložit do paměti a graficky zobrazit na displeji nebo nahrát do PC.

OC505-D je kalibrátor a multimetr s funkcí dataloggeru. Generovaný signál kalibrátoru a naměřený signál na vstupu multimetru budou uloženy jako tabulky s přidaným datumem a časem. Interval záznamu je volitelný od 2 vteřin do 24 hodin. Data mohou být přenesena do PC, zobrazena jako tabulky a dále zpracována v softwaru SoftManager na Windows PC. Software se dodává zvlášť, kód produktu OC505-SOFT, viz konfigurátor výše.

Funkce:

  • mV napěťové signály 0-27 mV nebo 0-540 mV pro kalibraci vážních čidel a dalších zařízení s nízkou úrovní signálu. Rozlišení výstupní napětí až na 0,001 mV.
  • Simulace termočlánků J, K, N, R, S, T, B a E v celém rozsahu DIN. Výstup přes termočlánkový konektor s automatickou kompenzací studeného konce. Kompenzaci lze vypnout.
  • Simulace odporových teploměrů Pt-100, Pt-200, Pt-500, Pt-1000 a Ni-1000, na výstupních svorkách jsou skutečné odpory, na displeji se zobrazují hodnoty teploty.
  • Odporový zdroj: Generátor reálných hodnot odporu od 45 do 3000 Ohmů s rozlišením 0,5 Ohmu.
  • Přechodové jevy: Pro uložení rychlých změn signálů na vstupu multimetru je k dispozici osm paměťových slotů. Každý přechodový jev lze jednotlivě graficky zobrazit na LCD displeji. Data lze také přenést do PC a pomocí softwaru SoftManager znázornit jak v grafech tak v tabulce.

SPECIFIKACE:

Rozsahy:
DC-A 0-22 mA aktivní nebo pasivní režim, rozlišení 0,001 mA
DC-V 0-25 V, rozlišení 0,001V
mV výstup 0-27 mV, rozlišení 0,001 mV
0-540mV, rozlišení 0,01mV

Termočlánky (podle ITS 90): -270°C až: J (1200°C), K (1370°C), N (1300°C), R (1760°C), S (1760°C), T (400 °C), B (1820 °C), E (1000 °C)
Odporové teploměry: Pt-100, 200, 500, Pt-1000 rozsah -200 °C až 850 °C; Ni-1000 rozsah -60°C až 170°C
Rezistory: 45 Ohmů až 3000 Ohmů, rozlišení 0,5 Ohmů

Přesnost:
Procesní signál: DC-V, DC-I ±0,05 % z hodnoty + 0,1 % z rozsahu
Termočlánek: ±0,3 až 2,5 °C
Odporový teploměr: ±0,2 % z hodnoty + 1 °C
Odpor: ±0,2 % z hodnoty + 0,5 Ohm
Teplotní koeficient: ±25ppm/K

Výstup signálu:
Přímé zadání: z klávesnice, 5 místné rozlišení
Krokování: volně volitelné, stoupání nebo klesání
Rampy: stoupající nebo klesající rampy s volitelnými kroky

Kompletní specifikace naleznete v katalogovém listu (PDF) viz část "Ke stažení"
