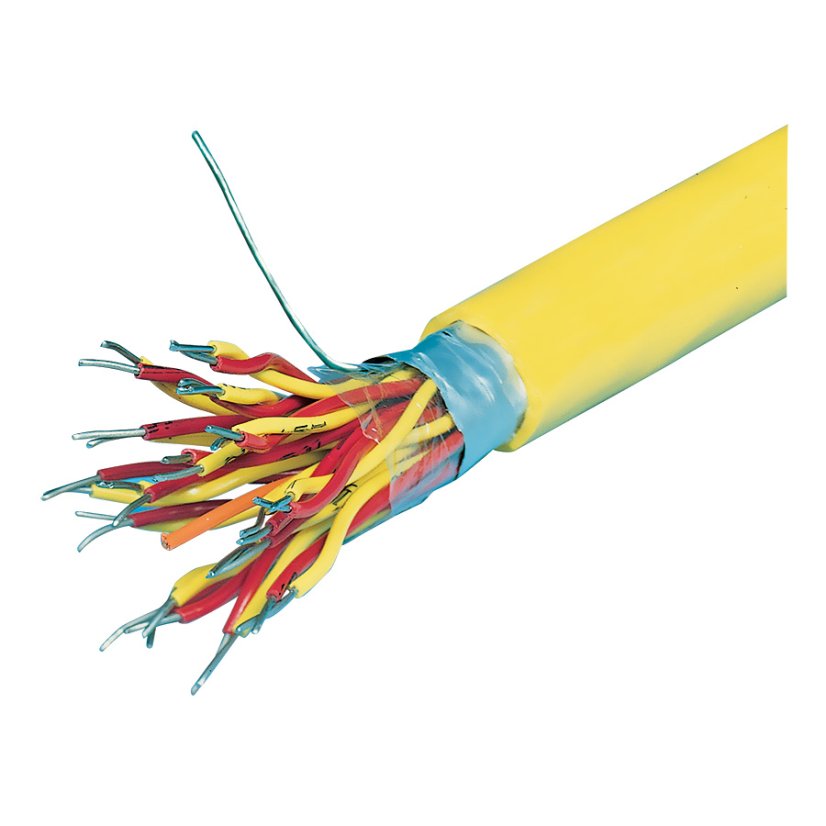

Vícepárové termočlánkové kompenzační vedení

Přidat do oblíbených Přidat do porovnání
Vybírejte od nejdůležitějšího
Varianta neexistuje
od 3 250 Kč bez DPH

Model# (PN): 4KX_MULTIPAIR_CABLE Dodací podmínky

OMEGA Engineering

Izolace z PVC. Individuálně kroucené páry. Počet párů od 4 do 24. Pro termočlánky typu J, K a T. Barevné značení dle ANSI nebo IEC. Více

Minimální množství pro objednávku je 25 ft = 7.5 m. Přidávat lze po 1 ft (30 cm).

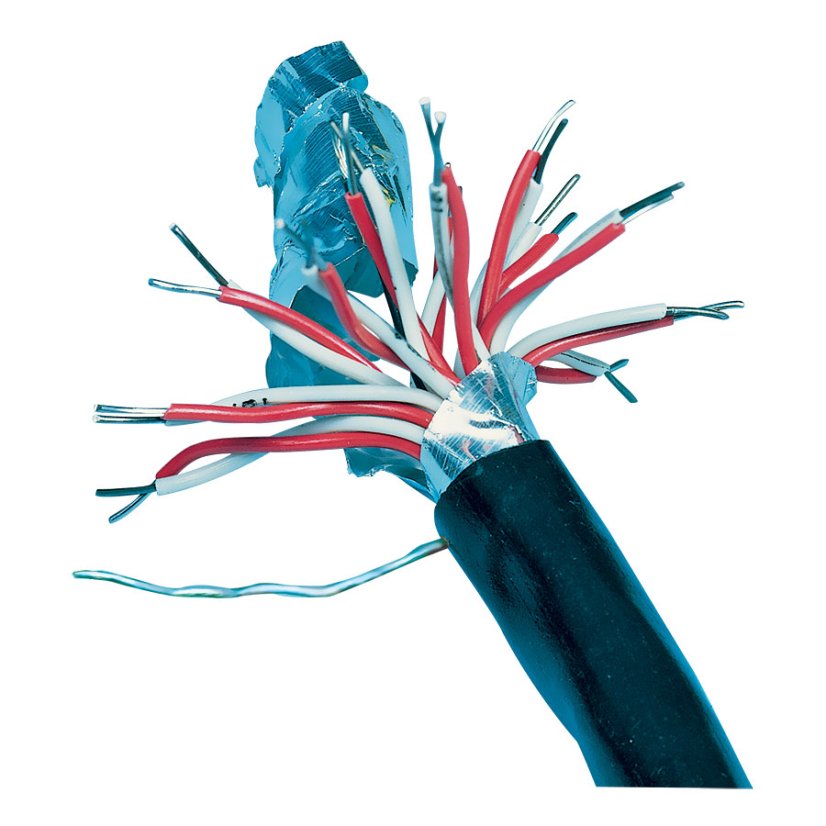

Z běžných prodlužovacích vedení jsou vyrobeny standardní vícepárové kabely. Každý vodič má polyvinilovou izolaci o síle 0,38 mm. Jednotlivé páry jsou krouceny. Svazek kroucených páru je ovinut mylarovým páskem, pak je přiloženo měděné lanko a celek ovinut aluminium-mylar páskem - elektrostatickým stíněním. Kabel je pak povlečen vnějším polyvinylovým pláštěm o síle 1,1 mm. Každý standardní kabel má zvláštní vodič pro použití jako zemnící vodič nebo jako pomocný pro uzavření komunikačního nebo signálního obvodu. Standardní kabely jsou barevně značeny. Jednotlivé páry pak jsou značeny 1-1, 2-2, atd. pro snadné rozlišení. Izolace vydrží trvale teploty do 105°C.

Typ vodičů:

Drát - 20 AWG - průměr 0.8 mm nebo Lanko - 24 AWG - průměr 0.5 mm

Možnosti barevného značení:

Kabel v ANSI barevném značení lze zakoupit v jakékoliv délce. Minimum je 25 ft (7.5 m).
Kabel v IEC barevném značení se dodává v cívkách s pevnou délkou. Pro tuto variantu kontaktujte prodejní oddělení.

Minimální poloměr ohybu:

4 párový kabel: 6x celkový průměr.
8 párový kabel: 10x celkový průměr.
Více než 8 párový kabel: 14x celkový průměr.

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Parametry
Typ termočlánku K, J, T
Ke stažení
4KX_MULTIPAIR_CABLE_en_spec_sheet.pdf (pdf, 202.8 kB)
Barevne_znaceni_ANSI_IEC.pdf (pdf, 82.2 kB)
Typ termočlánku K, J, T
Jak se měří teplota? Výběr vhodného snímače

Jak se měří teplota? Výběr vhodného snímače

Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače Pt100 a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.

Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...

Co je termočlánkový drát a jak funguje?

Co je termočlánkový drát a jak funguje?

Termočlánkový drát se využívá pro výrobu termoelektrických snímačů teploty, neboli termočlánků, které se nejčastěji využívají při měření teploty v průmyslových provozech. Termočlánek je snímač pro měření teploty, který se skládá ze dvou odlišných kovů, které jsou spojeny na snímacím konci.

Různé typy termočlánků (např. termočlánkový snímač typu J, typu K a další) používají různé směsi kovů v jednotlivých větvích. Signál z termočlánku má velmi nízkou úroveň, například u typu K kolem 41µV na °C, což klade vysoké nároky na vedení signálu. Zároveň termočlánky vyžadují...
