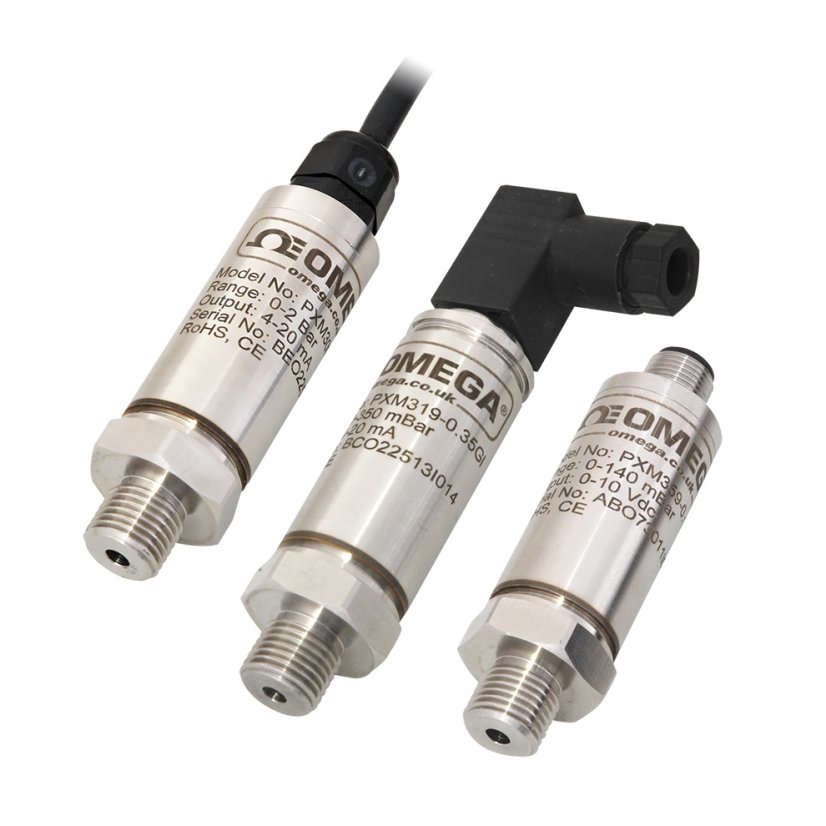

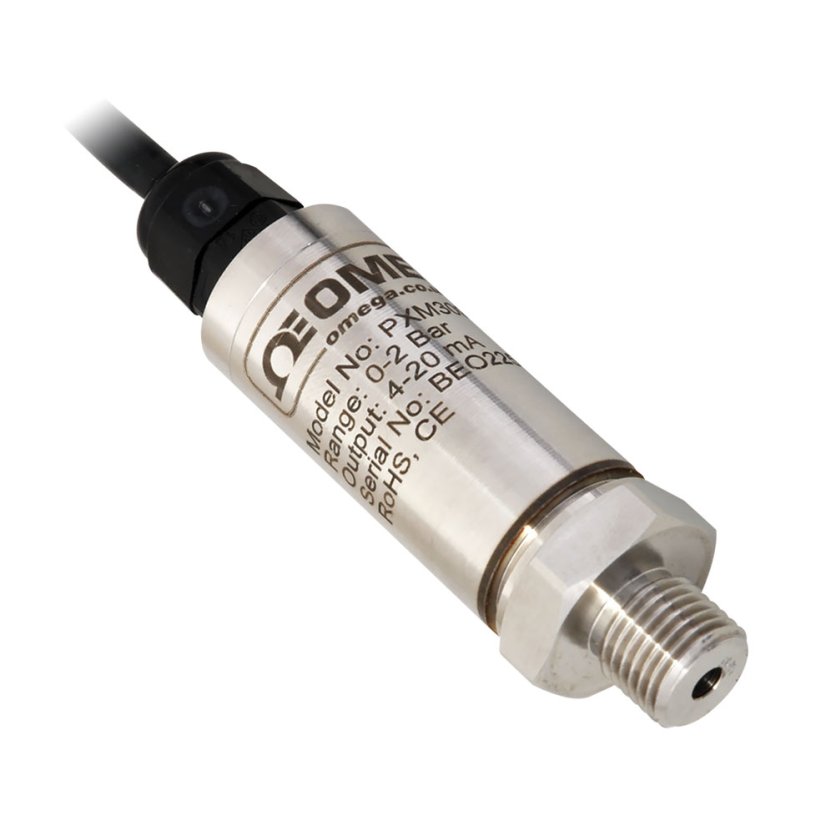

Vysoce přesný tlakový snímač

On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.

Napájení s ochranou proti přepólování a s přepěťovou ochranou
Napěťový výstup 0–10 Vss: 15–30 Vss při 10 mA
Proudový výstup: 4–20 mA: 9–30 Vss

Statická chyba měření
±0.25% z plného rozsahu při 25°C (zahrnuta chyba linearity, hystereze a reprodukovatelnosti)
Dlouhodobá stabilita (1 rok): ±0.25% z plného rozsahu

Celková chyba
70 mB  ±4,5%  (relativní)
140 mB  ±3%  (relativní)
350 mB  ±1,5%  (relativní i absolutní)
1-20 Bar  ±1%  (absolutní)
1-700 Bar  ±1%  (absolutní)

Poznámka: Celková chyba zahrnuje všechny chyby přesnosti, vliv teplotní stability, tolerance rozsahu i nuly

Izolační odpor (plášť snímače proti kterémukoli vodiči): 1 MOhm při 25 Vss
Životnost: 1x10^7 cyklu plného rozsahu tlaku

Krytí

IP67 nebo IP65 v závislosti na modelu, viz tabulka níže:

Bezpečné tlakové přetížení
Relativní tlak 0–70 mB, až do 0–3.5 bar: 3x rozsah snímače nebo 1.38 bar
Absolutní tlak 0–350 mB, až do 0–20 bar: 3x rozsah snímače nebo 1.38 bar
Relativní tlak 0–7 bar, až do 0–700 bar: 2x rozsah snímače

Nebezpečí roztržení snímače
Relativní tlak 0–70 mB, až do 0–3.5 bar: 5x rozsah snímače nebo 1.72 bar
Absolutní tlak 0–350 mB, až do 0–20 bar: 5x rozsah snímače nebo 1.72 bar
Relativní tlak 0–7 bar, až do 0–700 bar: 5x rozsah snímače

Rozsah teplotní kompenzace
Relativní/absolutní tlak 0-70 mB, až do 0-350 mB: 0–50 °C
Relativní tlak 0-1, až do 0-700 bar: -20–85 °C
Absolutní tlak 0-1, až do 0-20 bar: -20–85 °C
Pracovní teplota: -40 až 85 °C
Časová konstanta: 1ms
Šířka frekvenčního pásma: do 1 kHz typicky
Přípojka tlaku: s vnějším závitem G 1/4

Části ve styku s měřeným médiem
Relativní tlak 0-70 mB, až do 0-3.5 bar: 316SS nerez
Relativní tlak 0-7 bar, až do 0-700 bar: 17-4PH SS nerez
Absolutní tlak 0-350 mB, až do 0-20 bar: 316SS nerez
CE shoda: EC55022, EC55011, emisní třida A&B
IEC: 61000-2, -3, -4, -5, -6, &-9
Citlivost na otřesy: 50 g, 11 ms poloviční rázová vlna
Citlivost na vibrace: ± 20 g

Elektrické připojení
PXM309: 2 nebo 3-vodičový kabel délky 1.5 m, výstup mA nebo 10V
PXM319: mini DIN konektor včetně protikusu konektoru
PXM359: 4-pinový konektor M12
Hmotnost: 150 g v závislosti na konfiguraci

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Možnosti konfigurace modelu:

(1) Provedení vybrat z:
PXM309 pro provedení s kabelem
PXM319 pro provedení mini DIN
PXM359 pro provedení s konektorem M12

(2) Typ tlaku a rozsah vybrat z:
-0.35A pro absolutní 350 mbarů
-001A pro absolutní 1 bar
-002A pro absolutní 2 bary
-3.5A pro absolutní 3.5 barů
-007A pro absolutní 7 barů
-015A pro absolutní 15 barů
-020A pro absolutní 20 barů
-0.07G pro relativní 70 mbarů
-0.14G pro relativní 140 mbarů
-0.35G pro relativní 350 mbarů
-001G pro relativní 1 bar
-002G pro relativní 2 bary
-3.5G pro relativní 3.5 barů
-007G pro relativní 7 barů
-010G pro relativní 10 barů
-015G pro relativní 15 barů
-020G pro relativní 20 barů
-035G pro relativní 35 barů
-070G pro relativní 70 barů
-140G pro relativní 140 barů
-200G pro relativní 200 barů
-350G pro relativní 350 barů
-500G pro relativní 500 barů
-700G pro relativní 700 barů

(3) Výstup vybrat z:
10V pro 0 až 10 Vss
I pro 4 až 20 mA
