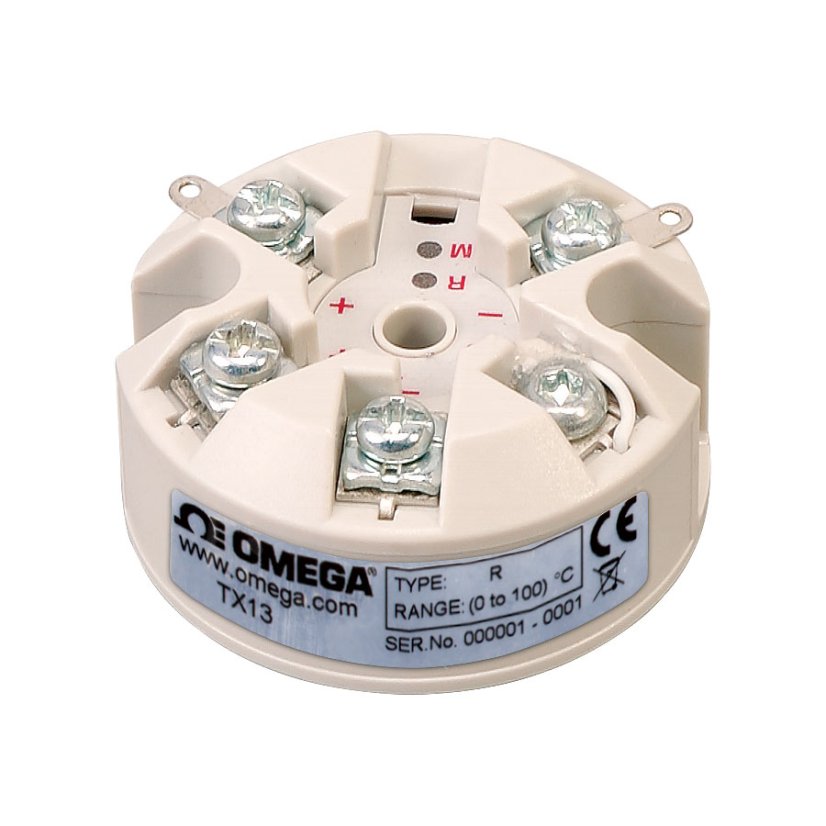

Teplotní převodník do hlavice konfigurovatelný vestavěným tlačítkem
Pro termočlánky K, J, N, E, T, R, S a mV vstup. Jednoduchá konfigurace tlačítkem. 56 předprogramovaných rozsahů, připraveno k okamžitému použití. Uživatelem definované omezení rozsahu - eliminace chyby snímače při nulové hodnotě. Programovatelné chování při přerušení snímače s indikátorem poruchy snímače. Galvanicky izolovaný. Více
Model# (PN): TX13 Dodací podmínky
Teplotní převodník TX13 je určený pro montáž do hlavice průmyslového termočlánku a převádí termočlánkový signál v nakonfigurovaném rozsahu na standardní průmyslový proudový signál 4 až 20 mA. Jednoduché ovládání tlačítkem umožňuje uživateli zvolit typ termočlánku, chování výstupu při přerušení snímače, vybrat pevné rozsahy nebo zvolit uživatelem definované oříznutí signálu 4 až 20 mA. Převodník využívá nejnovější digitální technologii, která zajišťuje přesný výstup bez driftu.
Výchozí tovární kalirace je nastavena pro rozsah 0 až 1 000°C a vstup pro termočlánek typu K s horním rozsahem při přerušení snímače.
Poznámka: Pokud potřebujete převodník dodat v určité konfiguraci výstupu, zvolte v konfigurátoru volitelnou konfiguraci. Před odesláním bude převodník nastaven a otestován pro vámi definovanou konfiguraci.
SPECIFIKACE:
Izolace: Testováno do 250 Vdc
Přerušení snímače: nastavitelný výstup, jako minimální nebo maximální
Kompenzace studeného konce:
Rozsah: -40 až 85°C
Přesnost: ±0.5°C
Tracking: ±0.05°C/°C
Stabilita:
Offset: 0.1°C/°C
Span: 0.05°C/°C
Přesnost@20°C:
Typ TC | Rozsah °C | Přesnost vstupu |
K | -200 až 1370 | ±(0.5°C + 0.1% z plného rozsahu) |
J | -100 až 1200 | |
E | -200 až 1000 | |
N | -180 až 1300 | |
T | -200 až 400 | |
R | -10 až 1760 | ±(0.5°C + 0.1% z p.r.) v rozsahu 800 až 1600 |
S | -10 až 1760 | |
mV | -10 až 70mV | ±0.02% z plného rozsahu |
Typ výstupu: 2 vodičový, 4 až 20 mA
Připojení: šroubovací svorkovnice
Maximální výstup: 21.5 mA (v režimu přerušení snímače)
Minimální výstup: 3.8 mA (v režimu přerušení snímače)
Přesnost: (mA výstup/2000) nebo 5 uA (podle toho co je větší)
Loop Voltage Effect: 0.2 uA/V
Teplotní drift (od 20°C): ±1 uA/°C typicky; ±1.5 uA max
Maximální zatížení výstupu: [(napájecí napětí zdroje-10)/20]KΩ (Příklad: 700Ω @ 24V)
Pracovní prostředí
Pracovní teplota okolí: -40 až 85°C
Skladovací teplota okolí: -50 až 90°C
Rozsah vlhkosti: 10 až 90% RH nekondenzující
Rozměry: průměr 43 mm x výška 21 mm
Váha: 31 g
Vzorkování: 500 mS
Čas odezvy: 1 vteřina na 90% cílové hodnoty
Čas náběhu po zapnutí: typicky 5 vteřin
Čas zahřátí na provozní vlastnosti: 1 minuta pro plnou přesnost
Napájení: 10 až 30 Vdc
Co je to převodník signálu?
Převodník signálu neboli zařízení pro úpravu snímaného signálu je zařízení, které převádí jeden typ elektrického signálu na typ jiný. Jeho primární funkce je převést signál, který může být obtížně zpracovatelný konvenčními přístroji, do snáze zpracovatelného formátu. Při provádění této konverze může probíhat řada funkcí.
Úprava signálu je důležitý proces prováděný v rámci systému sběru dat. Zahrnuje manipulaci s výstupem analogového signálu ze snímačů za účelem jeho přípravy na další fázi zpracování. Úprava signálu zesiluje a převádí signály ze snímačů nebo...
