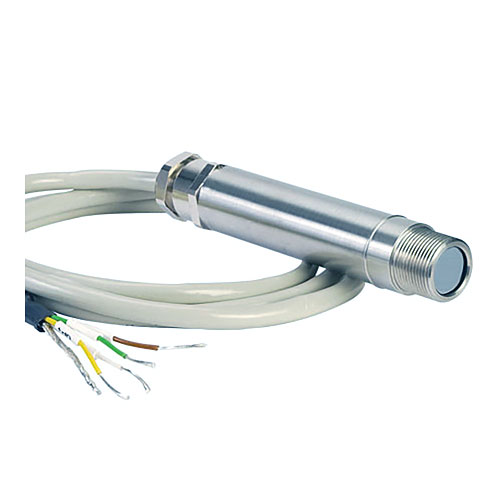

English (EUR)Infračervený převodník s volitelným zorným polem a výstupem
Vhodné pro většinu průmyslových aplikací. Teplotní rozsah -20 až 500°C. Pevná emisivita 0,95. 2 vodičový výstup 4 až 20 mA nebo 4 vodičový napětový / termočlánekový výstup. 4 vodičová jednotka poskytuje údaj o vnitřní teplotě snímače. Zorné pole: 2:1, 15:1, 30:1 nebo blízký fokus. Rychlá odezva s vysokou stabilitou. Pouzdro z nerezové oceli, krytí IP65. Rychlá a snadná instalace. Volitelně pouzdro chlazené vzduchem/vodou, vzduchový ofuk, laserový zaměřovací modul a montážní držáky. Více
Série OS210-150-300-800 nabízí vysoce kvalitní a kompaktní infračervené snímače teploty, které měří teplotu v těžko přístupných místech nebo teplotu pohybujících se předmětů a materiálů. Měří přesně a konzistentně teploty v rozsahu od -20 do 500°C s vynikající dobou odezvy 240 ms. Infračervené (IR) snímače jsou k dispozici buď jako 2 nebo 4 vodičové jednotky.
2 drátové infračervené snímače přenášejí cílovou teplotu jako výstup 4 až 20 mA a nabízejí jednoduché řešení pro většinu bezkontaktních aplikací pro měření teploty.
4 drátové infračervené snímače přenášejí cílovou teplotu jako výstup 0 až 50 mV nebo termočlánek (typ J, K nebo T) plus teplotu interního snímače teploty jako výstup 4 až 20 mA. Druhý výstup lze využít k zajištění bezpečného provozu snímače ve správných mezích okolní teploty, a tak zabránit poškození způsobenému přehřátím nebo podchlazením. Lze jej také použít k přibližné indikaci teploty vzduchu v okolí snímače.
Infračervené snímače jsou vybaveny precizními germaniovými čočkami pro přesnou optiku.
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
SPECIFIKACE:
Opakovatelnost: ±0.5% ze čtení nebo ±0.5ºC, platí větší hodnota
Čas odezvy, t90: 240 ms (90% odezva)
Spektrální rozsah: 8 až 14 µm
Napájení: 24 Vdc (28 Vdc max)
Minimální napětí: 6 Vdc
Maximální impedance smyčky: 900 Ohmů (výstup 4 až 20 mA)
Výstupní impedance: 56 Ohmů (napěťový a termočlánkový výstup)
Konstrikce: nerezová ocel
Rozměry: 103 x 18 mm
Montážní závit: M16 x 1 mm
Délka kabelu: 1 m (součástí), delší kabely jsou dostupné na základě objednávky
Váha včetně kabelu: 95 g
Krytí: IP65
Okolní teplota: 0 až 70ºC
Relativní vlhkost: 95% maximálně, nekondenzující
Jak se měří teplota? Výběr vhodného snímače
Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače Pt100 a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.
Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...

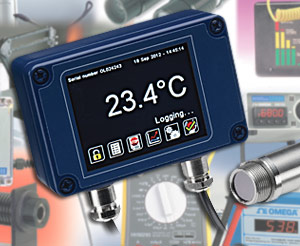

Co je to pyrometr / Infračervený teploměr?
