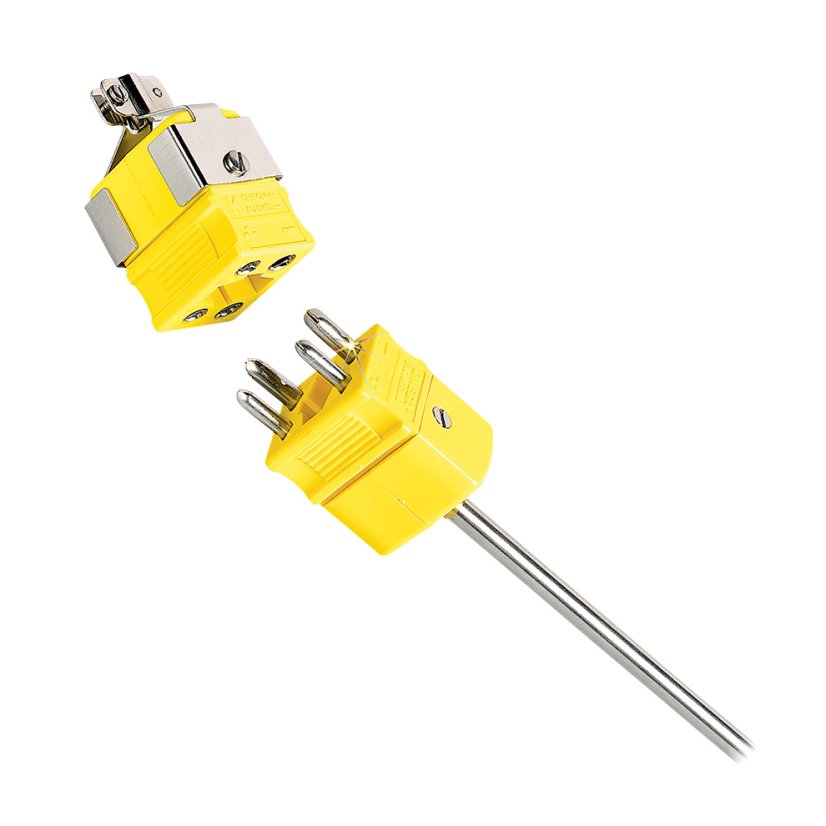

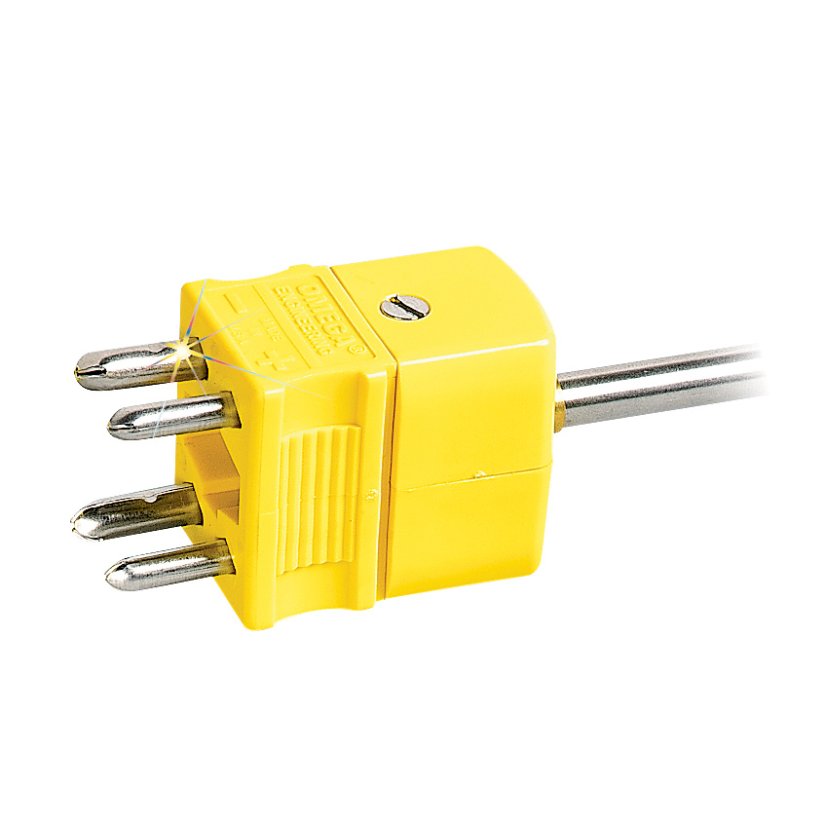

Dvojitá termočlánková sonda se standardním konektorem
Dvojitý termočlánek. Umožňuje dvojité měření v jednom místě. Kontinuální měření a regulace. Vestavěná "záloha". Vyrobeno z materiálu se zvýšenou přesností. Maximální teplotní odolnost konektoru 180°C. Standardní délka 30 cm, možno dodat v libovolných délkách. Průměr pláště od 1,6 mm do 6,4 mm. Materiál pláště nerez ocel typu 304, Inconel nebo OMEGACLAD XL. Párový konektor DTC, kabelová svorka a další zobrazené příslušenství se objednává zvlášť. Více
Model# (PN): ICIN-DUAL Dodací podmínky
Dvojité termočlánky OMEGA™ jsou vyrobeny ze 4-vodičového materiálu OMEGACLAD™ a jsou zakončeny robustním dvojitým konektorem DTC. Plášť sondy se vyrábí z materiálu Inconel, nerez ocel typu 304 nebo Super OMEGACLAD™XL v průměrech od 1,6 mm do 6,4 mm.
Možno dodat v libovolných délkách podle potřeb zákazníka. Párový konektor DTC, kabelová svorka a další zobrazené příslušenství se objednává zvlášť.
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
Tabulka:
Typ termočlánku | Průměr pláště mm (in.) |
Uzemněný měřící konec |
Neuzemněný měřící konec |
Odhalený měřící konec |
J IRON-CONSTANTAN Inconel Sheath |
1.5 (1/16") 3.0 (1/8") 4.5 (3/16") 6.0 (1/4") |
ICIN-116G-12-DUAL ICIN-18G-12-DUAL ICIN-316G-12-DUAL ICIN-14G-12-DUAL |
ICIN-116U-12-DUAL ICIN-18U-12-DUAL ICIN-316U-12-DUAL ICIN-14U-12-DUAL |
ICIN-116E-12-DUAL ICIN-18E-12-DUAL ICIN-316E-12-DUAL ICIN-14E-12-DUAL |
J IRON-CONSTANTAN 304 SS Sheath |
1.5 (1/16") 3.0 (1/8") 4.5 (3/16") 6.0 (1/4") |
ICSS-116G-12-DUAL ICSS-18G-12-DUAL ICSS-316G-12-DUAL ICSS-14G-12-DUAL |
ICSS-116U-12-DUAL ICSS-18U-12-DUAL ICSS-316U-12-DUAL ICSS-14U-12-DUAL |
ICSS-116E-12-DUAL ICSS-18E-12-DUAL ICSS-316E-12-DUAL ICSS-14E-12-DUAL |
K CHROMEGA™-ALOMEGA™ Inconel Sheath |
1.5 (1/16") 3.0 (1/8") 4.5 (3/16") 6.0 (1/4") |
CAIN-116G-12-DUAL CAIN-18G-12-DUAL CAIN-316G-12-DUAL CAIN-14G-12-DUAL |
CAIN-116U-12-DUAL CAIN-18U-12-DUAL CAIN-316U-12-DUAL CAIN-14U-12-DUAL |
CAIN-116E-12-DUAL CAIN-18E-12-DUAL CAIN-316E-12-DUAL CAIN-14E-12-DUAL |
K CHROMEGA™-ALOMEGA™ 304 SS Sheath |
1.5 (1/16") 3.0 (1/8") 4.5 (3/16") 6.0 (1/4") |
CASS-116G-12-DUAL CASS-18G-12-DUAL CASS-316G-12-DUAL CASS-14G-12-DUAL |
CASS-116U-12-DUAL CASS-18U-12-DUAL CASS-316U-12-DUAL CASS-14U-12-DUAL |
CASS-116E-12-DUAL CASS-18E-12-DUAL CASS-316E-12-DUAL CASS-14E-12-DUAL |
E CHROMEGA™-CONSTANTAN Inconel Sheath |
1.5 (1/16") 3.0 (1/8") 4.5 (3/16") 6.0 (1/4") |
CXIN-116G-12-DUAL CXIN-18G-12-DUAL CXIN-316G-12-DUAL CXIN-14G-12-DUAL |
CXIN-116U-12-DUAL CXIN-18U-12-DUAL CXIN-316U-12-DUAL CXIN-14U-12-DUAL |
CXIN-116E-12-DUAL CXIN-18E-12-DUAL CXIN-316E-12-DUAL CXIN-14E-12-DUAL |
E CHROMEGA™-CONSTANTAN 304 SS Sheath |
1.5 (1/16") 3.0 (1/8") 4.5 (3/16") 6.0 (1/4") |
CXSS-116G-12-DUAL CXSS-18G-12-DUAL CXSS-316G-12-DUAL CXSS-14G-12-DUAL |
CXSS-116U-12-DUAL CXSS-18U-12-DUAL CXSS-316U-12-DUAL CXSS-14U-12-DUAL |
CXSS-116E-12-DUAL CXSS-18E-12-DUAL CXSS-316E-12-DUAL CXSS-14E-12-DUAL |
T COPPER-CONSTANTAN Inconel Sheath |
1.5 (1/16") 3.0 (1/8") 4.5 (3/16") 6.0 (1/4") |
CPIN-116G-12-DUAL CPIN-18G-12-DUAL CPIN-316G-12-DUAL CPIN-14G-12-DUAL |
CPIN-116U-12-DUAL CPIN-18U-12-DUAL CPIN-316U-12-DUAL CPIN-14U-12-DUAL |
CPIN-116E-12-DUAL CPIN-18E-12-DUAL CPIN-316E-12-DUAL CPIN-14E-12-DUAL |
T COPPER-CONSTANTAN 304 SS Sheath |
1.5 (1/16") 3.0 (1/8") 4.5 (3/16") 6.0 (1/4") |
CPSS-116G-12-DUAL CPSS-18G-12-DUAL CPSS-316G-12-DUAL CPSS-14G-12-DUAL |
CPSS-116U-12-DUAL CPSS-18U-12-DUAL CPSS-316U-12-DUAL CPSS-14U-12-DUAL |
CPSS-116E-12-DUAL CPSS-18E-12-DUAL CPSS-316E-12-DUAL CPSS-14E-12-DUAL |
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
Co je termočlánek / Termoelektrický snímač teploty?
Termočlánek je nejběžnější snímač pro měření teploty. Tento snímač tvoří dva rozdílné dráty, které jsou na jednom konci spojené a na druhém konci připojené k termočlánkovému měřiči teploty nebo jinému obdobnému přístroji. Je-li termočlánek správně konfigurován, poskytuje teplotní měření v širokém rozsahu teplot.
Je také všeobecně známý pro svou všestrannost a víceúčelovost. Jako snímač teploty se běžně používá v širokém spektru aplikací...
Jak se měří teplota? Výběr vhodného snímače
Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače Pt100 a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.
Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...
Co je to termočlánek K?
Termočlánek typu K můžeme chápat jako jakýkoliv teplotní snímač jehož větve jsou tvořeny vodičem ze slitiny nikl-chrom (Chromel) a nikl-hliník (Alumel), který splňuje požadavky na elektrický výstup uvedený v normě pro termočlánek typu K ANSI/ASTM E230 nebo IEC 60584. Může jít o ponorný snímač, povrchový snímač, drátový nebo jiný typ termočlánkového snímače nebo kabelu.
Termočlánky a termočlánkové vedení typu K je typicky označovány 2 různými barvami. Žlutý konektor, záporná větev termočlánku červená a kladná větev termočlánku žlutá podle normy ANSI/ASTM E230 nebo...
Jaké jsou nejčastější aplikace termočlánků?
Termočlánek je nejpoužívanějším snímačem teploty na světě, a to díky kombinaci širokého spektra teplotních rozsahů, odolnosti a nízké ceně. Termočlánky se používají v širokém rozsahu aplikací, od domácích spotřebičů, až po průmyslové procesy, výrobu elektrické energie, monitorování a ovládání pecí, zpracování potravin a výrobu nápojů, snímače v automobilovém průmyslu, letecké motory, rakety, satelity i kosmické lodě.
Je-li třeba zajistit měření teploty pomocí zařízení, které odolává vysokým teplotám, je malé, má rychlou odezvu a odolá vibracím a otřesům, jsou to většinou právě termočlánky, které se využívají...
eBook / Automobilový průmysl
OMEGA má jako dodavatel snímačů a komplexních ASŘ již více jak 50-ti letou zkušenost. Tato skutečnost spolu s kvalitním inženýrským servisem z ní dělá spolehlivého a perspektivního dodavatele pro technologie v automobilovém průmyslu.
Nabízíme nejmodernější snímače a přístrojovou instrumentaci pro automobilový průmysl. S našimi rozsáhlými zkušenostmi a znalostmi průmyslových aplikací a vysoce kvalitními měřicími přístroji, jsme spolehlivou značkou. Naše kompletní řady snímačů jsou každodenně používány v...
Běžné techniky kalibrace termočlánků
Měření teploty je možné provádět mnoha způsoby. Běžně používáme k měření teploty teploměry. Nicméně, pro přesná měření, kde je třeba zaznamenat i malou změnu teploty, používáme pokročilé formy měřicích zařízení a jednou z nich jsou termočlánky. Termočlánky jsou měřicí zařízení, která dokážou rozlišit i velmi malé změny teploty. Proto jsou široce používány v aplikacích, kde je přesnost a ekonomika provozu nanejvýš důležitá.
Nicméně, jako u každého měřicího zařízení, přesnost termočlánků se časem při neustálém používání zhorší. V tomto okamžiku potřebuje termočlánek rekalibraci...
Nerezové materiály plášťových teplotních sond
Nerezová, nebo-li korozivzdorná ocel (inox) je vysoce legovaná ocel se zvýšenou odolností proti korozi. Jedná se o slitinu chromu, železa, uhlíku a většinou také niklu, případně dalších legujících prvků. Odolnost vůči korozi je vlivem schopnosti pasivace povrchu oceli, tj. vytváření samovolné, případně řízené, neviditelné ochranné vrstvy na povrchu kovu.
Některé nejběžnější typy nerezových ocelí, které se využívají i při výrobě plášťových termočlánků, odporových teplotních sond Pt100 a dalších snímačů naleznete níže...
