OMEGALOK™ závitový adaptér

Přidat do oblíbených Přidat do porovnání

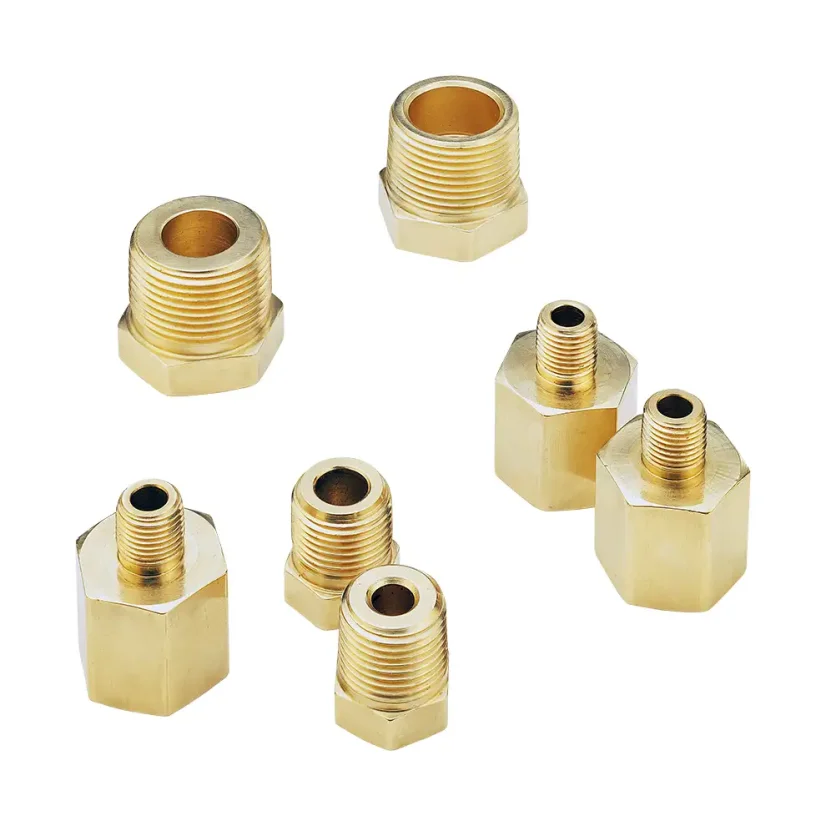

K dispozici v provedení z nerezové oceli, mosazi nebo uhlíkové oceli. Redukce až na závit 1/8" NPT, přizpůsobení až na závit 1" NPT. Redukce také pro metrické závity. Robustní provedení. Více

Model# (PN): RA_RB_serie Dodací podmínky

NPT závitové adaptéry

NPT závit		"B" Hex	"A" IN	Modely Mosaz	Modely Nerezová ocel
Samec	Samice	"B" Hex	"A" IN	Modely Mosaz	Modely Nerezová ocel
Redukční adaptéry (menší na větší)
1/8	1/4	1 1/8	1.50	RA-18-14-BR	RA-18-14-SS
1/8	1/2	1 1/8	1.50	RA-18-12-BR	RA-18-12-SS
1/4	1/2	1 1/8	1.69	RA-14-12-BR	RA-14-12-SS
7/16-20	1/4	1 1/8	1.94	RA-716-14-BR	RA-716-14-SS
1/2	3/4	1 3/8	1.94	RA-12-34-BR	RA-12-34-SS
1/2	1	1 5/8	2.16	N/A	RA-12- 1-SS
Redukční adaptéry (větší na menší)
1/4	1/8	7/8	1.09	RB-14-18-BR	RB-14-18-SS
1/2	1/8	7/8	1.09	RB-12-18-BR	RB-12-18-SS
1/2	1/4	7/8	1.09	RB-12-14-BR	RB-12-14-SS
3/4	1/2	1 1/8	1.17	RB-34-12-BR	RB-34-12-SS
1	1/2	1 3/8	1.36	RB- 1-12-BR	RB-1-12-SS
1	3/4	1 3/8	1.36	RB- 1-34-BR	RB-1-34-SS
1 1/4	3/4	1 3/4	1.48	—	RB-114-34CS
1 1/4	1	1 3/4	1.48	—	RB-114-1CS
1 1/2	1	2	1.56	—	RB-112-1-CS

Metrické závitové adaptéry

Typ závitu		"Flats" mm	"Length" mm	Modely Mosaz	Modely Nerezová ocel
Samice NPT	Samec BSPT	"Flats" mm	"Length" mm	Modely Mosaz	Modely Nerezová ocel
1/8	1/8-28	14	27.7	MTA1-1/8-1/8-BR	MTA1-1/8-1/8-SS
1/4	1/4-19	19	36.1	MTA1-1/4-1/4-BR	MTA1-1/4-1/4-SS
3/8	3/8-19	22	38.1	MTA1-3/8-3/8-BR	MTA1-3/8-3/8-SS
1/2	1/2-14	27	49.3	MTA1-1/2-1/2-BR	MTA1-1/2-1/2-SS
3/4	3/4-14	34	51.3	MTA1-3/4-3/4-BR	MTA1-3/4-3/4-SS
1	1-11	41	58.4	MTA1-1-1-BR	MTA1-1-1/2-SS
BSPT	NPT
1/4-19	1/4	19	36.3	MTA2-1/4-1/4-BR	MTA2-1/4-1/4-SS
3/8-19	3/8	22	38.4	MTA2-3/8-3/8-BR	MTA2-3/8-3/8-SS
1/2-14	1/2	27	49.8	MTA2-1/2-1/2-BR	MTA2-1/2-1/2-SS
NPT	BSPP
1/8	1/8-28	14	25.1	-	MTA3-1/8-1/8-SS
1/4	1/4-19	19	33.5	MTA3-1/4-1/4-BR	MTA3-1/4-1/4-SS
3/8	3/8-19	22	35.8	MTA3-3/8-3/8-BR	MTA3-3/8-3/8-SS
1/2	1/2-14	27	44.2	MTA3-1/2-1/2-BR	MTA3-1/2-1/2-SS
3/4	3/4-14	34	48.0	MTA3-3/4-3/4-BR	MTA3-3/4-3/4-SS
1	1-11	41	53.3	MTA3-1-1-BR	MTA3-1-1-SS
BSPP	NPT
1/4-19	1/4	19	27.4	MTA4-1/4-1/4-BR	MTA4-1/4-1/4-SS
3/8-19	3/8	22	32.3	MTA4-3/8-3/8-BR	MTA4-3/8-3/8-SS
1/2-14	1/2	27	41.9	MTA4-1/2-1/2-BR	MTA4-1/2-1/2-SS

Náhradní těsnící kroužky (balení 10 ks)

Pro průměr pláště	Mosaz	Nerezová ocel	PTFE (Teflon)
1/16"	B-FER-1/16	SS-FER-1/16	T-FER-1/16
1/8"	B-FER-1/8	SS-FER-1/8	T-FER-1/8
3/16"	B-FER-3/16	SS-FER-3/16	T-FER-3/16
1/4"	B-FER-1/4	SS-FER-1/4	T-FER-1/4
5/16"	B-FER-5/16	SS-FER-5/16	T-FER-5/16
3/8"	B-FER-3/8	SS-FER-3/8	T-FER-3/8
1/2"	B-FER-1/2	SS-FER-1/2	T-FER-1/12

*POZNÁMKA: PTFE (teflonové) těsnící kroužky lze používat jen s nerezovými závitovými adaptéry.

On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení".

Ke stažení

RA_RB_spec_sheet.pdf (pdf, 326.9 kB)
