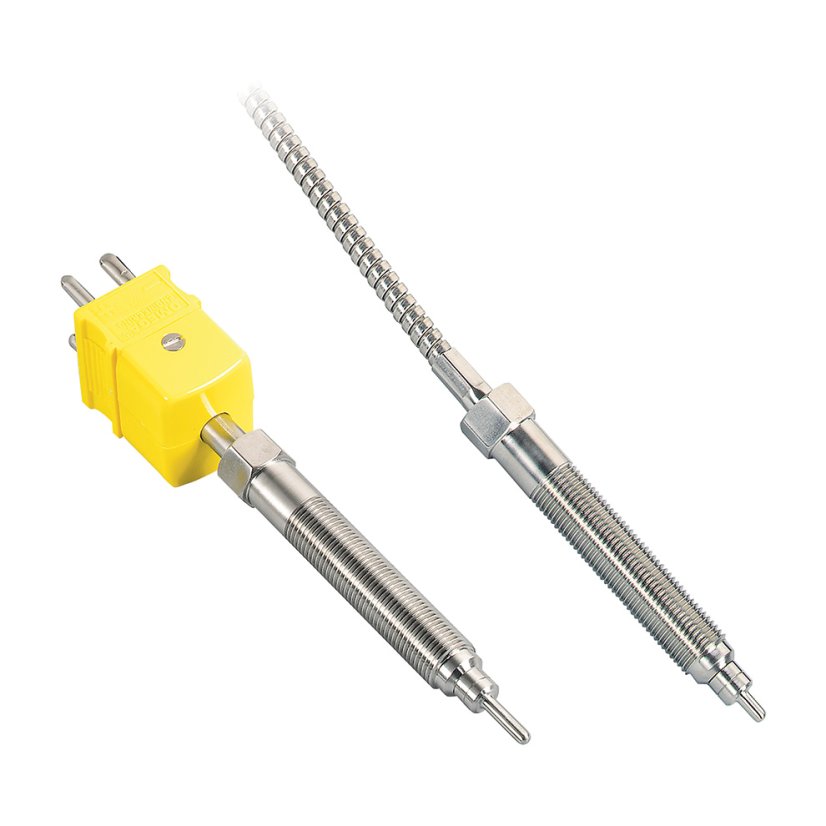

Termočlánková sonda pro plastikářské stroje
Pracovní teplota až 480°C. Jednoduché nebo dvojité termočlánkové sondy s rychle odpojitelným konektorem. Modely s ohebným prodloužením nebo jako pevné válečky se šroubením. Měřící špička z nerez materiálu typu 316. Možno dodat v různých délkách rozměrů "A" i "B". Více
Model# (PN): TER_TEFE_SEFE_SERP Dodací podmínky
Vysoce odolné termočlánkové sondy OMEGA jsou určeny pro montáž do hlavic vytlačovacích lisů nebo do adaptéru licích forem vstřikovacích lisů pro přímé měření teploty roztaveného plastu. Nabízíme širokou škálu termočlánkových sond v různých modifikacích, různých provedení a v libovolných délkách ponoru. Všechny sondy jsou vyrobeny z nerez materiálu typu 316.
Tabulka rozměrů:
Styl | Rozměr "A" (palce) | Rozměr "B" (palce) |
1 | lícující | 3 |
2 | 1/4 | 3 |
3 | 1/2 | 3 |
4 | 3/4 | 3 |
5 | 1 | 3 |
6 | lícující | 6 |
7 | 1/4 | 6 |
8 | 1/2 | 6 |
9 | 3/4 | 6 |
10 | 1 | 6 |
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
Výhody dvojitého provedení:
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
Možnosti konfigurace sondy:
(1)-(2)-(3)
(1) Provedení vybrat z:
SEFE pro jednoduchou sondu s ohebným prodloužením a konektorem OST
TEFE pro dvojitou sondu s ohebným prodlužením a konektorem DTC
SERP pro jednoduchou sondu se šroubením a konektorem OST
TERP pro dvojitou sondu se šroubením a konektorem DTC
(2) Typ termočlánku vybrat z:
J pro typ J
K pro typ K
T pro typ T
E pro typ E
(3) Rozměry vybrat z:
1 pro A-lícující a B-76.2 mm
2 pro A-6.35 mm a B-76.2 mm
3 pro A-12.7 mm a B-76.2 mm
4 pro A-19.1 mm a B-76.2 mm
5 pro A-25.4 mm a B-76.2 mm
6 pro A-lícující a B-152.42 mm
7 pro A-6.35 mm a B-152.42 mm
8 pro A-12.7 mm a B-152.42 mm
9 pro A-19.1 mm a B-152.42 mm
10 pro A-25.4 mm a B-152.42 mm
Poznámka: Všechny kombinace nemusí být správné, ověřte si správnost čísla modelu.
Co je termočlánek / Termoelektrický snímač teploty?
Termočlánek je nejběžnější snímač pro měření teploty. Tento snímač tvoří dva rozdílné dráty, které jsou na jednom konci spojené a na druhém konci připojené k termočlánkovému měřiči teploty nebo jinému obdobnému přístroji. Je-li termočlánek správně konfigurován, poskytuje teplotní měření v širokém rozsahu teplot.
Je také všeobecně známý pro svou všestrannost a víceúčelovost. Jako snímač teploty se běžně používá v širokém spektru aplikací...
Jak se měří teplota? Výběr vhodného snímače
Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače Pt100 a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.
Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...
Co je to termočlánek K?
Termočlánek typu K můžeme chápat jako jakýkoliv teplotní snímač jehož větve jsou tvořeny vodičem ze slitiny nikl-chrom (Chromel) a nikl-hliník (Alumel), který splňuje požadavky na elektrický výstup uvedený v normě pro termočlánek typu K ANSI/ASTM E230 nebo IEC 60584. Může jít o ponorný snímač, povrchový snímač, drátový nebo jiný typ termočlánkového snímače nebo kabelu.
Termočlánky a termočlánkové vedení typu K je typicky označovány 2 různými barvami. Žlutý konektor, záporná větev termočlánku červená a kladná větev termočlánku žlutá podle normy ANSI/ASTM E230 nebo...
Jaké jsou nejčastější aplikace termočlánků?
Termočlánek je nejpoužívanějším snímačem teploty na světě, a to díky kombinaci širokého spektra teplotních rozsahů, odolnosti a nízké ceně. Termočlánky se používají v širokém rozsahu aplikací, od domácích spotřebičů, až po průmyslové procesy, výrobu elektrické energie, monitorování a ovládání pecí, zpracování potravin a výrobu nápojů, snímače v automobilovém průmyslu, letecké motory, rakety, satelity i kosmické lodě.
Je-li třeba zajistit měření teploty pomocí zařízení, které odolává vysokým teplotám, je malé, má rychlou odezvu a odolá vibracím a otřesům, jsou to většinou právě termočlánky, které se využívají...
eBook / Automobilový průmysl
OMEGA má jako dodavatel snímačů a komplexních ASŘ již více jak 50-ti letou zkušenost. Tato skutečnost spolu s kvalitním inženýrským servisem z ní dělá spolehlivého a perspektivního dodavatele pro technologie v automobilovém průmyslu.
Nabízíme nejmodernější snímače a přístrojovou instrumentaci pro automobilový průmysl. S našimi rozsáhlými zkušenostmi a znalostmi průmyslových aplikací a vysoce kvalitními měřicími přístroji, jsme spolehlivou značkou. Naše kompletní řady snímačů jsou každodenně používány v...
Běžné techniky kalibrace termočlánků
Měření teploty je možné provádět mnoha způsoby. Běžně používáme k měření teploty teploměry. Nicméně, pro přesná měření, kde je třeba zaznamenat i malou změnu teploty, používáme pokročilé formy měřicích zařízení a jednou z nich jsou termočlánky. Termočlánky jsou měřicí zařízení, která dokážou rozlišit i velmi malé změny teploty. Proto jsou široce používány v aplikacích, kde je přesnost a ekonomika provozu nanejvýš důležitá.
Nicméně, jako u každého měřicího zařízení, přesnost termočlánků se časem při neustálém používání zhorší. V tomto okamžiku potřebuje termočlánek rekalibraci...
