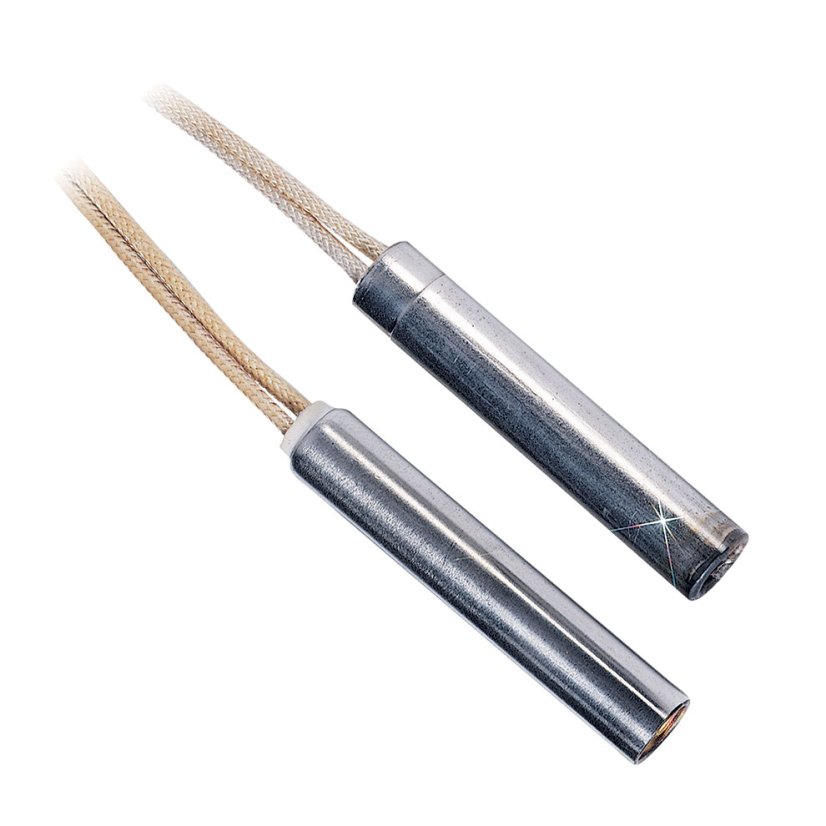

Topná patrona s pláštěm z nerez oceli až do 760°C

Cena
od 730 Kč bez DPH

Výrobce
OMEGA

Kód produktu
CSS-CSH

Upřesněte výběr produktu
Varianta neexistuje

ks

Plášť z nerez oceli. Průměr 3,2 až 19,1 mm. Napájení 120 V nebo 240 V. Model CSH až do 760°C, Model CSS až do 677°C. Aplikace: formy, odlitky, tepelné těsnění, etiketování, balení, stroje pro lepení za horka. Více

Topné patrony OMEGALUX™ CS poskytují vysoký výkon v omezeném prostoru. Jsou vyráběny s plášti z nerezové oceli typu 300 s přesnými rozměry a tolerancemi, aby byl zajištěn maximální přenos tepla a minimalizace teploty jádra patrony pro rychlejší ohřev.

Topné patrony série CSS (do 677°C) využívají ekonomický design vinutých odporových prvků a keramických jader a lze je použít všude tam, kde není vyžadována vysoká hustota ohřevu. Série CSH (do 760°C) jsou topné patrony s vysokou hustotou ohřevu, které mají stupňovitou konstrukci, která umožňuje delší životnost při vyšších teplotách.

Maximální doporučenou hustotu wattů při výběru topných patron s vysokou hustotou ohřevu, řady CSH, viz graf (níže).

Topné patrony série CSS a CSH jsou navrženy tak, aby se vešly do otvorů vyvrtaných a vystružených na jmenovitý průměr ohřívače. Otvor by měl být vystružován na zlomkovou velikost s tolerancí +0,01 ".

On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.

SPECIFIKACE:

Délka přívodu: 150 mm
Izolace přívodu:
CSH série: skleněné vlákno, až do teploty 250°C
CSS série: průměr patrony 6.4 mm (1⁄4") a menší: PFA, až do teploty 200°C; průměr patrony 7.9 mm (5⁄16") a větší: skleněné vlákno, až do teploty 250°C
Tolerance příkonu: 5 až -10% napájecího napětí
Tolerance průměru: od 0,025 až do 0,229 mm (0.001 až 0.009") less the nominal diameter in inches
Tolerance délky: ±2% nebo ±1.6 mm (1⁄16"), podle toho co je větší
Tolerance odklonu: 1.7 mm/m (0.020"/ft) z délky, pro délku až do 305 mm (12")
Materiál pláště: nerezová ocel typu 300

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
