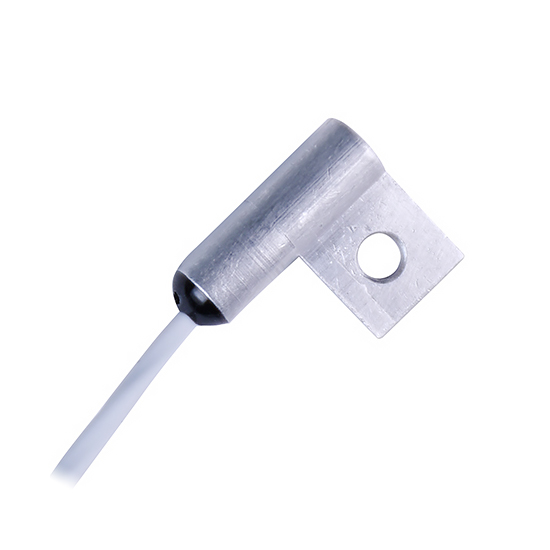

Pt100 snímač teploty s hliníkovým pouzdrem pod šroubek

Další fotky (2)

Přidat do oblíbených Přidat do porovnání

Typ odporového teploměru

Izolace drátu

Přesnost

Typ ukončení

Délka přívodu

Rozsah teploty

od 2 270 Kč bez DPH

Nový design pouzdra snímače Pt100 pro lepší odlehčení v tahu. Standardní otvor pro šroub #3 a #4. Dostupné také pro šroub #5, #6, #8. Malý hliníkový kryt umožňuje instalaci Pt100 na většinu plochých povrchů. Odporový snímač lze přišroubovat nebo nalepit na měřené místo. Tolerance Pt100 třídy A nebo třídy B podle IEC 60751. Rozsah teploty -60 až 230°C nebo -60 až 450°C pro verzi -HT. Hodnota odporu: 100 Ω (Pt100) nebo volitelně 1000 Ω (Pt1000). Možnosti připojení: mini 3 pinový konektor, standardní 3 pinový konektor, odizolované konce a vidličky pod šrouby. Více

Model# (PN): RTD-831-SERIES Dodací podmínky

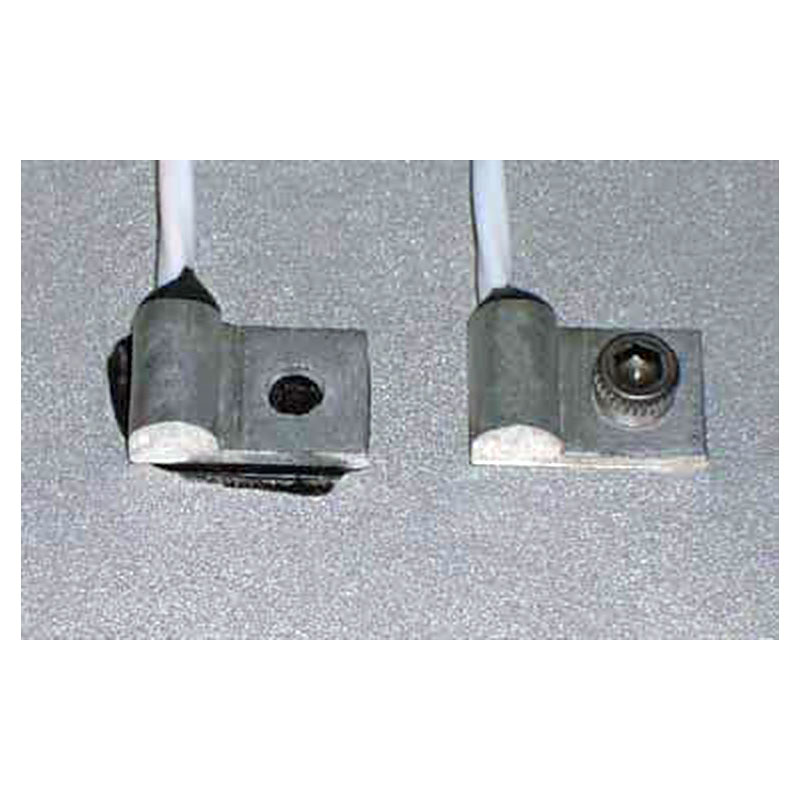

3 vodičový odporový snímač teploty Pt100 (Pt1000) série Omega RTD-831 má vylepšený design hliníkového měřícího konce ve tvaru praporku, což zvyšuje jeho odolnost. Praporek je vyroben tak, aby umožňoval použití šroubu #3, #4, #5, #6, #8 pro snadnou instalaci na rovné plochy buď přišroubováním nebo cementováním k povrchu. Snímač je k dispozici s hodnotou odporu 100 Ω (Pt100) nebo 1 000 Ω (Pt1000) a je k dispozici také ve vysokoteplotní verzi (-HT).

Dostupné možnosti ukončení Pt100 jsou miniaturní 3 pinový konektor (-MTP), standardní 3 pinový konektor (-OTP), odizolované konce (-SE) a vidličky pod šrouby (-LUG). Pro ostatní typy ukončení kontaktujte prodejní oddělení.

On-line dostupné modely mají standardní díru pro šroub #3, #4.

Konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Ke stažení

RTD-831_spec_sheet.pdf (pdf, 224.8 kB)

Odporový teploměr Pt100 vs Termočlánek

Není praktické srovnávat odporové teploměry (Pt100 a další) a termočlánky obecně. Pokud však porovnáme jejich výkon z hlediska konkrétních kritérií, zjistíme, který typ snímače teploty je pro konkrétní aplikace nejvhodnější. Termočlánky jsou nejlepší pro práci při vysokých teplotách. Nové výrobní techniky zlepšily teplotní rozsah měření u odporových teploměrů, ale více než 90 % odporových teploměrů je navrženo pro teploty pod 400 °C.

Naproti tomu některé termočlánky lze použít až pro teploty do 2500°C. Termočlánky jsou obecně levnější než odporové teploměry...

Příběh vzniku odporového teploměru / Pt100

Ve stejném roce (1821), kdy Thomas Seebeck učinil svůj objev o termoelektrice (Seebeckův jev, viz termočlánky), Sir Humphrey Davy oznámil, že měrný odpor kovů vykazuje výraznou teplotní závislost. O padesát let později Sir William Siemens nabídl využití platiny jako snímacího prvku v odporovém teploměru. Jeho volba se ukázala jako nejprozíravější, protože platina se používá dodnes jako primární snímací prvek ve všech vysoce přesných odporových teploměrech, jako jsou Pt100, Pt1000 atd.

Platinový odporový teplotní snímač neboli odporový teploměr Pt100 se dnes ve skutečnosti používá jako interpolační standard z bodu varu kyslíku (-182,96°C) do bodu tání antimonu (630,74°C)...

Co je to odporový snímač teploty / Pt100?

Odporový teplotní snímač je odporový teploměr, teplotní senzor, který mění hodnotu odporu při změně teploty. Nejběžnějším příkladem odporového teploměru je Pt100. Odporové teploměry se již mnoho let využívají k měření teploty v laboratorních a také v průmyslových aplikacích. Teploměry Pt100 si vybudovaly reputaci pro vysokou přesnost, opakovatelnost a stabilitu.

Většina snímacích prvků odporových teploměrů Pt100 se skládá z jemného drátu omotaného kolem keramického nebo skleněného jádra. Snímač je obvykle dosti křehký, proto je často umístěn uvnitř...
