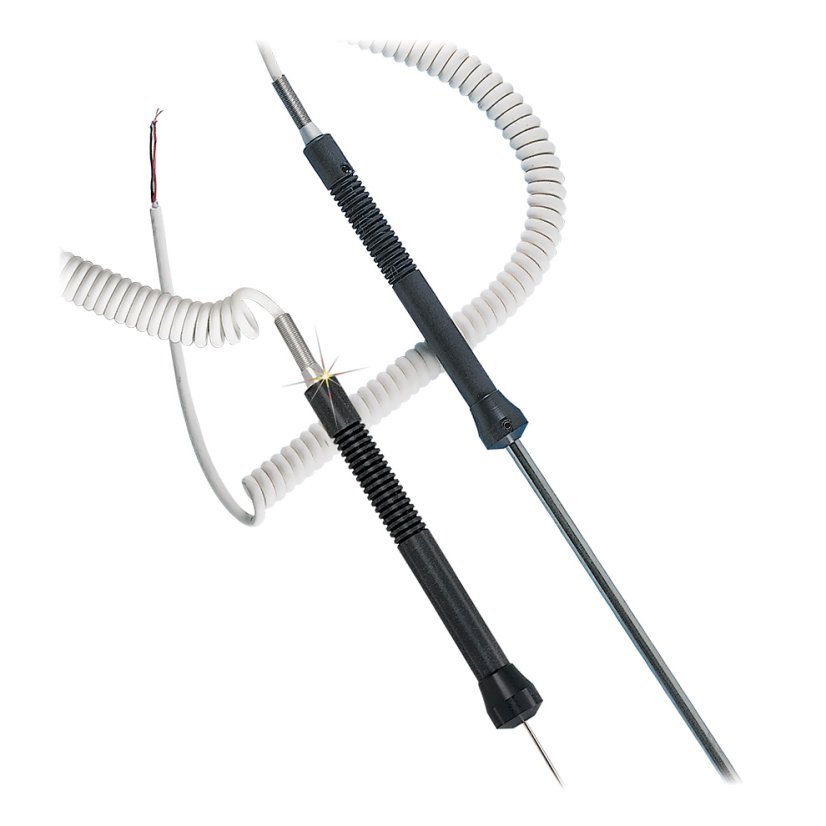

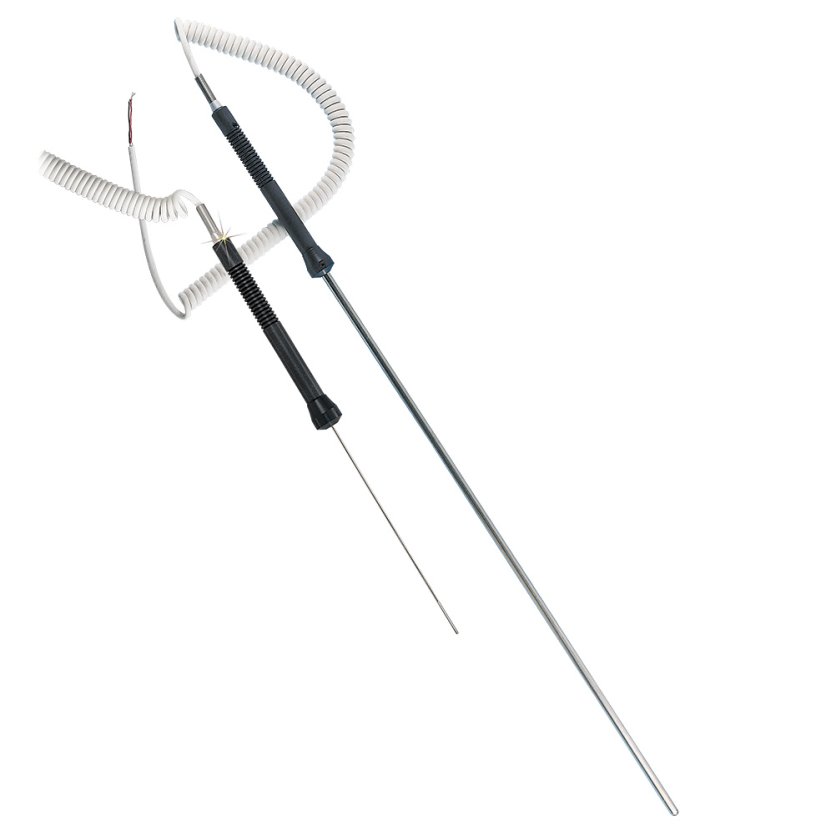

Ruční sonda Pt100 s krouceným kabelem

Další fotky (2)

Přidat do oblíbených Přidat do porovnání

Průměr

Délka

Materiál pláště

Nerezová ocel 316

Rozsah teploty

Montáž konektorů (volitelná)

Montáž konektoru

od 1 920 Kč bez DPH

Dlouhá rukojeť sondy Pt100 s odlehčením tahu pro snadné uchopení. Nízký teplotní rozsah Pt100: -50 až 250°C. Rozsah vysokých teplot Pt100: -50 až 450°C. Extrémní teplotní rozsah Pt100: -200 až 600°C. Dostupné průměry: 3.2 mm, 4.8 mm a 6.4 mm. Plášť sondy Pt100 z nerezové oceli typu 316. Přesnost Pt100 třídy A podle IEC 60751. Volba platinového odporového snímače Pt100 Ω nebo Pt1000 Ω. Standardní délky sondy 30 cm, 45 cm, 60 cm. Více

Model# (PN): PR-16 Dodací podmínky

Série PR-16, je odporová sonda Pt100 pro měření teploty, která má tvarovanou, snadno uchopitelnou rukojeť. Sonda Pt100 má 3 vodičové zapojení a roztažitelnou kroucenou šnůru, kterou lze natáhnout až na 5 násobek délky.

Standardní délky Pt100 sondy jsou 15 cm, 30 cm, 45 cm nebo 60 cm. Standardní průměry Pt100 sondy jsou 1,6 mm, 3,2 mm, 4,8 mm, 6,4 mm. Dodává se s prvkem Pt100 Ω nebo volitelně Pt1000 Ω. Zákaznické délky Pt100 sond a nestandardní provedení jsou k dispozici, obraťte se prosím na obchodní oddělení.

On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.

Standardně dodáváno s holými odizolovanými konci. Sondu můžete objednat včetně montáže konektorů. Požadované konektory vložte do košíku společně se sondou. Konektory vybírejte viz "Související produkty" níže.

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Ke stažení

PR-16_spec_sheet.pdf (pdf, 673.6 kB)

Odporový teploměr Pt100 vs Termočlánek

Není praktické srovnávat odporové teploměry (Pt100 a další) a termočlánky obecně. Pokud však porovnáme jejich výkon z hlediska konkrétních kritérií, zjistíme, který typ snímače teploty je pro konkrétní aplikace nejvhodnější. Termočlánky jsou nejlepší pro práci při vysokých teplotách. Nové výrobní techniky zlepšily teplotní rozsah měření u odporových teploměrů, ale více než 90 % odporových teploměrů je navrženo pro teploty pod 400 °C.

Naproti tomu některé termočlánky lze použít až pro teploty do 2500°C. Termočlánky jsou obecně levnější než odporové teploměry...

Příběh vzniku odporového teploměru / Pt100

Ve stejném roce (1821), kdy Thomas Seebeck učinil svůj objev o termoelektrice (Seebeckův jev, viz termočlánky), Sir Humphrey Davy oznámil, že měrný odpor kovů vykazuje výraznou teplotní závislost. O padesát let později Sir William Siemens nabídl využití platiny jako snímacího prvku v odporovém teploměru. Jeho volba se ukázala jako nejprozíravější, protože platina se používá dodnes jako primární snímací prvek ve všech vysoce přesných odporových teploměrech, jako jsou Pt100, Pt1000 atd.

Platinový odporový teplotní snímač neboli odporový teploměr Pt100 se dnes ve skutečnosti používá jako interpolační standard z bodu varu kyslíku (-182,96°C) do bodu tání antimonu (630,74°C)...

Co je to odporový snímač teploty / Pt100?

Odporový teplotní snímač je odporový teploměr, teplotní senzor, který mění hodnotu odporu při změně teploty. Nejběžnějším příkladem odporového teploměru je Pt100. Odporové teploměry se již mnoho let využívají k měření teploty v laboratorních a také v průmyslových aplikacích. Teploměry Pt100 si vybudovaly reputaci pro vysokou přesnost, opakovatelnost a stabilitu.

Většina snímacích prvků odporových teploměrů Pt100 se skládá z jemného drátu omotaného kolem keramického nebo skleněného jádra. Snímač je obvykle dosti křehký, proto je často umístěn uvnitř...
