Kontakty z termočlánkových slitin. Vyjímatelné krimpovací kontakty. Odolné vlhkosti. Pro lanka o průměru 0,5 až 0,8 mm. Černý eloxovaný povrch. Hliníkový plášť. Šroubovací spojení. Více

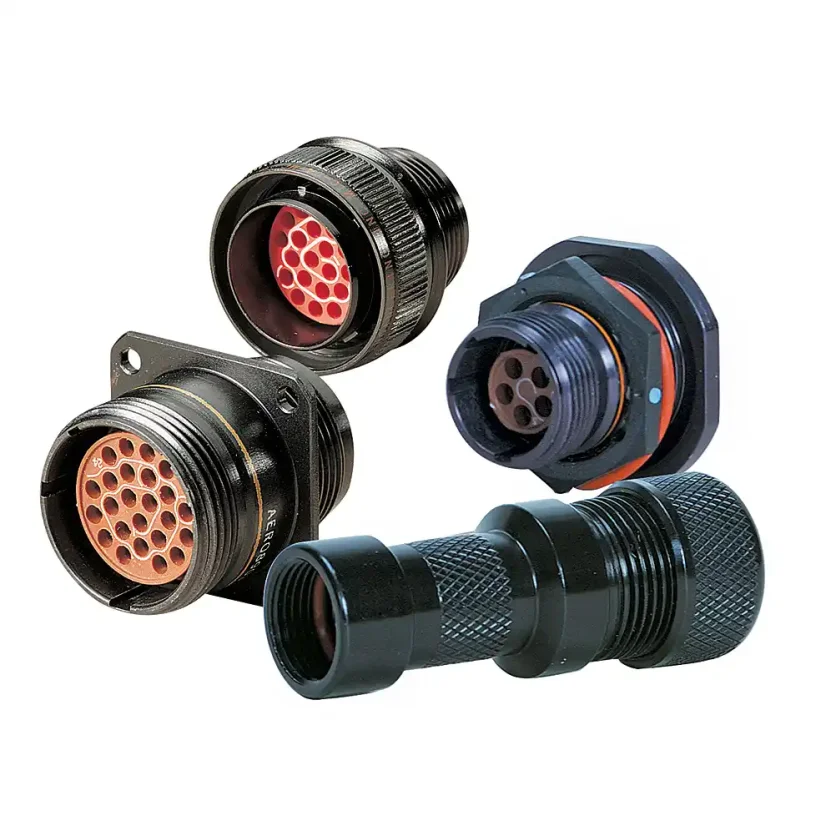

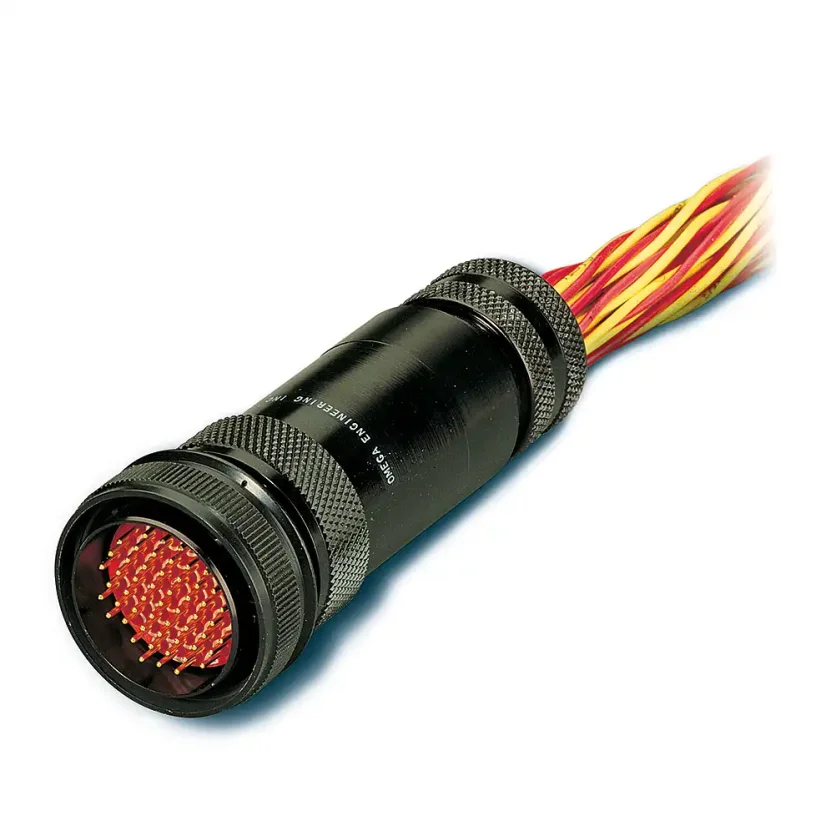

Robustní vícepinové konektory OMEGA™ poskytují efektivní způsob připojení vícevodičových termočlánkových kabelů. Mohou být použity s vícepárovým prodlužovacím kabelem OMEGA pro rychlé a pohodlné připojení a pro demontáž přístroje bez manipulace s jednotlivými snímači. Při použití s piny řady MTC využívá konstrukce konektoru kombinaci pružných a tuhých dielektrických izolátorů k eliminaci vnitřních vzduchových dutin a zabránění průchodu vzduchu a vlhkosti do konektoru nebo skrz něj. Konektory odolávají okolním teplotám až 200°C, což přispívá k prodloužení životnosti konektoru.
Důležité poznámky:
1. K řádnému lisování a montáži konektorů jsou zapotřebí standardní montážní nástroje MS. Objednávejte s prvním nákupem.
2. Spárujte piny a dutinky správných slitin termočlánků - Příklad: Konektor s 12 dutinkami umožní 6 obvodů (párů) termočlánků vyžadujících: 6 pinů s kladnou slitinou a 6 dutinek se zápornou slitinou.
3. Kompletujte části těla konektoru do páru. Část těla MC se páruje jak s typem FF tak i typem FC.
4. Pro každý konektor s kabelem se doporučují kabelové svorky na zadní straně.

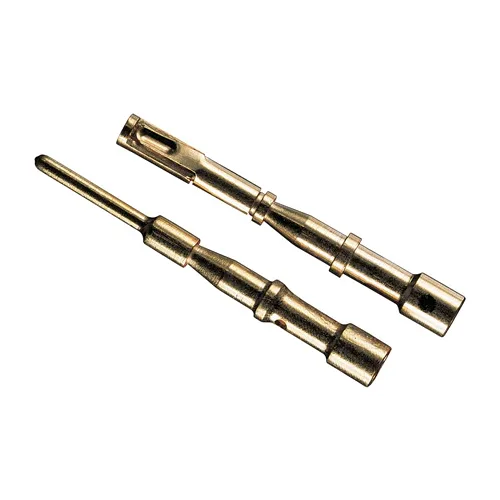

MTC piny (s plným jádrem)

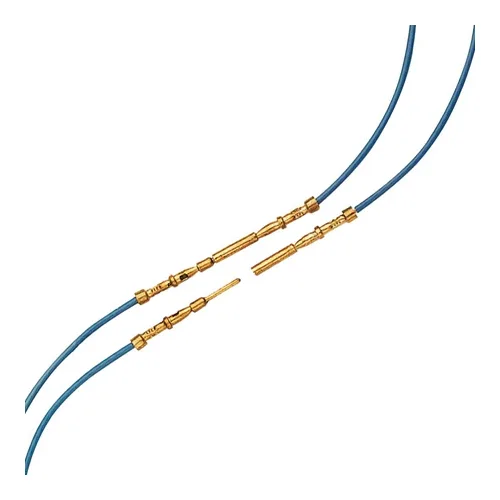

HPC piny (s dutým jádrem)
Kompletní specifikace konektorů série MTC, pinů a dutinek MTC a ekonomických kontaktů HPC naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Jak se měří teplota? Výběr vhodného snímače
Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače Pt100 a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.
Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...

eBook / Automobilový průmysl
OMEGA má jako dodavatel snímačů a komplexních ASŘ již více jak 50-ti letou zkušenost. Tato skutečnost spolu s kvalitním inženýrským servisem z ní dělá spolehlivého a perspektivního dodavatele pro technologie v automobilovém průmyslu.
Nabízíme nejmodernější snímače a přístrojovou instrumentaci pro automobilový průmysl. S našimi rozsáhlými zkušenostmi a znalostmi průmyslových aplikací a vysoce kvalitními měřicími přístroji, jsme spolehlivou značkou. Naše kompletní řady snímačů jsou každodenně používány v...
