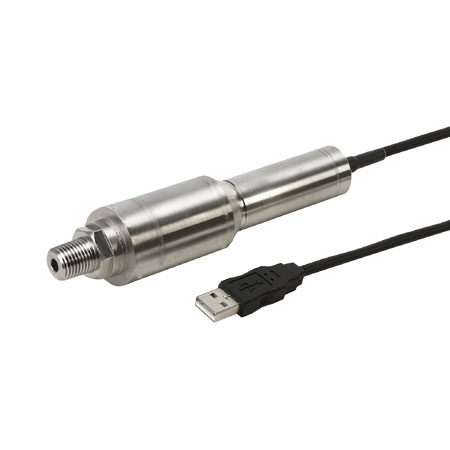

Průmyslový tlakový snímač s USB výstupem
Velmi rychlý, 1000 čtení za vteřinu. Software součástí, zdarma ke stažení. Plně nerezová konstrukce. Velmi odolné provedení pro náročné podmínky provozu. Provedení pro relativní tlak, relativní tlak s možností referenčního tlaku a pro absolutní tlak. Více
Model# (PN): PX51_PXM51-USBH Dodací podmínky
Série PX51 a PXM51 jsou tlakové snímače s vysokorychlostním USB výstupem, které se připojují přímo k počítači. Součásti dodávky je software pro zobrazení a záznam měřených dat. V programu lze sledovat grafy, měřené hodnoty a zaznamenávat data na disk pro pozdější zpracování. Zároveň je k dispozici .NET API a sada příkazů pro přístup z příkazové řádky, což umožnuje vytvoření uživatelské aplikace. Snímače jsou velmi přesné, mají robustní konstrukci z nerezové oceli a jsou tedy vhodné pro použití v nejdrsnějších provozních podmínkách.
Všechny možnosti pro typ snímače, provedení a rozsah tlaku naleznete na konci stránky.
SPECIFIKACE:
Přesnost: 0.25% z plného rozsahu včetně linearity a hystereze
Rozlišení: až na 5.5 platné číslice
Šířka pásma: DC až 1000 aktualizací za sekundu typicky (± 3%)
AD konverze: 24-bit
Výstup: Digitální (USB)
Minimální Izolace: 1 GOhm @ 50 Vdc čidlo; 2MOhm @ 50 Vdc výstupních koncovek
Otřes: 50 g, 11 ms s poloviční sinusovkou, vertikální a horizontální osa
Vibrace: 5-2000-5 Hz, 30 minutový cyklus, křivka L, Mil-Spec 810 oddíl 514-2-2, vertikální a horizontální osa
Spotřeba energie: 0.35 W typicky
CE RoHS: Splňuje průmyslové emise a odolnost EN61326
Krytí: IP65
Hmotnost: 400 g
Provozní teplota: -40 až 85°C
Kompenzovaný teplotní rozsah: 16-71°C
Teplotní efekt:
Rozsah: 0,003% z FSO / ° F
Nula: 0,005% z FSO / ° F
Nedestruktivní překročení tlaku: 150% jmenovitého tlaku
Destruktivní překročení tlaku: 300% jmenovitého tlaku
Smáčené části: 17-4 PH nerezová ocel
Tlaková přípojka:
<10,000 psi: viz rozměrové výkresy
≥10,000 psi: 9 / 16-18, 1/4 " HP hadice
Napájení: z USB portu počítače
Elektrické připojení: 2 m USB kabel, typ A
Možnosti konfigurace modelu:
(1)-(2)(3)-USBH
(1) Model vybrat z:
PX51C pro připojení 1/4NPT
PXM51MC pro připojení G1/4B
PX51S pro připojení 1/4in HP tube fitting
(2) Rozsah (ne všechny rozsahy jsou dostupné pro všechny modely) vybrat z:
750 pro 0 až 750 psi a 0 až 51 bar
1K pro 0 až 1K psi a 0 až 68.9 bar
1.5K pro 0 až 1.5K psi a 0 až 103 bar
2K pro 0 až 2K psi a 0 až 138 bar
2.5K pro 0 až 2.5K psi a 0 až 172 bar
3K pro 0 až 3K psi a 0 až 206 bar
3.5K pro 0 až 3.5K psi a 0 až 241 bar
5K pro 0 až 5K psi a 0 až 345 bar
7.5K pro 0 až 7.5K psi a 0 až 517 bar
060 pro 870 psi a 60 bar
100 pro 1450 psi a 100 bar
160 pro 2320 psi a 160 bar
250 pro 3625 psi a 250 bar
400 pro 5801 psi a 400 bar
10K pro 0 až 10K psi a 0 až 689 bar
15K pro 0 až 15K psi a 0 až 1034 bar
20K pro 0 až 20K psi a 0 až 1379 bar
30K pro 0 až 30K psi a 0 až 2068 bar
(3) Typ tlakového snímače vybrat z:
G pro relativní tlak
A pro absolutní tlak
SG pro relativní tlak s ref. tlakem
Kontaktujte nás pro nabídku konkrétní specifikace.
