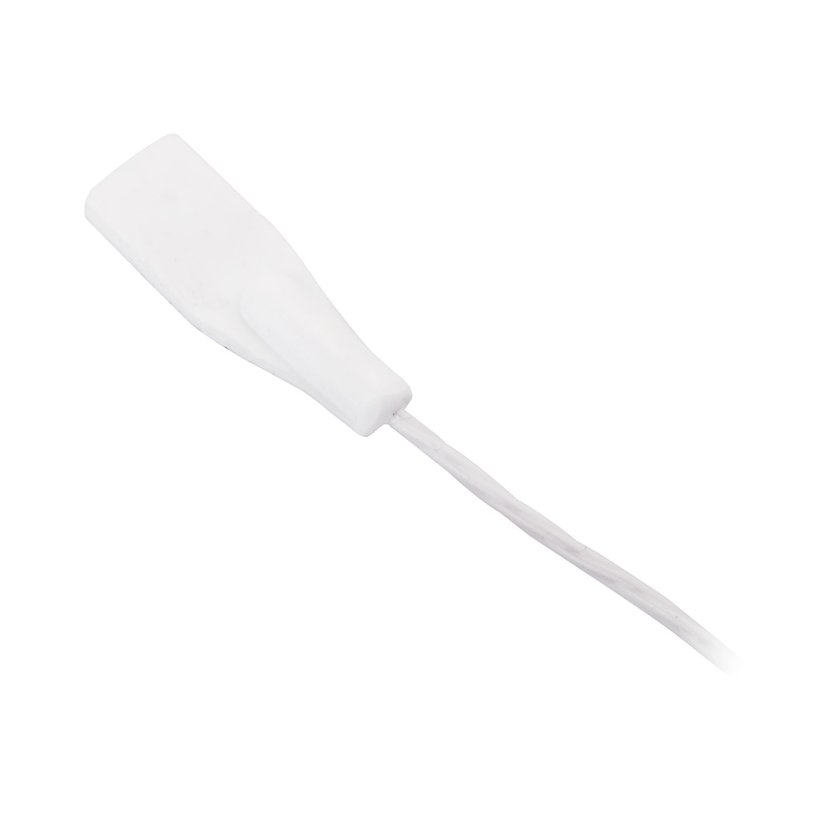

Tvarově přizpůsobitelný nalepovací snímač teploty Pt100

Další fotky (3)

Přidat do oblíbených Přidat do porovnání

Typ odporového teploměru

Pt100

Typ měřícího konce

Délka

Montáž konektorů (volitelná)

Montáž konektoru

od 3 280 Kč bez DPH

Flexibilní snímače Pt100 se dají upevnit na povrch jakéhokoliv tvaru. Teplotní rozsah -50 až 200°C. Precizní platinový snímač Pt100 třídy "A". Snímače mají přilnavou zadní stranu pro snadnou montáž. Pt100 jsou k dispozici ve dvou konfiguracích pro rovné a zakřivené povrchy. Standardem jsou drátové přívody, konektory jsou k dispozici v různých volitelných variantách. Izolované kabely PFA s barevným kódem podle standardu IEC751/ASTM-E-1137. Standardní čtyřvodičové uspořádání Pt100. Dostupné také jako Pt500 a Pt1000. Více

Model# (PN): SA2-RTD Dodací podmínky

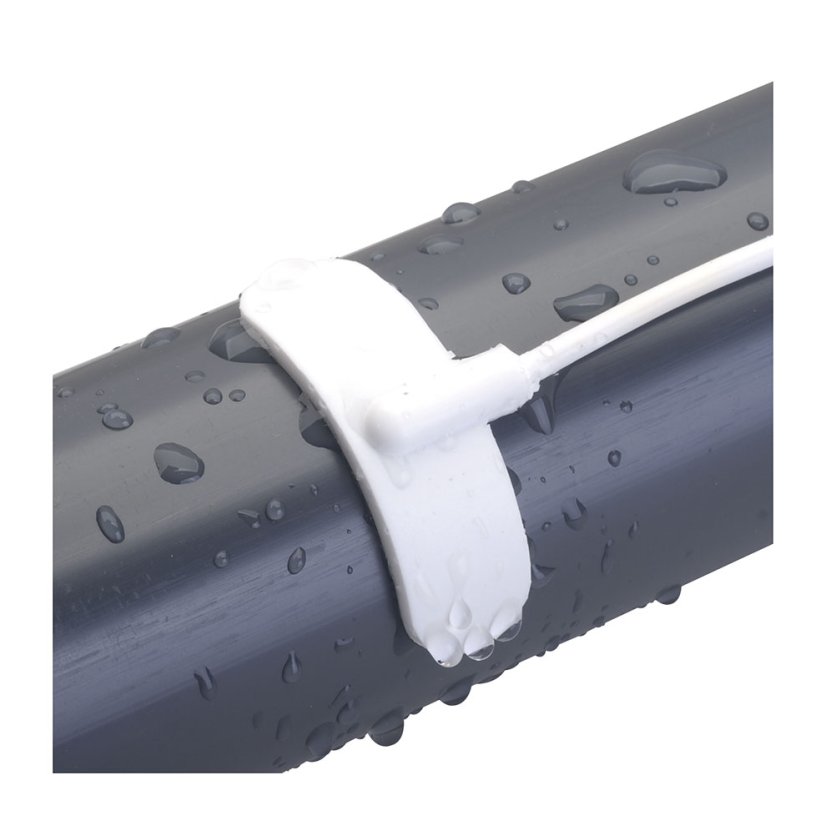

Tyto odporové snímače Pt100 jsou dodávány ve dvou provedeních, pro rovné a zakřivené povrchy. Integrovaný odporový snímač teploty Pt100 je přilepen na vnitřní stranu samolepící hliníkové fólie, která zajištuje rychlejší odezvu.

Kromě standardního provedení s odporem 100 ohmů (Pt100) jsou tyto snímače k dispozici také s odporem 500 ohmů (Pt500) a 1000 ohmů (Pt1000).

Standardně dodáváno s holými odizolovanými konci. Sondu můžete objednat včetně montáže konektorů. Požadované konektory vložte do košíku společně se sondou. Konektory vybírejte viz "Související produkty" níže.

SPECIFIKACE:

Rozměry: SA2C: 15 x 50 x 6,4 mm; SA2F: 35 x 12 x 6.4 mm
Drát: 26 AWG lankový drát, standardní délky 1 m ,2 m a 3 m; dostupné i v zákaznické délce

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"

Ke stažení

SA2-RTD_CZ_spec_sheet.pdf (pdf, 371.3 kB)

SA2-RTD_spec_sheet.pdf (pdf, 168 kB)

Odporový teploměr Pt100 vs Termočlánek

Není praktické srovnávat odporové teploměry (Pt100 a další) a termočlánky obecně. Pokud však porovnáme jejich výkon z hlediska konkrétních kritérií, zjistíme, který typ snímače teploty je pro konkrétní aplikace nejvhodnější. Termočlánky jsou nejlepší pro práci při vysokých teplotách. Nové výrobní techniky zlepšily teplotní rozsah měření u odporových teploměrů, ale více než 90 % odporových teploměrů je navrženo pro teploty pod 400 °C.

Naproti tomu některé termočlánky lze použít až pro teploty do 2500°C. Termočlánky jsou obecně levnější než odporové teploměry...

Příběh vzniku odporového teploměru / Pt100

Ve stejném roce (1821), kdy Thomas Seebeck učinil svůj objev o termoelektrice (Seebeckův jev, viz termočlánky), Sir Humphrey Davy oznámil, že měrný odpor kovů vykazuje výraznou teplotní závislost. O padesát let později Sir William Siemens nabídl využití platiny jako snímacího prvku v odporovém teploměru. Jeho volba se ukázala jako nejprozíravější, protože platina se používá dodnes jako primární snímací prvek ve všech vysoce přesných odporových teploměrech, jako jsou Pt100, Pt1000 atd.

Platinový odporový teplotní snímač neboli odporový teploměr Pt100 se dnes ve skutečnosti používá jako interpolační standard z bodu varu kyslíku (-182,96°C) do bodu tání antimonu (630,74°C)...

Co je to odporový snímač teploty / Pt100?

Odporový teplotní snímač je odporový teploměr, teplotní senzor, který mění hodnotu odporu při změně teploty. Nejběžnějším příkladem odporového teploměru je Pt100. Odporové teploměry se již mnoho let využívají k měření teploty v laboratorních a také v průmyslových aplikacích. Teploměry Pt100 si vybudovaly reputaci pro vysokou přesnost, opakovatelnost a stabilitu.

Většina snímacích prvků odporových teploměrů Pt100 se skládá z jemného drátu omotaného kolem keramického nebo skleněného jádra. Snímač je obvykle dosti křehký, proto je často umístěn uvnitř...
