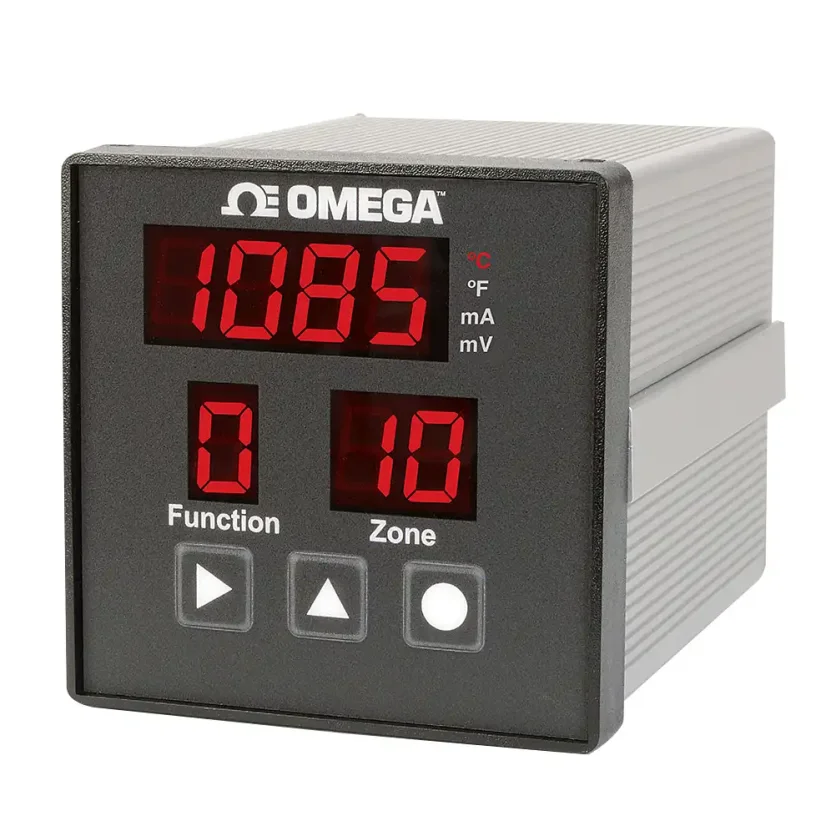

Univerzální 6 a 12 kanálový panelový zobrazovač velikosti 1/4 DIN

Cena
od 26 410 Kč bez DPH

Výrobce
OMEGA Engineering

Kód produktu
DP600A

Upřesněte výběr produktu
Varianta neexistuje

ks

Velký panelmetr s 6 a 12 kanály. Vstupy pro termočlánky, odporové teploměry a procesní signály. Pro každý kanál mohou být nastaveny různé hodnoty alarmu. Nastavitelná doba skenování. Maximální rychlost skenování 400 mS na kanál. 2 uživatelsky přiřaditelná alarmová relé. Komunikace RS232/RS485. Ochrana heslem. Certifikace CE, UL, cUL. Více

Série DP606A a DP612A je naše nejnovější řada vícekanálových panelových zobrazovačů. Tyto modely nabízejí vyšší přesnost, širší provozní teploty a větší flexibilitu oproti modelům CN606 a CN612, které nahrazují. Vstup, napájení a komunikace jsou nyní izolované, což umožňuje snadnější nasazení a spolehlivější provoz. Přístroje jsou vybaveny robustním pouzdrem velikosti ¼ DIN z extrudovaného hliníku.

Tyto zobrazovače umí zobrazovat měření až s 12 snímačů a zahrnují uživatelsky volitelnou komunikaci RS232 nebo RS485 s protokolem Modbus®. Standardem všech modelů jsou dvě uživatelsky konfigurovatelná alarmová relé. Univerzální vstup umožňuje uživateli výběr mezi termočlánkem (9 typů), 2 vodičovým a 3 vodičovým odporovým teploměrem, vstupy 4 až 20 mA a 1000 mV. Tyto volby vstupu jsou volitelné softwarově pomocí tlačítek na předním panelu nebo sériových příkazů protokolu Modbus. Nejsou nutné žádné změny nastavení pomocí DIP přepínačů.

Skvěle se hodí pro OEM aplikace, automobilové a letecké testovací stanice, automatizaci továren a aplikace pro výrobu energie.

Poznámka: I když jsou vstupy univerzální a lze je měnit softwarově (žádné přepínače DIP), všech 6 nebo 12 vstupů na dané jednotce musí být pro provoz nastaveno na stejný typ vstupu.

Software

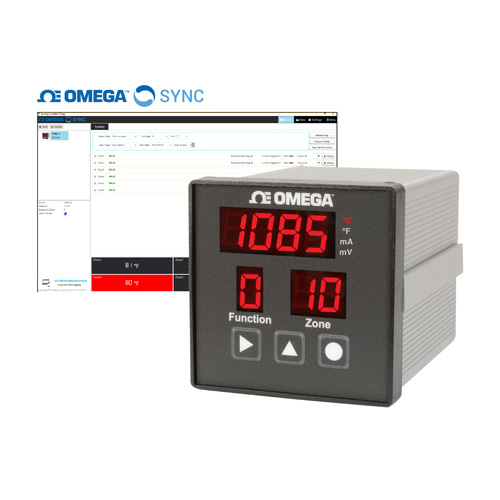

Tento vícezónový panelový zobrazovač se nejsnadněji konfiguruje pomocí softwaru Omega SYNC, který umožňuje uživatelům konfigurovat parametry zařízení, prohlížet hodnoty procesu a bezproblémově exportovat data. V tuto chvíli Omega Sync podporuje zařízení CN616A a DP606A / DP612A a snažíme se rozšířit jeho dosah na budoucí produkty. Pro dlouhodobé ukládání dat naši odborníci doporučují používat Omega Enterprise Gateway (OEG), která poskytuje historická data, alarmy, vizualizaci a integraci pomocí OPC-UA, viz související produkty.

SPECIFIKACE:

Number of Zones: 61 or 12
1RTD 3 Wire 6 channels for all models
Display: 15 mm 7-seg LED
Display Time: 1 to 40s
Scan Time: 400 mS
Input Types:
   TC: J, K, T, E, R, S, B, C, N
   RTD: 2 or 3 wire
     PT100 0.00385
     CU10 0.00427
     NI120 0.00672
Process: 4 to 20 mA, 0 to 1V
Resolution 1º, 1 mV, 0.01 mA
Accuracy: See Chart Below
A2D: 24-bit Sigma Delta
Communications:
RS232 and RS485 (User Selectable)
Up to 115.2k baud
Modbus Protocol (RTU)
Input Power:
AC Models: 120/240 Vac; 50/60 Hz
DC Models: 9 to 36 Vdc
3 watts maximum
Isolation per 1 Min
    Power to Input:
        AC Units: 2.3k Vac (3.2k Vdc)
        DC Units: 1.5k Vdc
    Power to Alarm Relay: 2.3k Vac (3.2k Vdc)
    Power to Serial: 2.3k Vac (3.2k Vdc)
    Input to Serial: 500 Vac (720 Vdc)
Alarm Relays:
    AC Models:
    240 Vac max
    5A max load
    DC Models:
    36 Vdc max
    3A max load
De-energizes on Alarm Latching or Non-Latching High, Low or Hi/Low
Operating Temp: -20 to 70ºC (-4 to 158ºF)
Storage Temp: -40 to 85ºC (-40 to 185ºF)
Panel Cutout: ¼ DIN 92 x 92 mm (3.6 x 3.6")
Dimensions: 95 H x 95 W x 135 Dia mm (3.7 x 3.7 x 5.3")
Min Rear Panel Depth: 140 mm (5.5")
Weight: 725 g (26 oz)
Approvals
ECCN: EAR99
Safety: 2014/35/EU
EMC: 2014/30/EU
RoHS: 2011/65/EU
UL File No.: E209855
UL / cUL Listed

Measurement Types And Temperature Ranges Operating Temperature Range
Input Type Description Range "Accuracy (25ºC)" "Accuracy (0 To 50ºC)" "Accuracy (-20 To 70ºC)"
Process Process Voltage 0 to 1000 mV ±1 mV ±1 mV ±1 mV
Process Current 0 to 24.00 mA ±10 µA ±10 µA ±10 µA
J Type T/C J Iron-Constantan -150 to 0°C ±1.0°C ±2.0°C ±6.0°C
0 to 1200°C ±1.0°C ±1.0°C ±2.0°C
K Type T/C CHROMEGATM-ALOMEGATM -150 to 0°C ±1.0°C ±2.0°C ±5.0°C
0 to -1372°C ±1.0°C ±1.0°C ±2.0°C
T Type T/C Copper-Constantan -150 to 0°C ±1.0°C ±2.0°C ±7.0°C
0 to 400°C ±1.0°C ±1.0°C ±2.0°C
E Type T/C CHROMEGATM-Constantan -150 to 0°C ±1.0°C ±2.0°C ±5.0°C
0 to 1000°C ±1.0°C ±1.0°C ±2.0°C
R Type T/C Pt/13%Rh-Pt -50 to 0°C ±1.0°C ±2.0°C ±6.0°C
0 to 1788°C ±1.0°C ±1.0°C ±2.0°C
S Type T/C Pt/10%Rh-Pt -50 to 0°C ±1.0°C ±2.0°C ±5.0°C
0 to1768°C ±1.0°C ±1.0°C ±2.0°C
B Type T/C 30%Rh-Pt/6%Rh-Pt 150 to 700°C ±1.0°C ±2.0°C ±3.0°C
700 to 1820°C ±1.0°C ±1.0°C ±1.0°C
C Type T/C 5%Re-W/26%Re-W 0 to 2320°C ±1.0°C ±1.0°C ±3.0°C
N Type T/C Nicrosil-Nisil -150 to 0ºC ±1.0°C ±2.0°C ±5.0°C
0 to 1300°C ±1.0°C ±1.0°C ±2.0°C
RTD 2/3 Wire  Pt, 0.00385, 100 Ohm  -200 to 850°C  ±1.0°C  ±1.0°C  ±1.0°C
RTD 2/3 Wire  Cu, 0.00427, 10 Ohm -200 to 260°C  ±1.0°C  ±1.0°C  ±1.0°C
RTD 2/3 Wire  Ni, 0.00672, 120 Ohm -80 to 260°C  ±1.0°C  ±1.0°C  ±1.0°C
