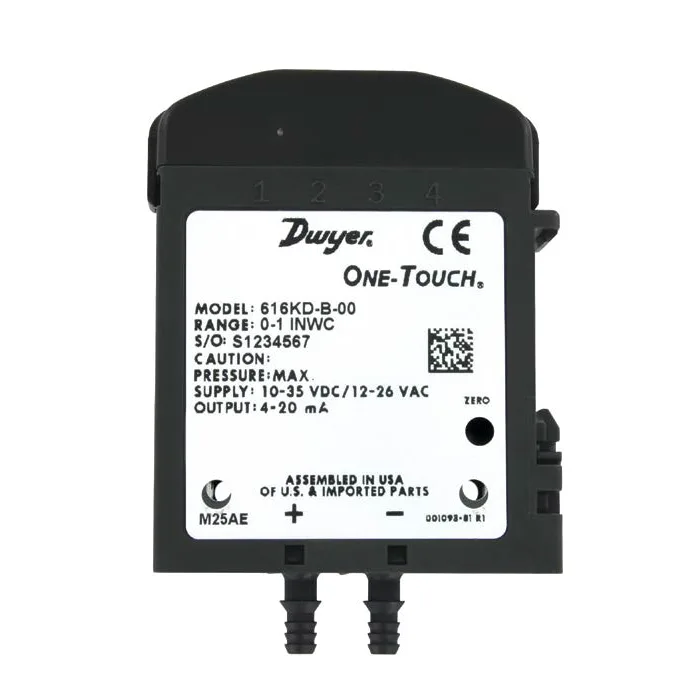

Diferenciální snímač tlaku
Model# (PN): 616KD_serie Dodací podmínky
Jednoduché kalibrace tlačítkem nastaví zpět nulu a rozsah, což šetří čas při instalaci a následné údržbě. Nákladově efektivní a kompaktní zařízení vhodné pro OEM aplikace, kde je klíčový prostor, jednoduchost a užitná hodnota. Rozsahy a výběr přesnosti pokrývají širokou škálu aplikací. Volitelné procesní připojení 1/8" NPT umožňuje použití s širokou škálou armatur. Více
Diferenciální snímače tlaku série 616KD s technologií digitální kalibrace jedním tlačítkem One-Touch® jsou navrženy s ohledem na jednoduchost, díky čemuž jsou ideální volbou pro odborníky na údržbu. Tyto přístroje nabízejí jednoduchou údržbu, nastavení a kalibraci. Jediným digitálním tlačítkem jsou ZERO i SPAN správně zkalibrovány a nic dalšího není potřeba. Nejsou nutné žádné další zdroje referenčního tlaku ani samostatná kalibrační zařízení.
Běžné aplikace:
vzduchovody, tlaky v potrubí, variabilní objemy vzduchu, monitorování filtrů, atd.
SPECIFIKACE:
Přesnost: 616KD-A ±0.25% z rozsahu; 616KD-B ±1% z rozsahu, 616KD ±2% z rozsahu
Váha: 51 g
Stabilita: ±1% z rozsahu za rok
Krytí: IP20
Odpor smyčky: 4 až 20 mA výstup (DC): 0 až 1250 Ω max. Rmax = 50(VpsDC -10) Ω; 4 až 20 mA výstup (AC): 0 až 1200 Ω max. Rmax = 50(1.4 VpsAC -12) Ω; Napěťový výstup: 5 KΩ minimální
Montážní poloha: vertikální s tlakovým připojením orientovaným dolů
Napájení: výstup 4-20 mA: 10 - 35 VDC (2 vodiče) nebo 12-26 VAC (4 vodiče); výstup 5V: 10 - 35 VDC (3 vodiče) nebo 12-26 VAC (4 vodiče); výstup 10V: 13 - 35 VDC (3 vodiče) nebo 12-26 VAC (4 vodiče) pro 616KD A a B. 16 až 36 VDC (2 nebo 3 vodiče): 20 až 28 VAC (3 vodiče) pro 616KD
Teplotní limity: -17.8 až 60°C
Média: vzduch, nehořlavá média
Electrické připojení: šroubovací terminál
Tlakové limity: 2 psig (rozsahy 5" w.c. nebo nižší); 5 psig (rozsahy 10 až 40" w.c.)
Spotřeba: 24 mA max pro 616KD A a B. 21 mA max pro 616KD
Teplotní stabilita: 616KD-A: ±0.02% z rozsahu/°F ; 616KD-B: ±0.04% z rozsahu/°F; 616KD: ±0.06% z rozsahu/°F, zahrnuje zero a span
Výstupní signály: 4 až 20 mA nebo volitelně 0 až 10
Nastavení Zero a Span: tlačítkem
Kompenzovaný teplotní rozsah: -6,5 až 50°C

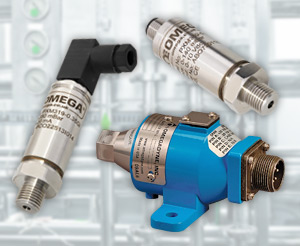

Převodníky a snímače tlaku
