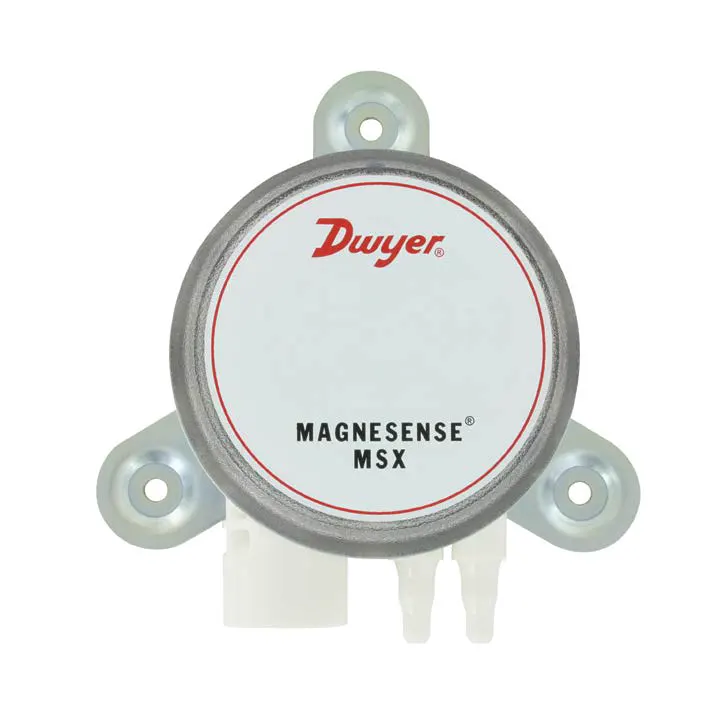

Diferenciální snímač tlaku s volitelným LCD

Diferenciální snímače tlaku série MSX Magnesense® kombinují stabilitu a všestrannost pro použití v aplikacích řízení budov. MSX zjednodušuje proces objednávání a dodává požadovanou konfiguraci, což zkracuje dobu nastavení produktu. Rozsahy tlaku jsou k dispozici v Pa, mm w.c. a ve w.c. Všechny tlakové rozsahy lze konfigurovat v jednosměrném nebo obousměrném režimu, což poskytuje celkem 32 rozsahů.

Při měření průtoku vody na cloně se používá kvadratické závislosti průtoku na rychlosti proudění (Bernouliho rovnice). Snímač umožňuje matematický zpracovat lineární výstupní signál do kvadratického tvaru, aby tak byl přímo úměrný průtoku. Následně může být takový signal se zohledněním dalších parametrů využitý pro zobrazení průtoku.

Běžné aplikace:
monitorování filtrů ve vzduchotechnických jednotkách, tlak v budovách a ve farmaceutických/polovodičových čistých prostorech, statický tlak v potrubí komerčních budov, rychlost a průtok vzduchu v systémech VAV

SPECIFIKACE:

Přesnost: ±1% z rozsahu
Stabilita: ±1% z rozsahu/rok
Procesní připojení: 1/8"
Krytí: IP66 (NEMA 4X)
Odpor smyčky: proudový výstup: 0-1250 Ω max
Montážní poloha: libovolná
Napájení: 10-36 VDC (2 vodiče)
Teplotní limity: -20 až 70°C
Média: vzduch, nehořlavá média
Electrické připojení: 4 vodičový šroubovací terminál (16 až 26 AWG)
Tlakové limity: rozsah 0 a 1: 3.6 psi (24.8 kPa) max
Spotřeba: 21 mA max trvale

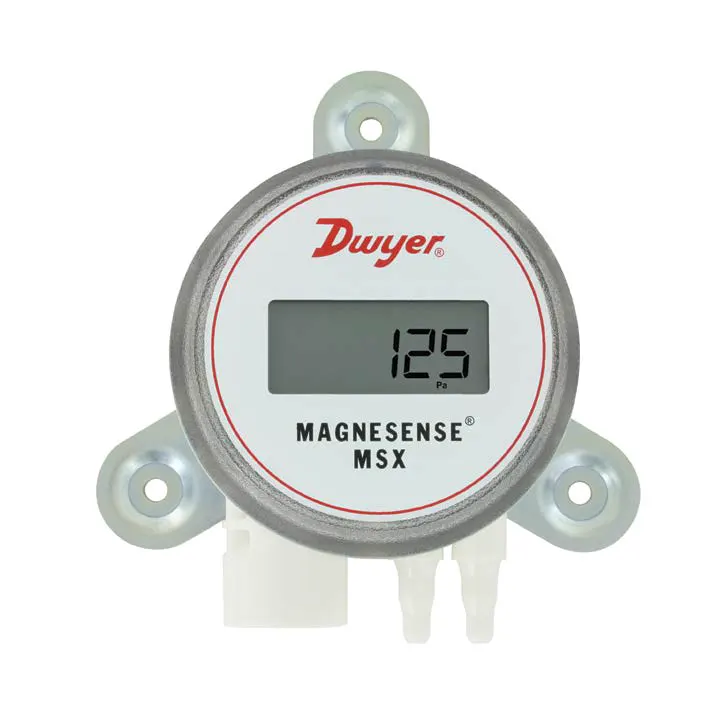

Displej (volitelně): LCD s 4 digity
Elektrické připojení: 1/2" se závitem
Výstupní signál: 4-20 mA (2 vodič)
Citlivost: okamžitá (standardně) nebo 3 vteřiny (volitelně)
Nastavení Zero a Span: tlačítkem
Váha: 230 g
