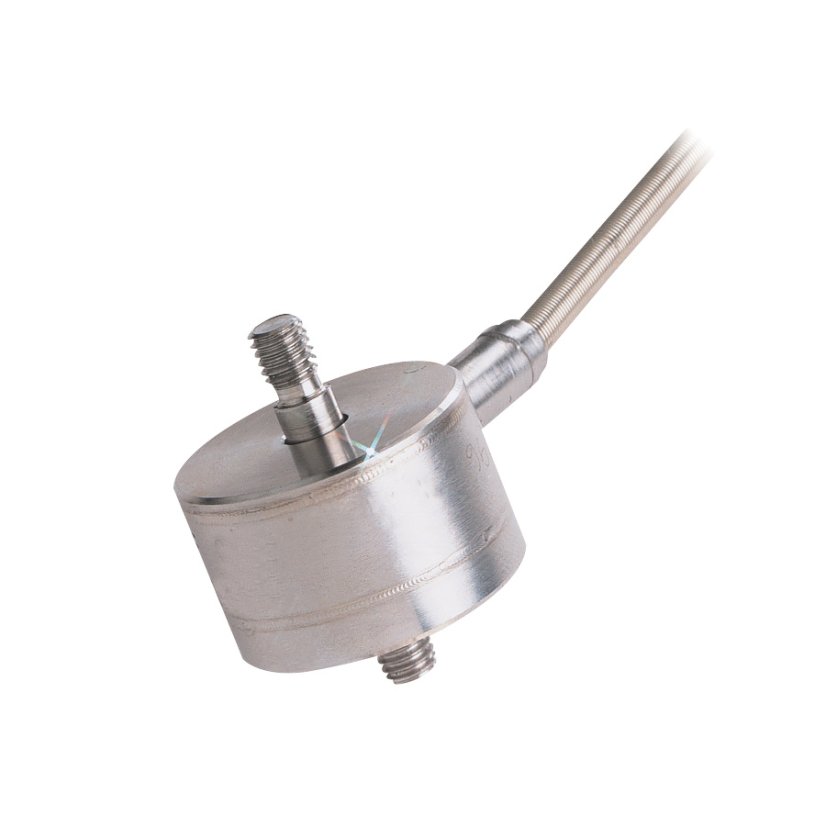

Miniaturní čidlo tlakové a tahové síly ±10 N až ±5 kN

Přidat do oblíbených Přidat do porovnání

Vysoká přesnost, nízká hmotnost. Použití na tah nebo tlak. Celonerezová konstrukce. 5 bodový kalibrační NIST certifikát v tahu je součástí. Rozsahy od ±10 až ±5000 N. Více

Model# (PN): LCMFD Dodací podmínky

Miniaturní vážní čidla série LCMFD lze použít všude tam, kde je vyžadována vysoká přesnost měření a malé rozměry snímače. Vážní čidla jsou vyrobena z kvalitní nerezové oceli a jsou určena jak pro měření tahové, tak i tlakové síly. Pro připojení do technologie jsou vážní čidla vybavena osou se závitem. Precizní konstrukce zaručuje dlouhodobou teplotní stabilitu a minimalizuje nežádoucí účinky malých neaxiálních sil.

SPECIFIKACE:

Napájení:
pro 10 až 50 N: 5 Vss
> 100 N: 10 Vss
Výstup:
pro 10 až 50 N: 1.5 mV/V (Nom.)
> 100 N: 2 mV/V (Nom.)
Přesnost: (sloučená linearita a hystereze)
< 1000 N: +/-0.15 % z rozsahu
> 2000 N: +/-0.20 % z rozsahu
Opakovatelnost: 0.20 % z rozsahu
5-ti bodová kalibrace: (v tahu) 0%, 50 %, 100%, 50%, 0%
Kolísání nuly: +/-2 % z rozsahu
Odchylka: 0.025 až 0.075 mm
Pracovní teplota: -54 °C až +121 °C
Kompenzace vlivu teploty: 16 až 71 °C
Tepelný efekt:
Rozsah: +/-0.009 % z rozsahu/°C
Nula: +/-0.009 % z rozsahu/°C
Bezpečné přetížení: 150 % kapacity čidla
Mezní přetížení: 300 % kapacity čidla
Rezistence můstku: min. 350 Ω
Konstrukce: nerez ocel
Elektrické připojení: 4-vodicový stíněný kabel délky 1.5, pro rozsah < 1000 N s nerezovým opředením a obvodem teplotní kompenzace

Ke stažení

LCMFD_spec_sheet.pdf (pdf, 198.9 kB)

Co je vážní čidlo / Snímač síly?

Vážní čidlo (snímač síly) je převodník síly na měřitelný elektrický výstup. Existuje mnoho různých snímačů síly, ale tím nejrozšířenějším je tenzometrický snímač síly.

S výjimkou některých laboratoří, kde se stále používají přesné mechanické váhy, dominují ve vážních průmyslových systémech tenzometrické měřicí přístroje. Pneumatické snímače zatížení se někdy používají tam, kde je požadováno nevýbušné provedení a existují požadavky na hygienu. Hydraulické snímače zatížení jsou brány v úvahu ve vzdálených lokalitách, protože nevyžadují napájení...
