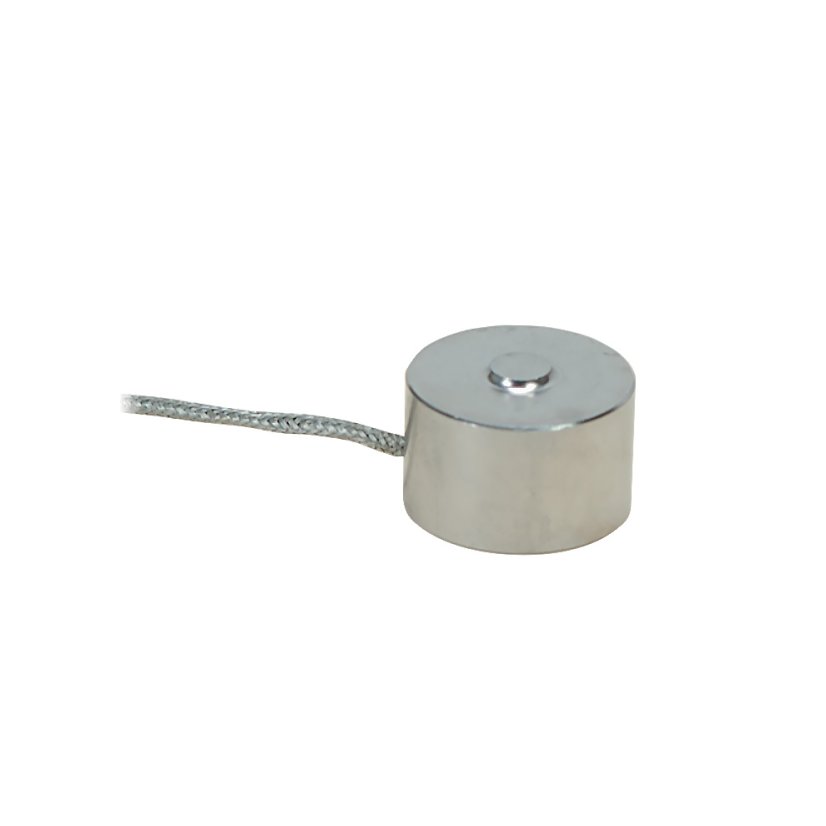

Miniaturní vážní čidlo 0-100 N až 0-5 kN o průměru 19 mm

Přidat do oblíbených Přidat do porovnání

Malé rozměry, průměr 19mm, výška 13mm. Pětibodová kalibrace. Kalibrační list součásti dodávky. Jednoduchá instalace , vestavěn dotykový palec. Nerezová konstrukce. Více

Model# (PN): LCM302 Dodací podmínky

Vážní čidla série LCM302 jsou pouze 13 mm vysoká a mají průměr 19 mm. Díky tomu jsou ideálním řešením pro aplikace s nedostatkem prostoru kde není možná pro montáž větších čidel. Vysoká třida přesnosti 0,5 % je dostačující pro většinu průmyslových aplikací. Konstrukce z nerez oceli potom zajištuje vysokou kvalitu a dlouhodobou životnost i v náročných podmínkách.

SPECIFIKACE:

Napájení: 10 Vdc (max.15 Vdc)
Výstup: 1 mV/V; kalibrováno pro 0 %, 50 %, 100 %, 50 %, 0 %
Přesnost: ±0,5% z rozsahu (zahrnuje linearitu, hysterezi a opakovatelnost)
Kolísání nuly: ±2% z rozsahu
Provozní teplota: -54 až 107°C
Deflexe - odklon: 0,025 až 0,075 mm
Kompenzovaný teplotní rozsah: 16 až 71°C
Vliv teploty: nula: 0,005% rozsahu/°C; rozpětí: 0,002% rozsahu/°C
Bezpečná přetížitelnost: 150 % rozsahu
Mezní přetížitelnost: 300 % rozsahu
Vstupní odpor: 360 Ohm minimálně
Výstupní odpor: 350 Ohm ±5 Ohm
Konstrukce: nerez ocel
Elektrické připojení: 1,5 m dlouhý stíněný kabel

Ke stažení

LCM302_spec_sheet.pdf (pdf, 236.8 kB)

Co je vážní čidlo / Snímač síly?

Vážní čidlo (snímač síly) je převodník síly na měřitelný elektrický výstup. Existuje mnoho různých snímačů síly, ale tím nejrozšířenějším je tenzometrický snímač síly.

S výjimkou některých laboratoří, kde se stále používají přesné mechanické váhy, dominují ve vážních průmyslových systémech tenzometrické měřicí přístroje. Pneumatické snímače zatížení se někdy používají tam, kde je požadováno nevýbušné provedení a existují požadavky na hygienu. Hydraulické snímače zatížení jsou brány v úvahu ve vzdálených lokalitách, protože nevyžadují napájení...
